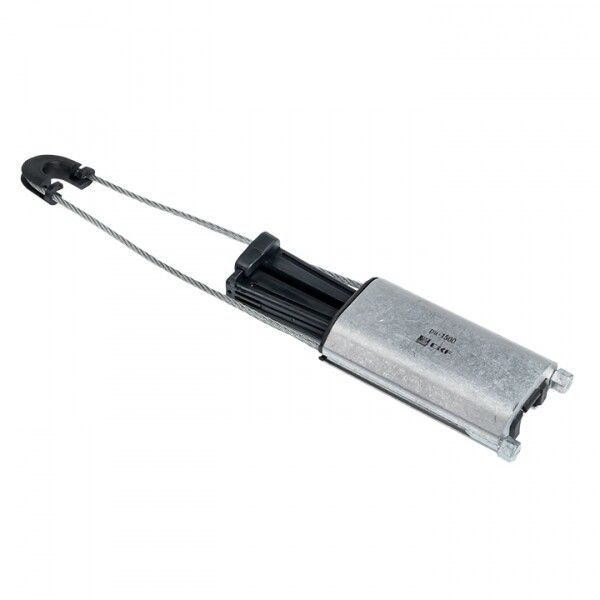

Зажим анкерный клиновой PA1500 50-70 мм2 EKF pa-1500

Зажим анкерный клиновой PA1500 1x50-70 мм2 от EKF - надёжное решение для крепления несущих жил СИП-2 на опорах и фасадах. Простой монтаж без инструментов, прочность до 14,7 кН и устойчивость к экстремальным условиям делают этот зажим популярным в энергетике и городской инфраструктуре.

Назначение и область применения

Зажим анкерный клиновой PA1500 1x50-70 мм2 используется для анкерного закрепления несущей жилы кабеля СИП-2. Подходит для установки на воздушных линиях электропередачи, на опорах, а также на фасадах зданий при прокладке самонесущего изолированного провода. Обеспечивает механическую фиксацию без проскальзывания даже при значительных нагрузках.

Технические характеристики

• Сечение жилы: 50–70 мм2 - подходит для кабелей СИП-2 с этим диапазоном площади поперечного сечения;
• Диаметр натяжного троса: 8–9,4 мм - совместим с типичными стальными тросами для СИП;
• Максимальная растягивающая нагрузка: 14 700 Н - выдерживает усилие до 1,5 тонн силы;
• Материал корпуса: полиамид с алюминиевыми элементами - легкий, коррозионностойкий, не проводит ток;
• Исполнение: не изолированный - требуется внешняя изоляция кабеля; не предназначен для работы с голыми проводниками;
• Температурный диапазон: от –60 до +60 C - работает в условиях суровых зим и жаркого лета;
• Защитное покрытие: лакированное - предотвращает выцветание и повышает долговечность;
• Цвет: черный - маскирует загрязнения, соответствует стандартам визуального контроля;
• Гарантийный срок: 84 месяца - подтверждает высокую надёжность материала и сборки.

Совместимость и монтаж

Зажим PA1500 совместим исключительно с кабелями СИП-2. Установка выполняется вручную: трос вставляется в клиновой механизм, затягивается за счёт внутреннего механизма без гаечных ключей или плоскогубцев. Клиновый принцип обеспечивает самоблокировку - чем больше нагрузка, тем плотнее зажим держится. Для правильной работы важно соблюдать рекомендованное сечение жилы - 50–70 мм2. Использование с другими типами кабелей (например, СИП-4 или АВР) не гарантирует безопасность.

Безопасность и стандарты

Зажим анкерный PA1500 соответствует требованиям к механической прочности и устойчивости к атмосферным воздействиям, характерным для электроустановок напряжением до 1 кВ. Произведён в соответствии с технологическими нормами EKF PROxima. Отсутствие металлических деталей в контактной зоне снижает риск возникновения короткого замыкания при случайном контакте с токоведущими частями.

Преимущества

• Монтаж без инструментов - экономит время при установке и обслуживании;
• Устойчивость к УФ-излучению - не трескается и не теряет цвет под прямыми солнечными лучами;
• Широкий температурный диапазон - сохраняет прочность в Арктике и на юге России;
• Антикоррозийная конструкция - алюминий и полиамид не ржавеют, не окисляются;
• Высокая нагрузочная способность - 14,7 кН обеспечивают безопасность при сильном ветре и обледенении.

Ограничения применения

• Не предназначена для крепления голых проводов - только для изолированных СИП-2;
• Не подходит для многожильных кабелей с сечением менее 50 мм2 или более 70 мм2 - возможен выход из строя;
• Не является изолирующим элементом - не заменяет изоляторы или крепления с изоляцией;
• Не рекомендуется использовать в местах постоянного механического трения или вибрации без дополнительной защиты.

Примеры использования

• Крепление СИП-2 на деревянных опорах ЛЭП в сельских районах;
• Подводка электропитания к частному дому через фасад с использованием самонесущего кабеля;
• Анкерное крепление на железобетонных столбах в городах с перегрузкой сетей;
• Обустройство временных линий при аварийном восстановлении после шторма.

Практические советы

• Перед монтажом проверьте диаметр троса - он должен попадать в диапазон 8–9,4 мм. Более толстые тросы не войдут, тонкие будут болтаться;
• При установке на фасаде используйте дополнительные хомуты для распределения нагрузки - особенно при длинных пролётах;
• Не перетягивайте зажим вручную - достаточно плотного защёлкивания клина. Перегрузка может деформировать пластиковую часть;
• Проверяйте состояние зажима ежегодно - особенно после сильных ветров или обледенений. Полиамид долговечен, но при наличии трещин - замените;
• PA1500 от EKF - один из немногих зажимов в своём классе с 7-летней гарантией. Выбирайте оригинальные изделия с маркировкой EKF PROxima - контрафакт не проходит испытаний на прочность.
