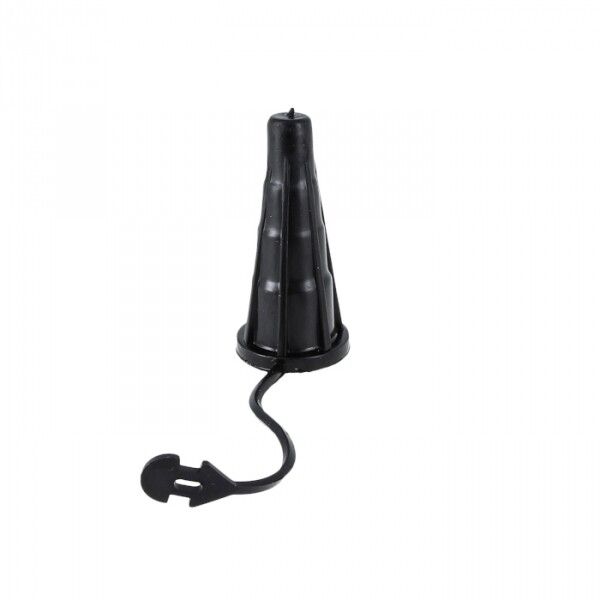

Колпачок защитный изолирующий PROxima CE25-150 25-150 мм² EKF ce-25-150

Колпачок защитный изолирующий CE25-150 от EKF - это изоляционная насадка для защиты и герметизации соединений одножильных проводов сечением от 25 до 150 мм2. Применяется в системах СИП на воздушных линиях до 1 кВ, особенно при вводах в здания, переходах с ВЛ на СИП и подключении к кабелям. Артикул ce-25-150 входит в серию PROxima и соответствует требованиям Европы и ГОСТ.

Назначение и область применения

Колпачок защитный изолирующий CE25-150 используется для изоляции и механической защиты мест соединения одножильных проводов в системах самонесущего изолированного провода (СИП). Подходит для установки на опорах, фасадах зданий, узлах ввода в трансформаторные подстанции и при переходе с голого высоковольтного провода на СИП. Предназначен исключительно для воздушных линий напряжением до 1 кВ.

Технические характеристики

• Количество жил: 1
• Сечение жилы: 25 мм2 (минимальное)
• Суммарное сечение: 25–150 мм2
• Материал: термостойкий пластик
• Цвет: черный
• Рабочий температурный диапазон: от –60 C до +60 C
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Колпачок CE25-150 надевается на изолированный провод СИП после выполнения ответвления или соединения. Монтаж осуществляется вручную - колпачок плотно защелкивается на изоляции провода без необходимости инструментов. Обеспечивает герметичность и предотвращает попадание влаги, пыли и грязи в место соединения. Для правильной работы важно, чтобы внешний диаметр изоляции провода соответствовал внутреннему проходному сечению колпачка - он рассчитан именно на провода с суммарным сечением 25–150 мм2.

Безопасность и стандарты

Колпачок CE25-150 произведен в соответствии с европейскими нормами и соответствует классу УХЛ-1 по ГОСТ 31946-2012 - что гарантирует работу в условиях повышенной влажности, перепадов температур и агрессивной среды. Также соответствует требованию ОМ (объекты магистральных сетей) для использования в распределительных сетях. Материал не поддерживает горение и устойчив к воздействию ультрафиолета.

Преимущества

• Высокая степень защиты IP67 - полностью герметичен, выдерживает кратковременное погружение в воду и защиту от пыли
• Устойчив к экстремальным температурам - работает даже в суровых климатических условиях
• Не требует специального инструмента для установки - удобен для монтажа на высоте
• Долгий срок службы - 7 лет гарантии
• Черный цвет обеспечивает маскировку и снижает нагрев от солнечного света

Ограничения применения

• Не применяется для многожильных проводов - только для одножильных СИП
• Не предназначен для использования внутри помещений или в кабельных каналах - только для открытых воздушных линий
• Не заменяет соединительные гильзы или зажимы - служит исключительно для изоляции уже выполненного соединения
• Не рекомендован для проводов с сечением менее 25 мм2 - возможен слабый контакт и риск соскальзывания

Примеры использования

• Защита места ответвления от основной линии СИП перед входом в дом
• Изолирование соединения между СИП и медным кабелем в щите на столбе
• Закрытие точки перехода с ВЛ на СИП у опоры ЛЭП
• Изоляция соединения в районе ввода в трансформаторную подстанцию

Практические советы

• Перед установкой проверьте, что изоляция провода имеет равномерный диаметр - дефекты могут помешать герметизации
• Не используйте колпачок на поврежденной или старой изоляции - сначала замените участок провода
• При работе в холодную погоду (ниже –30 C) согрейте колпачок руками перед надеванием - материал становится хрупким
• Для больших сечений (120–150 мм2) убедитесь, что провод не перегнут слишком сильно - это может вызвать давление на стенки колпачка
• Колпачок CE25-150 от EKF совместим с продукцией серии PROxima - можно использовать в комплексных решениях с другими элементами этой линейки
