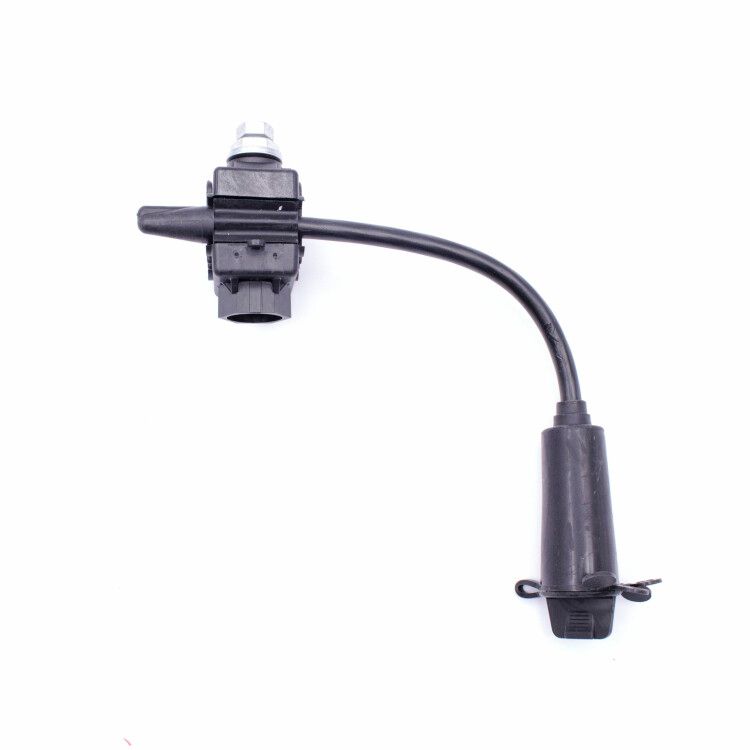

Зажим для временного заземления в комплекте с адаптером PC 481 (16-150 мм2) | 11300601 NILED НИЛЕД 11300041

Зажим для временного заземления PC 481 (16–150 мм2) с адаптером P 635 - это надёжное решение для безопасного подключения заземляющих цепей на воздушных линиях электропередачи. Бренд НИЛЕД обеспечивает соответствие требованиям промышленной безопасности, а артикулы 11300601 и 11300041 соответствуют серийному производству.

Назначение и область применения

Зажим для временного заземления PC 481 применяется для создания защитного заземления при проведении работ на ЛЭП: установке закороток, подключению указателей напряжения, выполнении ремонтных операций. Устройство фиксируется на токоведущих и нулевых жилах в местах начала, окончания участка, на ответвлениях и там, где есть прямая видимость. Применяется совместно со штатными устройствами M6D и MaT. Монтаж рассчитан на весь срок службы линии - зажим остаётся установленным после завершения работ.

Технические характеристики

• Диапазон сечений провода: 16–150 мм2 - позволяет использовать с медными и алюминиевыми жилами различного сечения;
• Тип изоляции: изолированный - корпус выдерживает испытательное напряжение 6 кВ;
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - легкий, прочный, устойчив к механическим нагрузкам;
• Рабочая температура: от –60 C до +50 C - работает в суровых климатических условиях;
• Стойкость к УФ-излучению: да - не теряет свойств под воздействием солнца;
• Количество жил: одна - предназначен для одиночного подключения к одной токоведущей части;
• Гарантийный срок: 60 месяцев - подтверждённая долговечность конструкции;
• Адаптер P 635: имеет маркировку 1, 2, 3, N - удобна для быстрого определения фаз и нуля при подключении.

Совместимость и монтаж

Зажим PC 481 монтируется стационарно - не требует частой перестановки. Для фиксации используется болтовое соединение с контрольной срывной головкой, которая гарантирует правильное усилие затяжки без перегрузки. Адаптер P 635 легко вставляется в зажим и фиксируется механически. Открытая форма корпуса позволяет свободно помещать провод перед затяжкой - снижает риск повреждения изоляции. Совместим с заземляющими штангами и переходниками стандарта M6D/MaT.

Безопасность и стандарты

Изоляционные свойства зажима проверены при напряжении 6 кВ - соответствует требованиям ГОСТ Р 59012-2020 для средств защиты при работе на высоковольтных объектах. Конструкция исключает случайное замыкание за счёт изолированного корпуса. Материалы не поддерживают горение и не выделяют токсичных веществ при нагреве.

Преимущества

• Высокая механическая прочность благодаря комбинированному материалу корпуса - выдерживает ветровые и ледовые нагрузки;
• Удобная маркировка на адаптере P 635 - минимизирует ошибки при подключении;
• Срывная головка болта - предотвращает недостаточную или чрезмерную затяжку;
• Открытый дизайн - ускоряет монтаж и снижает трудозатраты;
• Не требует периодического обслуживания - служит весь срок эксплуатации ЛЭП.

Ограничения применения

Зажим PC 481 не предназначен для постоянного функционирования в качестве основного заземления - он создан для временных работ. Не следует использовать на проводах с сечением менее 16 мм2 - возможен некачественный контакт. Не рекомендовано применение в средах с химически активными газами или агрессивными жидкостями - хотя материал устойчив к УФ и температурам, химическая стойкость не тестировалась.

Примеры использования

• Подключение заземления на ВЛИ перед ремонтом изоляторов;
• Установка на опоре в зоне видимости бригады при отключении линии;
• Фиксация указателя напряжения на фазном проводе 35 кВ;
• Обустройство заземления на ответвлении к распределительному пункту.

Практические советы

• Перед монтажом убедитесь, что сечение провода попадает в диапазон 16–150 мм2 - меньшие или большие значения не обеспечивают надёжный контакт;
• Проверьте целостность изоляции и состояние контактов перед каждым использованием - особенно после длительного хранения;
• При монтаже используйте только подходящую срывную головку - не заменяйте её обычным ключом;
• При необходимости перемещения зажима - отсоедините его полностью, не дергая за провод;
• Артикулы 11300601 и 11300041 взаимозаменяемы - отличаются лишь партией производства, но имеют одинаковую конструкцию.
