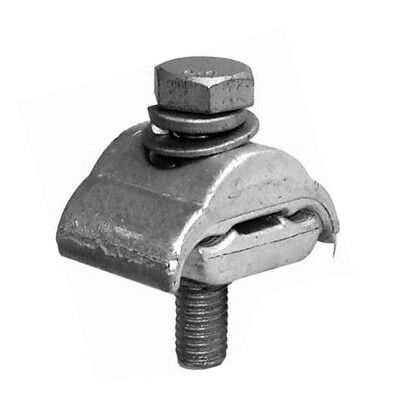

Зажим плашечный CD 35 (10-50/10-50 мм2) | 11100551 NILED НИЛЕД

Зажим плашечный CD 35 (10-50/10-50 мм2) для неизолированных - надёжное решение для стационарного соединения неизолированных алюминиевых и стальных проводов в линиях электропередачи. Бренд НИЛЕД и артикул 11100551 указывают на серийную продукцию, проверенную в условиях высоких нагрузок и перепадов температур.

Назначение и область применения

Зажим плашечный CD 35 используется для механического и электрического соединения неизолированных проводов в воздушных линиях электропередачи. Подходит для фиксации алюминиевых и стальных проводов сечением от 10 до 50 мм2. Применяется в распределительных пунктах, опорах ЛЭП, переходах между участками сети, где требуется прочное и долговечное соединение без изоляции.

Технические характеристики

• Тип изделия: плашечный зажим с винтовым соединением
• Диапазон сечений провода: 10–50 мм2 (для обоих сторон соединения)
• Материал корпуса: алюминиевый сплав - легкий, коррозионностойкий, совместим с алюминиевыми проводами
• Количество жил: однополюсный - соединяет два провода одной пары
• Рабочая температура: от –60 C до +50 C - выдерживает суровые зимние условия и летнюю жару
• Управление: один болт с шестигранной головкой 14 мм
• Защита от УФ: да - материал не теряет прочность под воздействием солнечного света
• Поверхность: без покрытия - не окрашен, не гальванизирован
• Гарантия: 60 месяцев (5 лет)

Совместимость и монтаж

Зажим CD 35 рассчитан исключительно на неизолированные провода. Для монтажа необходимо:

• Очистить поверхность проводов от оксидной плёнки (особенно важно для алюминия)
• Вставить провода в обе стороны зажима до упора
• Затянуть болт моментом, достаточным для плотного контакта - без перегрузки, чтобы не повредить металл
• Не использовать с изолированными проводами - они не будут зафиксированы надёжно

Монтаж стационарный - закрепляется на опоре, траверсе или другом несущем элементе. Инструмент: ключ на 14 мм.

Безопасность и стандарты

Зажим соответствует требованиям к применению в ЛЭП напряжением до 35 кВ. Отсутствие изоляции требует соблюдения правил безопасной работы - использование средств защиты при обслуживании под напряжением. Произведён в соответствии с отраслевыми нормами для электрооборудования в открытых сетях.

Преимущества

• Алюминиевый сплав обеспечивает совместимость с алюминиевыми проводами - снижает риск гальванической коррозии
• Высокая стойкость к УФ-излучению - не хрупнеет и не трескается на солнце
• Простая конструкция - минимум деталей, легко осматривать и обслуживать
• Долгий срок службы - гарантия 5 лет подтверждает надёжность материала и технологии сборки

Ограничения применения

• Не применяется для медных проводов - возможна электрохимическая коррозия при контакте с алюминием
• Не предназначена для мобильных или вибрационных систем - только стационарная установка
• Не имеет изоляции - нельзя использовать в местах, где есть контакт с людьми или оборудованием под напряжением без дополнительной защиты
• Без защитного покрытия - требует регулярного контроля состояния поверхности в агрессивных средах (промышленные зоны, побережья)

Примеры использования

• Соединение двух алюминиевых проводов на опоре ВЛ-10 кВ
• Переход от одного типа провода к другому в рамках одной линии
• Подключение ответвлений к основному проводу в сельских ЛЭП
• Фиксация троса-проводника на анкерной опоре

Практические советы

• Перед затяжкой всегда зачищайте провода - даже небольшая оксидная плёнка увеличивает сопротивление контакта
• Проверяйте усилие затяжки болта - недостаточно затянутый зажим нагревается, слишком сильно - деформирует алюминий
• При замене старого зажима - сравнивайте сечение нового провода с допустимым диапазоном 10–50 мм2
• В районах с повышенной влажностью или соленым воздухом рекомендуется периодически смазывать контактные поверхности специальной антикоррозийной пастой
• Артикул 11100551 - единственный номер для заказа оригинального зажима НИЛЕД CD 35; аналоги могут отличаться по форме и прочности
