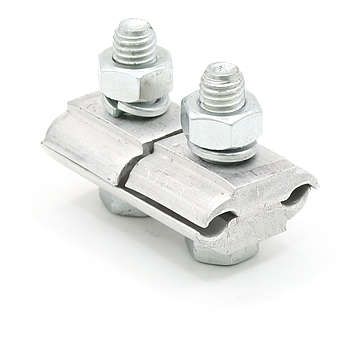

Зажим плашечный ПА 1-1 (16 25 35кв.мм) ВК 21100481

Зажим плашечный ПА-1-1 (16-25-35 кв.мм) ВК предназначен для надёжного механического соединения алюминиевых и сталеалюминиевых проводов в линиях электропередачи. Этот зажим используется в анкерных участках ВЛ, обеспечивает долговременную фиксацию при экстремальных температурах и защищён от УФ-излучения.

Назначение и область применения

Зажим плашечный ПА-1-1 (16-25-35 кв.мм) ВК применяется для соединения одножильных проводов в анкерных опорах воздушных линий электропередачи. Подходит для выполнения ответвлений (отпайки) и закрепления проводов в местах изменения направления трассы. Конструкция рассчитана на работу с алюминиевыми и сталеалюминиевыми проводниками, не подходит для медных или многожильных проводов.

Технические характеристики

• Тип: плашечный зажим
• Диапазон сечений проводов: 16–70 кв.мм
• Диаметр проводника: 5,1–9 мм
• Материал корпуса: алюминий
• Рабочий температурный диапазон: от –60 C до +50 C
• Устойчивость к ультрафиолету: да
• Количество жил: одна
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Зажим ПА-1-1 (16-25-35 кв.мм) ВК совместим с проводами типов АС, АСУ, А, АСК, АСКС, соответствующими указанным сечениям. Для установки требуется гаечный ключ на 17 мм. Максимальный крутящий момент при затяжке - не более 20 Нм. Перед монтажом необходимо ослабить болтовое соединение, ввести конец провода в канал зажима, затем равномерно затянуть гайку двумя ключами - один фиксирует корпус, второй затягивает гайку.

Безопасность и стандарты

Зажим ПА-1-1 (16-25-35 кв.мм) ВК изготовлен из алюминиевого сплава, что исключает риск электрохимической коррозии при контакте с алюминиевыми проводами. Применение материала и конструктивные решения соответствуют требованиям ГОСТ Р 52734-2007 для элементов крепления ВЛ. Отсутствие открытых токоведущих частей снижает риск поражения током при обслуживании.

Преимущества

• Высокая прочность при длительной нагрузке благодаря литому алюминиевому корпусу
• Защита от выгорания и старения под воздействием солнца - материал стойкий к УФ-излучению
• Широкий диапазон сечений позволяет использовать один тип зажима для нескольких видов проводов
• Не требует специального оборудования - достаточно обычного гаечного ключа
• Долгий срок службы - гарантия 5 лет при соблюдении условий эксплуатации

Ограничения применения

• Не для меди, стали или многожильных проводов
• Не рекомендован для использования в условиях постоянной вибрации или ударных нагрузок вне проектных норм
• Не допускается перегрузка свыше 70 кв.мм - возможна деформация и потеря герметичности
• Не следует применять в средах с высокой химической активностью (например, поблизости от химических заводов)

Примеры использования

• Крепление провода АС-70/11 на анкерной опоре ЛЭП 10 кВ
• Отпайка от главного провода АС-50/8 к распределительному столбу
• Переход между пролётными и анкерными участками ВЛ
• Фиксация провода в точках поворота трассы с углом до 90°

Практические советы

• Обязательно проверьте соответствие диаметра провода (5,1–9 мм) перед установкой - слишком тонкий провод может проскальзывать, слишком толстый - повредить внутреннюю поверхность зажима
• При монтаже используйте два ключа: один для удержания корпуса, другой - для затяжки гайки. Это предотвращает скручивание и повреждение детали
• Не затягивайте с усилием выше 20 Нм - это может вызвать пластическую деформацию алюминиевой плашки
• Проверяйте состояние зажима после первых 3–6 месяцев эксплуатации - особенно в районах с суровым климатом
• Зажим ПА-1-1 (16-25-35 кв.мм) ВК не требует смазки - алюминиевые поверхности самоуплотняются при затяжке
