Зажим соединительный плашечный 2 болта М6 (D провода 5,1...9,0 мм) ПА-1-1 PROxima | pa-1-1 EKF

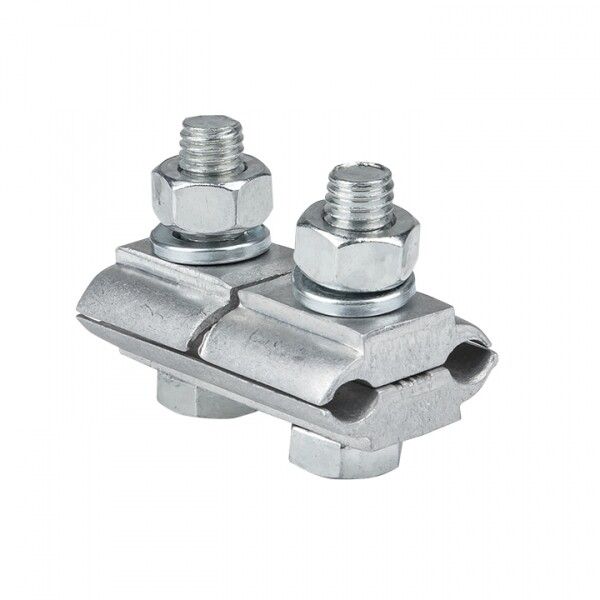

Зажим соединительный плашечный 2 болта М6 (диаметр провода 5,1…9,0 мм) ПА-1-1 EKF - надёжный элемент для создания механически прочного и электрически стабильного соединения между неизолированными алюминиевыми проводами. Применяется в распределительных устройствах, на опорах ЛЭП и в других условиях открытой прокладки. Артикул ПА-1-1 принадлежит к серии PROxima от EKF.

Назначение и область применения

Зажим ПА-1-1 EKF используется для соединения двух алюминиевых проводов одинакового сечения - основного и ответвления. Подходит для работы в воздушных линиях электропередачи, на опорах, в распределительных щитах и других местах, где требуется надёжное, неизолированное соединение без сварки или опрессовки. Может применяться как в новых сетях, так и при реконструкции старых систем.

Технические характеристики

• Номинальное сечение главного и ответвительного провода: 5,1–9 мм2 (соответствует диаметру 5,1–9,0 мм)
• Общая пропускная способность: 10–54,6 кв.мм - позволяет использовать с более толстыми шинами или несколькими жилами
• Тип соединения: винтовое, с двумя болтами М6 для равномерного прижима
• Материал корпуса и контактов: алюминий - совместим с алюминиевыми проводами, исключает гальваническую коррозию
• Канал зажима: открытый с обеих сторон - удобен для ввода и фиксации проводов без предварительной зачистки длинных участков
• Рабочая температура: от –60 C до +50 C - выдерживает суровые климатические условия
• Покрытие: без покрытия - не требует обслуживания, но требует защиты от длительного контакта с влагой в агрессивной среде
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Зажим ПА-1-1 EKF совместим только с неизолированными алюминиевыми проводами. Для стальных проводов допускается использование, но с учётом меньшей проводимости и повышенного требования к затяжке. Установка выполняется вручную:

• Освобождаем провода от изоляции на 30–40 мм
• Вставляем каждый провод в своё отверстие зажима
• Затягиваем оба болта М6 равномерно - сначала слегка, затем до упора, проверяя отсутствие люфта
• Не используем силовые инструменты - перетяжка повредит контактную поверхность

Учитывайте посадочный диаметр: провод должен свободно входить в канал, но плотно прилегать после затяжки. Диаметр 5,1–9,0 мм соответствует сечению 5,1–9 мм2 - не применяйте провода меньше или больше этого диапазона.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и внутренним стандартам EKF серии PROxima. Отсутствие покрытия не снижает безопасность - материал устойчив к окислению в нормальных условиях эксплуатации. Однако в агрессивных средах (промышленные зоны, побережья) рекомендуется дополнительная герметизация или установка в закрытых кожухах.

Преимущества

• Два болта обеспечивают равномерное давление - снижают риск ослабления соединения при термических циклах
• Открытый дизайн ускоряет монтаж - не нужна полная зачистка провода
• Высокая стойкость к экстремальным температурам - работает даже в северных регионах
• Срок службы до 7 лет - обеспечивается качественным алюминием и отсутствием хрупких компонентов
• Лёгкий вес и компактность - удобен для монтажа на опорах и в ограниченном пространстве

Ограничения применения

• Не предназначена для медных проводов - возможна электрохимическая коррозия
• Не подходит для изолированных проводов - требует прямого контакта металла с металлом
• Не следует использовать в замкнутых помещениях с постоянной влажностью (>80%) без дополнительной защиты
• Не рассчитана на частые вибрации - в таких условиях лучше выбрать зажим с демпфирующим элементом
• Не рекомендуется для токов выше 100 А - для больших нагрузок используются другие типы зажимов

Примеры использования

• Подключение ответвления от магистрального алюминиевого провода на опоре ЛЭП
• Соединение проводов в распределительной коробке на улице
• Присоединение заземляющего проводника к алюминиевой раме опоры
• Ремонт повреждённого участка воздушной линии без замены всего провода

Практические советы

• Перед монтажом зачищайте провода до блеска - удалите оксидную плёнку с помощью специальной щётки
• После затяжки проверьте рукой - провод не должен двигаться внутри канала
• При работе в холоде (ниже –30 C) нагрейте зажим перед установкой - алюминий становится хрупким
• Для долговечности в сыром климате нанесите тонкий слой антиоксидантной пасты на контакты
• Не используйте этот зажим вместо ответвительной муфты - он не изолирует соединение
