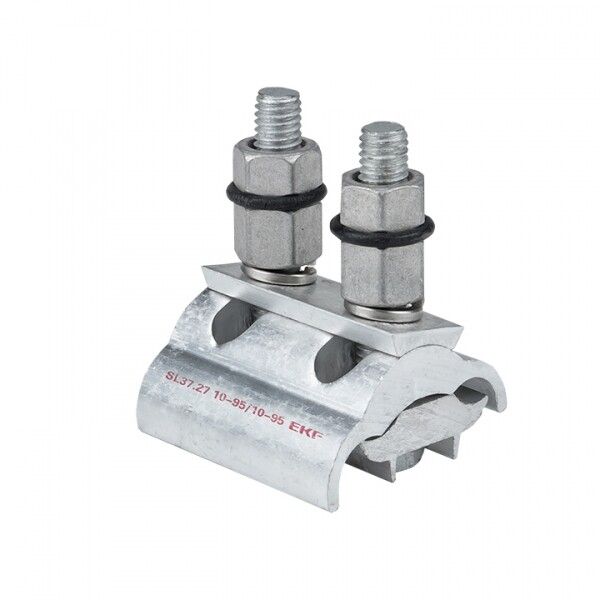

Зажим ответвительный плашечный SL37.27 10-95/10-95 EKF PROxima | sl-37.27

Зажим ответвительный плашечный SL37.27 от EKF используется для безопасного и надёжного ответвления алюминиевых проводов без нарушения целостности основной магистрали. Артикул SL-37.27 применяют в воздушных линиях электропередачи, где важна скорость монтажа и долговечность соединения.

Назначение и область применения

Зажим ответвительный плашечный SL37.27 создаёт электрический контакт между главным проводом и ответвлением без необходимости зачищать изоляцию. Подходит для алюминиевых проводов сечением от 10 до 95 мм2. Применяется в воздушных ЛЭП, на опорах, при подключении домов, освещения, трансформаторных пунктов и других объектов, где требуется быстрое и герметичное ответвление без отключения питания.

Технические характеристики

• Номинальное сечение главного провода: 10–95 мм2
• Номинальное сечение ответвления: 10–95 мм2
• Материал всех элементов: алюминий
• Тип подключения: винтовое соединение с прокалыванием изоляции
• Тип канала: открытый с обеих сторон - позволяет легко вводить провода
• Рабочая температура: от –60 C до +50 C
• Защитное покрытие: отсутствует - материал сам по себе устойчив к коррозии
• Гарантийный срок: 84 месяца

Совместимость и монтаж

SL37.27 совместим только с алюминиевыми проводами - использование медных или сталеалюминиевых проводов недопустимо. Монтаж выполняется вручную: провода вставляются в каналы, затягиваются два болта до момента срыва головки - это гарантирует точное усилие без перегрузки. Никаких специальных инструментов не требуется, достаточно гаечного ключа подходящего размера. Убедитесь, что диаметр провода соответствует заявленному диапазону - слишком тонкий провод может не обеспечить плотного контакта, слишком толстый - повредит механизм.

Безопасность и стандарты

Изделие не имеет явного указания на соответствие ГОСТ или IEC, однако конструкция соответствует требованиям к ответвительным зажимам для воздушных ЛЭП. Отсутствие покрытия компенсируется химической стойкостью алюминия к атмосферным воздействиям. Прокалывание изоляции исключает риск случайного прикосновения к токоведущим частям после установки.

Преимущества

• Не требует зачистки изоляции - снижает время монтажа и риск повреждения жилы
• Два болта обеспечивают равномерное распределение усилия и повышенную надёжность контакта
• Автоматический контроль момента затяжки через срыв головки болта - исключает человеческий фактор
• Устойчив к экстремальным температурам и УФ-излучению - подходит для открытых участков сети
• Высокая механическая прочность благодаря цельнометаллической конструкции

Ограничения применения

• Подходит только для алюминиевых проводов - нельзя использовать с медными или комбинированными жилами
• Не предназначена для работы в условиях постоянного погружения в воду - хотя выдерживает влагу, IP-класс не указан
• Не рекомендован для многожильных проводов с очень мягкими жилами - возможен дефект прокалывания
• Отсутствие защиты от внешнего воздействия (например, бронированной оболочки) - при наличии механических нагрузок требуется дополнительная фиксация

Примеры использования

• Подключение светильников к воздушной линии 10 кВ
• Ответвление на частный дом от магистральной ЛЭП
• Присоединение трансформаторной подстанции к существующей сети
• Обустройство временных энергообеспечений на стройплощадках

Практические советы

• Перед установкой проверьте, чтобы провод был чистым и без следов оксидации - особенно важно для алюминия
• Не используйте силовые инструменты для затяжки - срыв головки болта должен происходить естественно
• После монтажа проверьте, что провода не выпали из канала - при необходимости закрепите дополнительно хомутом
• Для сетей с высокой влажностью или солёным воздухом рассмотрите возможность дополнительной герметизации места соединения
• SL37.27 - часть серии PROxima от EKF; совместим с другими изделиями этой серии по принципам монтажа и эксплуатации
