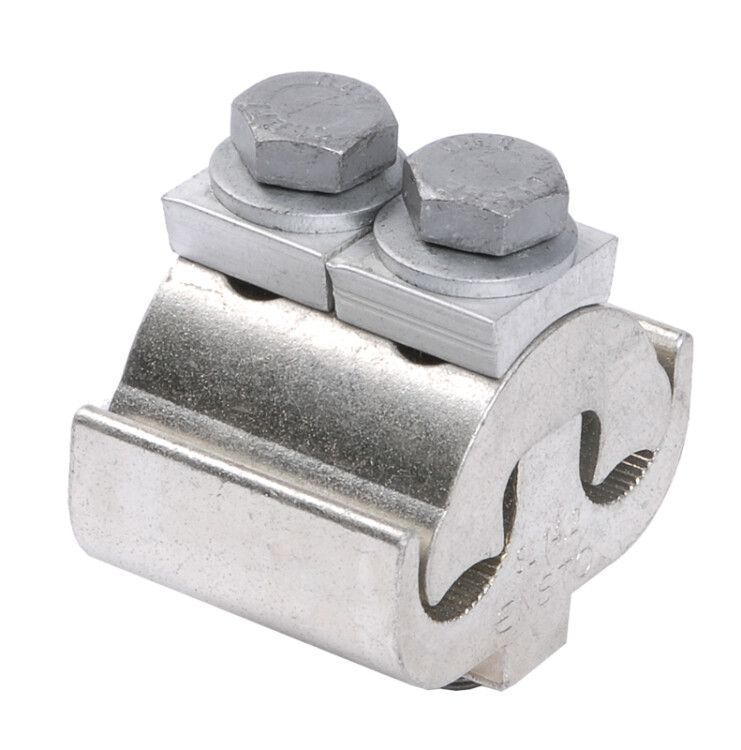

Зажим Плашечный ЗП 6-95/6-95 (SL37.27) | UZP-11-S06-S095 IEK

Зажим плашечный ЗП 6-95/6-95 (SL37.27) от IEK предназначен для надёжного соединения алюминиевых и медных проводов сечением от 6 до 95 мм2. Этот зажим применяют в распределительных устройствах, на опорах ЛЭП и в силовых цепях, где требуется прочное и долговечное соединение без сварки.

Назначение и область применения

Зажим плашечный ЗП 6-95/6-95 (SL37.27) используется для создания разъёмного или постоянного соединения между основным проводом и ответвлением. Подходит для работы в распределительных щитах, на воздушных линиях, в трансформаторных подстанциях и на промышленном оборудовании. Может применяться как для алюминиевых, так и для медных жил - в том числе при переходе между материалами.

Технические характеристики

• Диапазон сечений проводников: 6–95 мм2 - одинаковый для главного провода и ответвления
• Номинальное напряжение: 1000 В - допустимо использование в сетях до 1 кВ
• Материал проводников: алюминий, медь (не рекомендовано для стальных проводов)
• Рабочий температурный диапазон: от –60 C до +80 C - устойчив к экстремальным условиям
• Срок службы: 20 лет - при соблюдении условий монтажа и эксплуатации
• Тип соединения: винтовое/болтовое - фиксация осуществляется затяжкой болта
• Материал болтов: сталь с горячим цинкованием - защищена от коррозии

Совместимость и монтаж

Зажим плашечный ЗП 6-95/6-95 (SL37.27) совместим с одножильными и многожильными проводами, соответствующими заявленному сечению. Для правильной установки:

• Зачистите изоляцию на длину, достаточную для полного входа жилы в контактную камеру
• Не перегибайте и не деформируйте жилу перед установкой
• Затягивайте болт равномерно, используя ключ подходящего размера - переусиливать нельзя
• Убедитесь, что оба проводника плотно прилегают к металлическим пластинам внутри зажима

Подходит для монтажа в закрытых помещениях и на открытом воздухе, но требует защиты от механических повреждений.

Безопасность и стандарты

Зажим плашечный ЗП 6-95/6-95 (SL37.27) соответствует требованиям ГОСТ Р МЭК 60947-7-1 и другим нормам для соединительных устройств в электроустановках. Конструкция исключает самопроизвольное ослабление контакта при вибрации. Цинкование болтов обеспечивает антикоррозийную защиту, снижающую риск возникновения нагрева в месте соединения.

Преимущества

• Один тип зажима поддерживает широкий диапазон сечений - заменяет несколько моделей
• Стальные болты с цинкованием устойчивы к внешним воздействиям
• Высокая термостойкость позволяет использовать в холодных регионах и в условиях высокой нагрузки
• Долгий срок службы снижает необходимость в обслуживании и замене
• Простота монтажа - не требует специального оборудования

Ограничения применения

• Не предназначен для соединения стальных проводников - только алюминий и медь
• Не рассчитан на частые демонтажи - после нескольких разборок возможна потеря герметичности контакта
• Не следует использовать в средах с повышенной химической агрессивностью (например, в промышленных газовых камерах)
• Не подходит для автоматических систем управления - только для стационарных силовых соединений

Примеры использования

• Присоединение ответвления от магистрального алюминиевого кабеля к вводу в дом
• Соединение медного провода с алюминиевой шиной в распределительном щите
• Фиксация проводов на опорах ВЛ-0,4 кВ при ремонте линии
• Обустройство соединений на промышленных конвейерах и насосных станциях

Практические советы

• Перед установкой проверьте соответствие сечения провода указанному в характеристиках - слишком тонкий провод может выскочить, слишком толстый - повредить зажим
• При работе с алюминием используйте смазку типа Алюм-Контакт - предотвращает оксидацию
• Проверяйте затяжку болта через год после монтажа - особенно в условиях вибраций
• Зажим ЗП 6-95/6-95 (SL37.27) от IEK можно использовать в паре с клеммными колодками - он удобен как переходник между разными типами соединений
• Храните в сухом месте - даже с цинкованием длительная влага снижает надёжность
