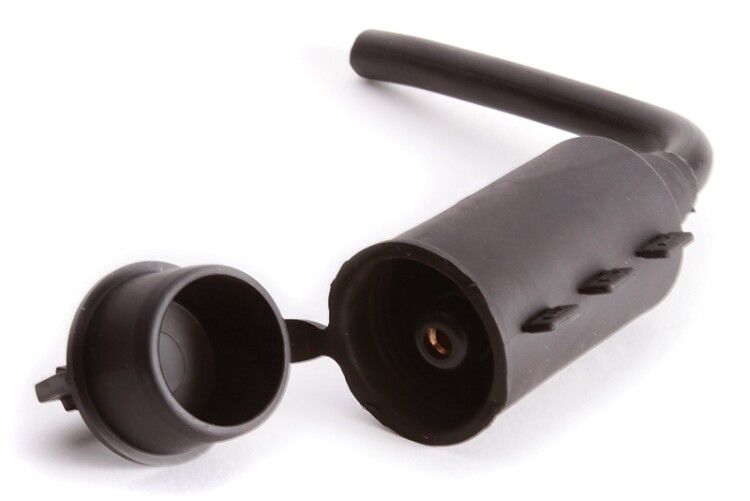

Адаптер для наложения защитного заземления CMCC (PMCC) (16-150кв.мм) ВК 21300511

Адаптер для наложения защитного заземления (CMCC, PMCC) (16–150 кв.мм) ВК - это медный зажим, предназначенный для надежного подключения защитного заземления к жилам СИП на линиях электропередачи. Артикул 21300511 обеспечивает долговременную работу в условиях открытой сети, совместим с штатными устройствами M6D и MaT.

Назначение и область применения

Адаптер для наложения защитного заземления (CMCC, PMCC) (16–150 кв.мм) ВК применяется для временного или постоянного подключения заземления к силовым кабелям типа СИП. Он используется при проведении ремонтных работ, проверках, испытаниях и других операциях, требующих безопасного отключения участка ЛЭП. Рекомендовано устанавливать адаптер в начале и конце воздушной линии электропередачи, на каждом угле поворота трассы и в точках магистральных ответвлений. Подходит для работы с одной жилой СИП - как фазной, так и нулевой.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и устойчивость к окислению;
• Диапазон сечений: 16–95 мм2 - соответствует типичным сечениям СИП-2, СИП-4;
• Диаметр соединения: 16 мм - позволяет использовать стандартные заземляющие шины и кабели;
• Температура монтажа: от –20 C - можно устанавливать в холодном климате без предварительного прогрева;
• Стойкость к ультрафиолету: да - материал не выгорает и не теряет механическую прочность под воздействием солнца;
• Гарантийный срок: 60 месяцев - подтверждает долговечность конструкции;
• Конструкция: соединительный зажим - фиксируется путём затяжки болта, не требует демонтажа провода;
• Количество жил: одна - предназначен для установки на каждую жилу отдельно.

Совместимость и монтаж

Адаптер для наложения защитного заземления (CMCC, PMCC) (16–150 кв.мм) ВК совместим с устройствами M6D и MaT, используемыми в системах защиты ЛЭП. Монтаж выполняется без снятия изоляции СИП: зажим плотно захватывает токопроводящую жилу, обеспечивая низкое переходное сопротивление. Для установки требуется гаечный ключ подходящего размера. Каждый адаптер устанавливается на одну жилу - при работе с трехфазной линией потребуется три единицы.

Безопасность и стандарты

Произведён в соответствии с требованиями к электрооборудованию для распределительных сетей. Конструкция исключает случайное отключение при нагрузке до 95 мм2. Наличие UV-защиты гарантирует сохранение функциональности даже после длительного воздействия солнечного света. Отсутствие металлических частей вне контактной зоны снижает риск поражения током при обслуживании.

Преимущества

• Не требует перерезания или удаления изоляции СИП - экономит время при монтаже;
• Высокая надёжность контакта благодаря медному корпусу и усиливающей конструкции зажима;
• Цветные маркеры-лепестки на защитном кожухе позволяют легко определить фазу или ноль - снижают вероятность ошибки при работе;
• Работает на протяжении всего срока службы ЛЭП - не нуждается в замене;
• Поддерживает работу в широком температурном диапазоне - годится для регионов с суровым климатом.

Ограничения применения

• Не предназначен для использования на жилах сечением более 95 мм2 - при превышении возможен перегрев и потеря контакта;
• Не работает с многожильными кабелями без СИП-оболочки - только с изолированными проводами типа СИП;
• Не следует применять в качестве основного заземления без согласования с проектом - только как временное или дополнительное средство безопасности;
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации - возможно ослабление зажима.

Примеры использования

• На ВЛИ перед ремонтом - для создания заземленного участка между двумя опорами;
• На поворотах трассы - чтобы гарантировать равномерное распределение потенциала;
• Перед проверкой изоляции - для безопасного отвода зарядов;
• На ответвлениях к домам - для защиты обслуживающего персонала при доступе к оборудованию.

Практические советы

• Перед установкой проверьте соответствие сечения жилы СИП диапазону 16–95 мм2 - использование вне этого диапазона недопустимо;
• Обязательно используйте все три адаптера для трёхфазной линии - один на каждую фазу и один на нуль;
• После монтажа проверьте герметичность и плотность затяжки - слабый контакт увеличивает нагрев;
• При необходимости перемещения заземления - отсоедините зажим только после отключения питания и проверки отсутствия напряжения;
• Храните в сухом месте - хотя изделие устойчиво к внешним факторам, длительная влага может вызвать окисление контактных поверхностей.
