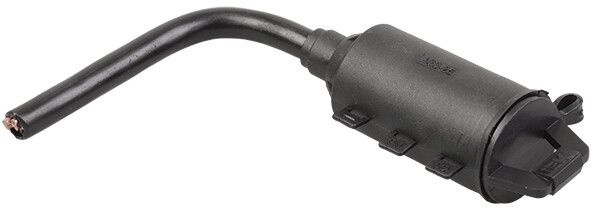

Адаптер для закороток и заземления АЗЗ-25 (PMCC) | UZG-19-S25 IEK

Адаптер для закороток и заземления АЗЗ-25 (PMCC) от IEK используется для временного заземления воздушных линий до 1 кВ во время ремонтных и монтажных работ. Этот зажим обеспечивает надёжный контакт через прокалывание изоляции провода и рассчитан на длительную эксплуатацию в суровых условиях.

Назначение и область применения

Адаптер для закороток и заземления АЗЗ-25 (PMCC) применяется исключительно для создания временного защитного заземления на воздушных линиях напряжением до 1 кВ. Он устанавливается на участках, где необходимо исключить риск поражения электрическим током при работе рядом с токоведущими частями - например, при замене опор, ремонте ответвлений или проверке оборудования. Устройство фиксируется на проводе без предварительной зачистки изоляции, что снижает время подготовки и повышает безопасность персонала.

Технические характеристики

• Рабочее напряжение: до 1000 В
• Максимальный ток короткого замыкания: 4 кА/1 с
• Рабочий ток: 200 А
• Количество жил: одна (для одножильного провода)
• Диапазон сечений провода: 50–120 мм2
• Рабочая температура: от –60 C до +80 C
• Срок службы: 40 лет
• Кожух: ультрафиолетостойкий полимер, устойчивый к выгоранию и воздействию внешней среды

Совместимость и монтаж

АЗЗ-25 (PMCC) совместим с медными и алюминиевыми проводниками сечением от 50 до 120 мм2. Монтаж выполняется путём установки зажима на ответвление ЛЭП с последующим прокалыванием изоляции - специальные острые контакты обеспечивают надёжный электрический контакт без необходимости зачищать провод. Для установки требуется только грузовой рычаг или аналогичный инструмент, позволяющий плотно затянуть механизм. После завершения работ устройство легко демонтируется без повреждения основной изоляции провода.

Безопасность и стандарты

Адаптер для закороток и заземления АЗЗ-25 (PMCC) соответствует требованиям безопасности при проведении работ на живых участках ЛЭП. Его конструкция гарантирует механическую прочность и электроизоляцию кожуха даже при высоких нагрузках. Применение устройства регламентируется правилами техники безопасности при эксплуатации электроустановок (ПТБ ЭУ).

Преимущества

• Не требует зачистки провода перед установкой - экономит время и снижает риск ошибок
• Высокая долговечность благодаря материалам корпуса и расчётному сроку службы 40 лет
• Стабильно работает при экстремальных температурах - от Arctic-условий до жаркого юга
• Защитная оболочка устойчива к УФ-лучам, влаге и химическим воздействиям
• Поддерживает токовые нагрузки выше нормативных значений для типового оборудования

Ограничения применения

• Не предназначена для постоянного заземления - только для временных операций
• Не для многожильных проводов сечением менее 50 мм2 или более 120 мм2
• Не рекомендовано использовать на проводах с металлической броней или усиленной изоляцией толще допустимой
• Не следует применять на поврежденных или сильно окисленных проводах - возможна потеря контакта

Примеры использования

• Установка на ответвление ВЛ-0,4 кВ перед заменой траверсы
• Временное заземление при обслуживании распределительного пункта на столбе
• Обеспечение защиты при прокладке новых кабельных линий параллельно существующей ВЛ
• Работы на автономных линиях питания насосных станций или освещения дорог

Практические советы

• Перед установкой проверьте соответствие сечения провода диапазону 50–120 мм2 - использование вне этого интервала снижает надёжность контакта
• Выбирайте место установки там, где провод имеет минимальное количество изгибов - так легче добиться равномерного давления зажима
• Проверяйте целостность кожуха после каждого использования; трещины или деформация требуют замены
• Храните АЗЗ-25 (PMCC) в сухом месте, избегая попадания песка и грязи внутрь механизма
• Используйте только сертифицированные средства индивидуальной защиты при работе с этим устройством - даже при наличии заземления существует риск случайного возобновления напряжения
