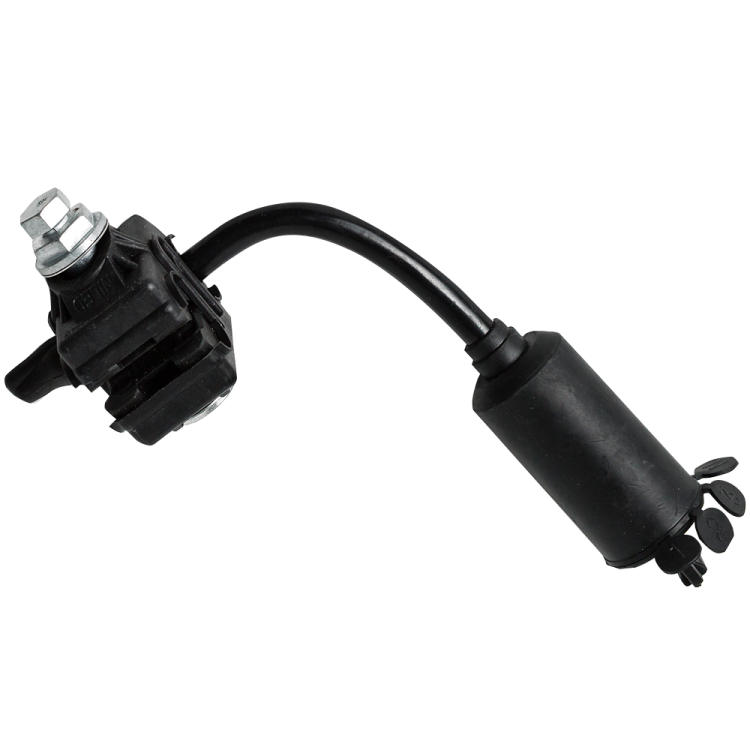

Адаптер для наложения защитного заземления СМСС + ответвительный зажим СТ-70 Р (16-95кв.мм) ВК 21320511 21500051

Адаптер для наложения защитного заземления с ответвительным зажимом (CMCC + CT 70 P) ВК предназначен для временного замыкания и заземления воздушных линий электропередачи во время ремонта. Бренд ВК обеспечивает надёжность конструкции, а артикулы 21320511 и 21500051 позволяют точно идентифицировать изделие в заказах.

Назначение и область применения

Адаптер для наложения защитного заземления с ответвительным зажимом (CMCC + CT 70 P) ВК используется совместно с изолирующими штангами M6D и MaT для создания безопасной точки заземления при проведении ремонтных работ на ЛЭП. Применяется на фазных и нулевых жилах, особенно там, где требуется быстрое и надёжное подключение к проводам СИП. Устанавливается в начале и конце участка работ, на ответвлениях и в местах, доступных для визуального контроля.

Технические характеристики

• Диаметр заземляющего соединения: 16 мм - позволяет использовать стандартные заземляющие шины и гибкие провода
• Зажимаемые проводники: 16–150 мм2 - поддерживает широкий спектр сечений СИП и других проводов
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - легкий, прочный, устойчивый к коррозии
• Рабочий температурный диапазон: от –60 C до +50 C - работает в условиях сурового климата, включая Арктику и южные регионы
• Стойкость к УФ-излучению: да - не теряет механических свойств под воздействием солнца
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и сборки
• Количество жил: одна - предназначена для одножильного подключения к системе заземления

Совместимость и монтаж

Адаптер для наложения защитного заземления с ответвительным зажимом (CMCC + CT 70 P) ВК совместим с герметичным ответвительным зажимом СТ 70 Р, который обеспечивает плотный контакт без повреждения изоляции СИП. Монтаж выполняется на живую линию с использованием изолирующих штанг M6D/MaT. Крепление происходит за счёт механического зажима - не требует сверления или резки провода. Соединение с заземляющим проводником осуществляется через болт M16.

Безопасность и стандарты

Изделие соответствует требованиям безопасности при работе на высоковольтных линиях. Конструкция исключает случайное открытие зажима под нагрузкой. Герметичная система защиты от влаги и пыли обеспечивает работу даже в сырую погоду. Стандарты Европы учтены при проектировании совместимости с зарубежными средствами защиты.

Преимущества

• Не требует демонтажа изоляции провода - снижает риск повреждения СИП
• Высокая механическая прочность - выдерживает ветровые нагрузки и перепады температур
• Удобство установки - один шаг для подключения к проводу и заземлению
• Долгий срок службы - материал не стареет под UV, не окисляется
• Подходит для работы в экстремальных условиях - от арктических холодов до тропической жары

Ограничения применения

• Не предназначен для постоянного заземления - только для временных работ
• Не применяется на напряжениях выше 35 кВ без согласования с проектом
• Требует обязательного использования изолирующих штанг M6D/MaT - нельзя монтировать руками
• Не совместим с медными проводами меньшего сечения - минимальное сечение 16 мм2

Примеры использования

• Заземление участка ЛЭП перед заменой опоры
• Обеспечение безопасности при ремонте распределительных пунктов
• Временное заземление на ответвлении к частному дому или предприятию
• Работы на линиях с СИП-проводами в сельской местности

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только 16–150 мм2
• Убедитесь, что зажим СТ 70 Р правильно установлен - он должен плотно прилегать к изоляции
• Проверяйте целостность контакта после установки: заземляющий провод должен легко сниматься, но не выпадать
• Храните адаптер в сухом месте - хотя он устойчив к влаге, длительное намокание может влиять на срок службы
• Используйте только оригинальные штанги M6D/MaT - несовместимые инструменты могут повредить механизм
