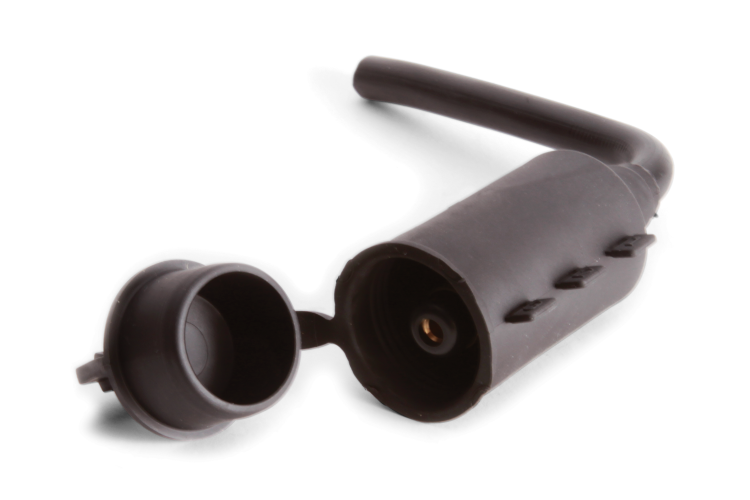

Адаптер для закороток и заземл. АДЗ-25 | 59944 КВТ

Адаптер для закороток и заземления АДЗ-25 (упаковка 10 штук) от компании КВТ предназначен для быстрого и безопасного монтажа временного заземления на линиях СИП при работе под напряжением. Этот адаптер обеспечивает надёжное соединение между проводником и системой заземления, сохраняя целостность изоляции и защищая персонал от поражения током.

Назначение и область применения

Адаптер для закороток и заземления АДЗ-25 используется исключительно при проведении ремонтных, обслуживаемых и аварийных работ на воздушных линиях СИП, где требуется временное заземление. Он позволяет безопасно выполнять работы на живых участках сети, предотвращая случайное попадание напряжения на рабочую зону. Подходит для установки на фазные и нулевые жилы СИП. После завершения работ адаптер можно демонтировать - он не является постоянным элементом системы.

Технические характеристики

• Сечение провода: 16 мм2 - оптимально для типовых СИП с медными или аллюминиевыми жилами этого сечения;
• Материал корпуса: эластомер - высокопрочный полимер, устойчивый к УФ-излучению, перепадам температур, влаге и химическому воздействию;
• Цвет: черный - обеспечивает маскировку на фоне линий и снижает нагрев от солнца;
• Защита от вращения: да - предотвращает самопроизвольное раскрутку при нагрузке или ветре;
• Контактная часть: бронзовая - гарантирует низкое переходное сопротивление и долговечную работу;
• Герметичность: испытан на 6 кВ под водой в течение 30 мин - полностью водонепроницаем;
• Втычной контакт: есть отверстие для контрольного тестирования отсутствия напряжения пробником;
• Обламываемые флажки: позволяют легко идентифицировать фазу после установки;
• Упаковка: 10 штук - удобна для командной работы и запаса на объекте.

Совместимость и монтаж

Адаптер для закороток и заземления АДЗ-25 совместим только с прокалывающими зажимами следующих моделей: ЗПО 16–95/4–50, ЗПО 50–150/6–50, ЗПО 25–95/25–95. Монтаж выполняется на стороне ответвления - то есть там, где зажим уже установлен на основной линии СИП. Перед установкой открывается изолирующая заглушка, чтобы получить доступ к бронзовому контакту. Нельзя использовать с другими типами зажимов - они не обеспечивают нужного давления и герметизации. Соединение с системой заземления происходит через специальное оборудование для закороток и заземления (например, гибкий заземляющий провод с зажимом).

Безопасность и стандарты

Адаптер для закороток и заземления АДЗ-25 прошел испытания на электроизоляцию: выдерживает напряжение до 6 кВ в условиях погружения в воду. Это соответствует требованиям безопасности при работе на ВЛ 6–35 кВ. Конструкция исключает возможность выпадения деталей даже при длительном использовании. Бронзовый контакт и эластомерный корпус обеспечивают класс защиты IP67 - полная защита от пыли и кратковременного погружения в воду.

Преимущества

• Не требует снятия напряжения - работает на живых линиях;
• Стабильная герметизация - не теряет свойств при любых погодных условиях;
• Встроенный контрольный контакт - позволяет оперативно проверить отсутствие напряжения перед работой;
• Флажки для цветовой идентификации - снижают риск ошибки при многожильных линиях;
• Отсутствие движущихся частей - повышает надёжность и снижает вероятность отказа;
• Работает в широком диапазоне температур - от –40C до +80C.

Ограничения применения

• Подходит только для СИП с сечением 16 мм2 - нельзя применять на более толстых или тонких жилах;
• Требуется использование конкретных прокалывающих зажимов - другие модели не подходят;
• Не предназначается для постоянного заземления - служит только во время проведения работ;
• Не рекомендован для установки на металлические опоры без изоляции - возможен скачок потенциала;
• Не следует использовать в местах с повышенной механической нагрузкой (например, рядом с дорогами с интенсивным движением).

Примеры использования

• Замена старого крепления на столбе с СИП - временно заземляем все три фазы и нуль;
• Переброска питания при ремонте участка линии - создаём заземленную зону перед отключением;
• Проверка состояния изоляции - используем втычной контакт для прозвонки отсутствия напряжения;
• Выполнение работ в дождливую погоду - благодаря герметичности адаптер остаётся функциональным.

Практические советы

• Перед установкой всегда проверяйте соответствие сечения СИП - 16 мм2 - и модель зажима. Несоответствие приведёт к плохому контакту или повреждению изоляции;
• После монтажа обязательно сломайте флажок - это визуальный сигнал другим работникам, что линия заземлена;
• Не затягивайте зажим слишком сильно - это может повредить сердцевину провода и вызвать перегрев;
• Храните адаптеры в оригинальной упаковке - так продлевается срок годности эластомера;
• При работе в холодную погоду (ниже –20C) согрейте адаптер руками перед установкой - эластомер становится менее пластичным.
