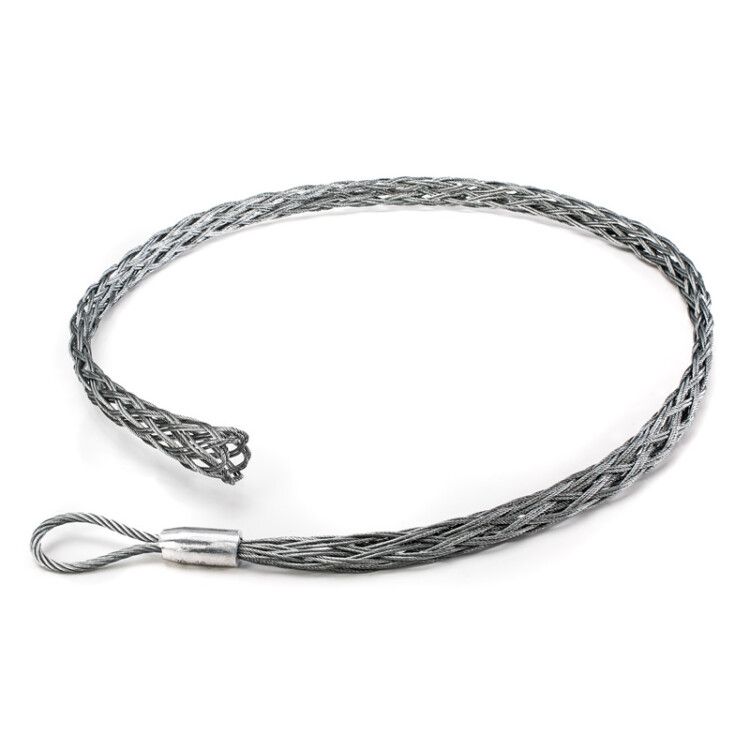

Чулок монтажный ЧМ-20/30 серия ПРОФИ - 65129 КВТ

Чулок монтажный ЧМ-20/30 серия ПРОФИ КВТ - это гибкий захват для безопасного протягивания кабелей диаметром 20–30 мм, особенно при работе со СИП, нейтральными проводниками или многожильными сборками. Благодаря плетёной конструкции из оцинкованной стали, этот чулок выдерживает высокие механические нагрузки и предотвращает повреждение изоляции во время монтажа.

Назначение и область применения

Чулок монтажный ЧМ-20/30 серия ПРОФИ КВТ предназначен для фиксации и протяжки кабелей при прокладке в трубах, каналах, лотках и других закрытых трассах. Подходит для работы с кабелями, несущими нейтралями и скрутками СИП. Используется при раскатке кабельных линий совместно с вертлюгом и тросом-лидером. Применяется в энергетике, ЖКХ, строительстве сетей освещения и силовой проводки.

Технические характеристики

• Диаметр кабеля: 20–30 мм - соответствует внутреннему диаметру чулка 30 мм, что обеспечивает свободное скольжение без перегрузки;
• Материал: оцинкованная сталь - устойчив к коррозии, долговечен в условиях повышенной влажности и открытой среды;
• Количество жил: 5 - обеспечивают равномерное распределение усилия по поверхности кабеля;
• Тип головки: открытого типа - позволяет надевать на кабель без демонтажа концевых элементов;
• Исполнение наконечника: открытое - удобно для быстрого крепления к тросу-лидеру;
• Цвет: серый - визуально отличаемый, не требует окраски после установки.

Совместимость и монтаж

Чулок монтажный ЧМ-20/30 серия ПРОФИ КВТ совместим с любыми типами тросов-лидеров и вертлюгами, используемыми в кабельном монтаже. Для установки: - Наденьте чулок на конец кабеля до начала участка, где будет происходить протяжка; - Зафиксируйте его на тросе-лидере через петлю; - Убедитесь, что кабель не перекручен внутри чулка перед началом протяжки. Гибкая петля позволяет проходить через изгибы радиусом менее 1 метра без деформации конструкции.

Особенности конструкции

Чулок монтажный ЧМ-20/30 серия ПРОФИ КВТ изготовлен методом ручного плетения из оцинкованной стали - без сварных швов и паяных соединений. Это исключает точки слабости, которые могли бы разрушиться под нагрузкой. Конструкция сохраняет форму даже при значительных растяжениях, а однородное распределение давления по всей поверхности снижает риск повреждения внешней оболочки кабеля.

Преимущества

• Мультиразмерность - один чулок работает с кабелями от 20 до 30 мм, заменяя несколько моделей;
• Высокая прочность - оцинкованная сталь выдерживает нагрузки при протяжке на длинных участках;
• Эластичность - плетёная структура адаптируется к форме кабеля и изгибам трассы;
• Защита изоляции - равномерное распределение усилия минимизирует риск среза или вдавливания оболочки;
• Не требует специальных инструментов - монтаж выполняется вручную.

Ограничения применения

• Не предназначена для использования с кабелями диаметром менее 20 мм - возможен проскальзывание;
• Не рекомендуется применять в условиях постоянного контакта с агрессивными химическими веществами - цинковое покрытие имеет ограниченную устойчивость к кислотам и щелочам;
• Не следует использовать как постоянный крепёж - чулок рассчитан только на временный захват при монтаже;
• Запрещено применять при температуре ниже –40 C - материал становится хрупким и теряет эластичность.

Примеры использования

• Протяжка СИП-4 по воздуху между опорами ЛЭП с использованием троса-лидера;
• Укладка кабеля ВВГнг-Ls в бетонные каналы при ремонте зданий;
• Монтаж группового кабеля с несколькими жилами в кабельной канализации подземного перехода;
• Работа с нейтральным проводом при подключении распределительных пунктов.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 20–30 мм. Если кабель слишком мал - используйте дополнительную намотку из изоленты;
• Не затягивайте чулок слишком сильно - это может вызвать местное сжатие оболочки;
• При длительной протяжке смазывайте поверхность кабеля мыльным раствором - снижается трение и риск перегрева;
• После завершения работ удалите чулок сразу - не оставляйте его как временное крепление;
• Храните в сухом месте - хотя материал оцинкованный, влага может способствовать образованию белого налёта, который не влияет на функциональность, но ухудшает внешний вид.
