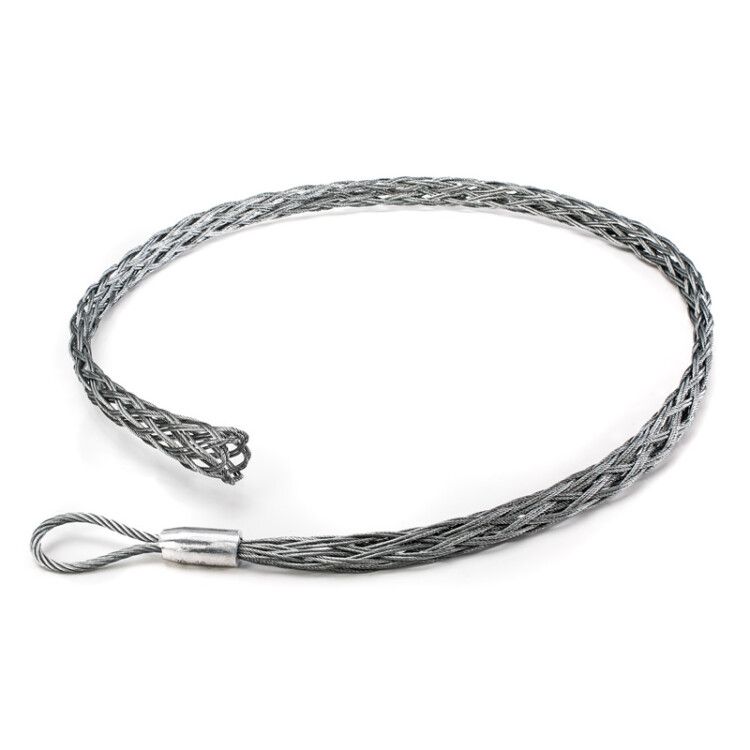

Чулок монтажный ЧМ-40/50 серия ПРОФИ - 65131 КВТ

Чулок монтажный ЧМ-40/50 серия ПРОФИ от бренда КВТ - это прочный и гибкий элемент для безопасной протяжки кабелей диаметром 40–50 мм, обеспечивающий равномерное распределение нагрузки и предотвращающий повреждение изоляции. Подходит для работы с силовыми кабелями, нейтральными проводниками и скрутками СИП.

Назначение и область применения

Чулок монтажный ЧМ-40/50 серия ПРОФИ предназначен для захвата конца кабеля при его протяжке через каналы, трубопроводы, кабельные лотки и другие труднодоступные участки. Применяется при укладке кабелей в сетях высокой мощности, особенно там, где важна сохранность изоляционной оболочки. Подходит для работ с кабелями до 5 жил, а также с несущими нейтралями и скрутками СИП. Используется в энергетике, ЖКХ, строительстве объектов связи и промышленных установках.

Технические характеристики

• Максимальная растягивающая нагрузка: 55 кН
• Диаметр кабеля: 40–50 мм
• Внутренний диаметр: 50 мм
• Материал: оцинкованная сталь - устойчив к коррозии, долговечен в условиях повышенной влажности
• Тип головки: открытого типа - удобен для быстрого надевания на кабель
• Исполнение наконечника: открытое - позволяет использовать с тросом-лидером и вертлюгом
• Цвет: серый
• Количество жил: 5 - совместим с многожильными кабелями

Совместимость и монтаж

Чулок монтажный ЧМ-40/50 серия ПРОФИ соединяется с тросом-лидером и вертлюгом для передачи тягового усилия. Открытая форма позволяет надеть его на кабель без демонтажа концевых муфт. Плетеная конструкция обеспечивает свободное движение даже при сложных маршрутах. Для монтажа достаточно просто просунуть кабель внутрь чулка и закрепить трос на головке. Нет необходимости в пайке, сварке или специальных инструментах.

Особенности конструкции

Чулок выполнен из плетеной оцинкованной стали, что делает его одновременно прочным и эластичным. Конструкция не имеет паяных концов - снижается риск перегрева и повреждения кабеля при нагреве. Гибкая петля позволяет легко преодолевать изгибы в кабельной канализации, включая углы 90°. Однородное распределение нагрузки по всей поверхности захвата исключает локальное давление на оболочку кабеля.

Преимущества

• Высокая прочность - выдерживает до 55 кН тягового усилия
• Защита изоляции - равномерное распределение нагрузки минимизирует риск механических повреждений
• Универсальность - работает с кабелями любого диаметра в диапазоне 40–50 мм
• Удобство монтажа - открытая форма и отсутствие паяных узлов позволяют быстро установить и снять
• Долговечность - цинковое покрытие защищает от коррозии в агрессивных средах

Ограничения применения

• Не предназначена для использования с кабелями менее 40 мм - возможен соскальзывание
• Не рекомендуется применять при температуре ниже -30C - материал теряет часть эластичности
• Не следует использовать в качестве постоянного крепления - только для временной протяжки
• Запрещено применять с кабелями, имеющими металлическую броню - риск повреждения плетения

Примеры использования

• Протяжка кабеля СИП-4 4×25 мм2 между опорами ЛЭП
• Укладка силового кабеля ВВГнг 3×185+95 в кабельном коллекторе
• Перетяжка нейтрального провода в существующих шахтах зданий
• Работы по модернизации кабельных трасс в промышленных цехах

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен попадать в диапазон 40–50 мм
• Используйте смазку на поверхности кабеля при протяжке в длинных каналах - снижает трение
• Подбирайте трос-лидер с запасом прочности выше 55 кН - чтобы не допустить отказа системы
• После завершения работ осмотрите чулок на предмет деформаций - при наличии повреждений замените
• Храните в сухом месте - хотя материал оцинкован, длительное воздействие воды может снизить срок службы
