Вертлюг ВМ-20 серия ПРОФИ - 65394 КВТ

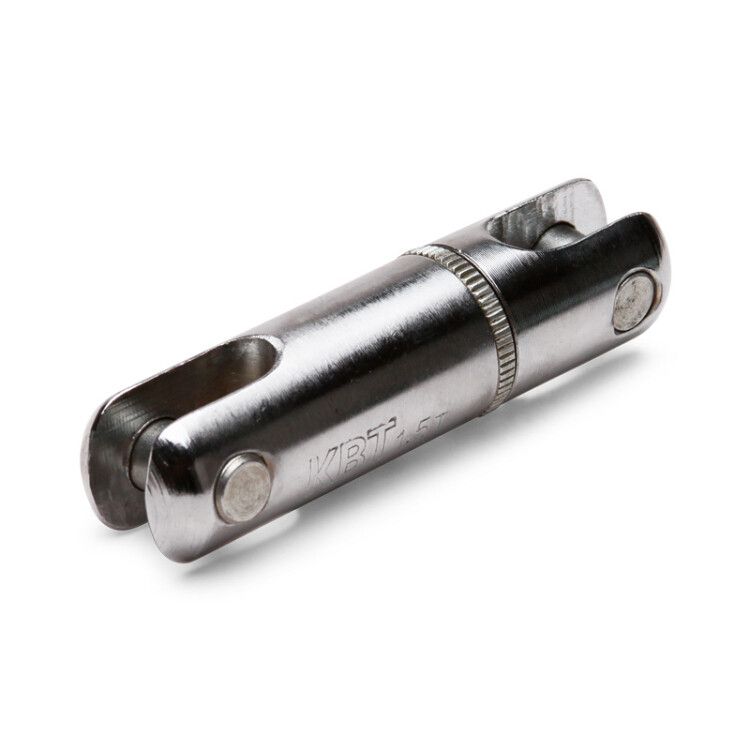

Вертлюг ВМ-20 серия ПРОФИ КВТ - устройство для предотвращения закручивания кабеля при протяжке, особенно актуально при работе со СИП и оптоволокном. Благодаря прочной стальной конструкции и гальваническому цинкованию, ВМ-20 надежно работает в условиях открытой проводки и на улице.

Назначение и область применения

Вертлюг ВМ-20 серия ПРОФИ КВТ предназначен для исключения скручивания кабеля во время монтажа. Он устанавливается между монтажным чулком и тросом-лидером, чтобы передавать усилие без вращения самого кабеля. Подходит для протяжки одиночных кабелей: СИП, оптоволокна, силовых кабелей. Особенно эффективен при раскатке длинных участков, где риск перекручивания высок.

Технические характеристики

• Диаметр натяжного троса: 16 мм
• Диаметр корпуса: 15 мм
• Рабочая нагрузка: 20 кН
• Диаметр троса-лидера: до 12 мм
• Материал: сталь
• Защитное покрытие: гальваническое цинкование
• Исполнение: неизолированное
• Тип: вертлюг с подшипником (плавное вращение)
• Количество кабелей: один

Совместимость и монтаж

Вертлюг ВМ-20 серия ПРОФИ КВТ совместим с любыми стандартными монтажными чулками и тросами-лидерами диаметром до 12 мм. Для установки: зафиксируйте чулок на кабеле, затем вставьте трос-лидер в вертлюг, после чего соедините вертлюг с тросом-натяжителем диаметром 16 мм. Обязательно проверьте соответствие диаметров - не используйте трос больше 16 мм, иначе возможна деформация.

Безопасность и стандарты

Произведён с трёхкратным запасом прочности по отношению к рабочей нагрузке 20 кН. Соответствует требованиям к механической надёжности для кабельных систем. Гальваническое цинкование соответствует нормам защиты от коррозии в агрессивной среде. Не имеет электроизоляции - не применяется в качестве изолирующего элемента.

Преимущества

• Плавное вращение благодаря внутреннему подшипнику - снижает трение и износ кабеля
• Компактный размер позволяет проходить через узкие каналы и повороты при протяжке
• Высокая прочность (20 кН) - выдерживает напряжение при длительной тяге
• Устойчивость к коррозии - цинкование защищает от влаги и химических воздействий
• Простая замена - не требует специальных инструментов

Ограничения применения

• Не предназначено для работы с несколькими кабелями одновременно - только один кабель
• Не используется в качестве изолирующего элемента - не рассчитано на электрическую изоляцию
• Запрещено применять с тросами-лидерами более 12 мм - риск выхода из строя механизма
• Не рекомендовано для постоянного подвеса под нагрузкой - только для временной протяжки
• Не подходит для экстремальных температур ниже -40C и выше +80C - материал теряет эластичность

Примеры использования

• Протяжка СИП по воздушным линиям при монтаже ЛЭП
• Укладка оптоволоконного кабеля в трубах и каналах
• Монтаж силового кабеля в кабельных коллекторах
• Работа с бронированными кабелями при прокладке в труднодоступных зонах

Практические советы

• Перед монтажом проверьте, что трос-лидер не превышает 12 мм - даже небольшое превышение вызывает перегрузку подшипника
• При частых работах смазывайте ось вертлюга графитовой смазкой раз в 3–6 месяцев
• Не допускайте резких ударных нагрузок - они могут повредить подшипник, даже если нагрузка внутри нормы
• При использовании в сырых местах регулярно осматривайте покрытие - при появлении белого налёта (коррозии) замените вертлюг
• ВМ-20 - часть серии ПРОФИ КВТ; другие модели серии (например, ВМ-5) не имеют подшипника - выбирайте модель по типу кабеля и условиям монтажа
