Вертлюг ВМ-50 серия ПРОФИ - 65396 КВТ

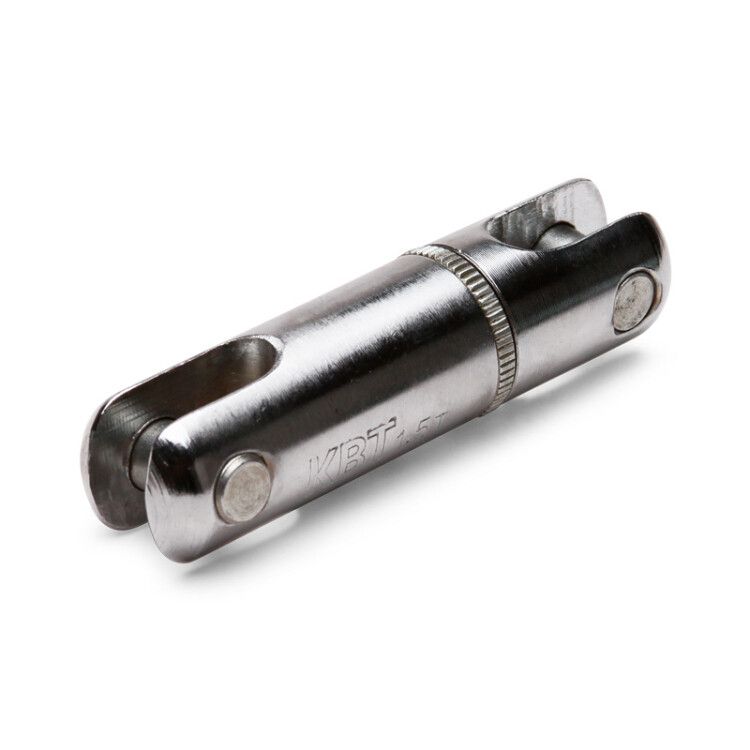

Вертлюг ВМ-50 серия ПРОФИ КВТ - это механический элемент для защиты кабелей от закручивания при протяжке. Он используется между монтажным чулком и тросом-лидером, обеспечивая свободное вращение и снижая риск повреждения изоляции. Артикул 65396 соответствует модели с рабочей нагрузкой 50 кН и диаметром троса 24 мм.

Назначение и область применения

Вертлюг ВМ-50 серия ПРОФИ КВТ предназначен для предотвращения скручивания кабелей во время монтажа. Особенно важен при укладке СИП, оптоволокна и других чувствительных к крутящим моментам проводов. Применяется в сетях энергоснабжения, связи и на объектах с высокой плотностью кабельной трассы.

Технические характеристики

• Диаметр натяжного троса: 24 мм
• Общий диаметр устройства: 22 мм
• Рабочая нагрузка: 50 кН
• Диаметр троса-лидера: до 12 мм
• Материал корпуса: сталь
• Защитное покрытие: гальваническое цинкование
• Количество подключаемых кабелей: 1
• Исполнение: неизолированное
• Тип: вертлюг с подшипником (плавное вращение)

Совместимость и монтаж

Вертлюг ВМ-50 серия ПРОФИ КВТ устанавливается между кабельным чулком и тросом-лидером. Для правильной работы необходимо соблюдать соответствие диаметров: трос-лидер не должен превышать 12 мм, а основной трос - быть 24 мм. Соединение осуществляется через захватывающие зажимы или крепления, совместимые со стандартными монтажными чулками. Гладкая цилиндрическая форма исключает заедание при прохождении через шкивы и направляющие.

Безопасность и стандарты

Проектная прочность вертлюга рассчитана с трёхкратным запасом по отношению к заявленной рабочей нагрузке 50 кН. Это соответствует требованиям безопасности при работе с напряжёнными кабельными системами. Нет данных о соответствии конкретным ГОСТ или IEC - применение основано на технических спецификациях производителя.

Преимущества

• Плавное вращение благодаря внутреннему подшипнику - минимизирует перегрузки на кабель
• Высокая прочность (50 кН) позволяет использовать в тяжёлых условиях протяжки
• Гальваническое цинкование защищает от коррозии в агрессивной среде
• Компактный размер (диаметр 22 мм) удобен для установки в ограниченном пространстве
• Один вертлюг обслуживает один кабель - простота планирования маршрута

Ограничения применения

• Не предназначена для использования с тросами-лидерами более 12 мм - возможен выход из строя механизма
• Не имеет электроизоляции - нельзя применять в фазных участках под напряжением без дополнительной защиты
• Не рекомендовано использование в условиях постоянного погружения в воду - цинкование не заменяет герметичную защиту IP67
• Подходит только для одиночного кабеля - не поддерживает многожильные сборки

Примеры использования

• Установка СИП на столбах ЛЭП при раскатке с использованием троса-лидера
• Протяжка оптоволоконного кабеля в канализационных трубах с минимальным радиусом изгиба
• Монтаж силового кабеля в кабельных коллекторах с множеством поворотов
• Замена старых вертлюгов в существующих трассах при модернизации сети

Практические советы

• Перед монтажом проверьте диаметр троса-лидера - он должен быть ≤12 мм, иначе вертлюг будет работать с перегрузкой
• Не используйте вертлюг ВМ-50 серия ПРОФИ КВТ в качестве точки крепления - он не рассчитан на статические нагрузки
• При частом использовании в песчаной или солёной среде периодически осматривайте покрытие на предмет выцветания цинка
• Совмещайте этот вертлюг с качественными кабельными чулками того же бренда - так достигается максимальная надёжность системы
• Артикул 65396 - единственный вариант в серии ПРОФИ КВТ с такой комбинацией нагрузки и диаметра; другие модели серии имеют меньшую грузоподъёмность
