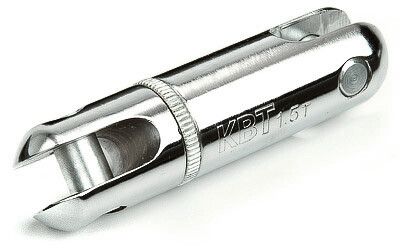

Вертлюг монтажный ВМ-15 | 57631 КВТ

Вертлюг монтажный ВМ-15 от бренда КВТ - устройство для предотвращения закручивания и образования петель при монтаже самонесущего изолированного провода (СИП) и оптоволоконных кабелей. Обеспечивает надёжную передачу усилия от троса-лидера к кабелю, сохраняя целостность изоляции.

Назначение и область применения

Вертлюг монтажный ВМ-15 используется при протяжке кабелей на воздушных линиях электропередачи. Он устанавливается между монтажным чулком и тросом-лидером, чтобы исключить скручивание кабеля во время натяжения. Особенно важен при работе со СИП и оптоволокном - материалы, чувствительные к механическим перегрузкам и поворотам. Подходит для монтажа в условиях открытой местности, где требуется равномерное распределение крутящих моментов.

Технические характеристики

• Тип изделия: вертлюг монтажный
• Рабочая нагрузка: 15 000 Н (эквивалентно ~1,5 тонны силы)
• Максимальная растягивающая нагрузка: 15 000 Н
• Диаметр корпуса: 12 мм
• Диаметр натяжного троса: 11 мм - совместим с большинством стандартных тросов-лидеров
• Материал: сталь с хромированным покрытием
• Количество кабелей: один (для одиночной протяжки)
• Цвет: серый

Совместимость и монтаж

Вертлюг монтажный ВМ-15 совместим с кабельными чулками, рассчитанными на диаметр кабеля до 11 мм. Установка происходит путём зацепления одного конца за трос-лидер, другого - за чулок, фиксирующий кабель. Благодаря встроенному подшипнику, вертлюг свободно вращается вокруг своей оси, снижая риск перекручивания. Для правильного монтажа важно соблюдать соответствие диаметров: трос-лидер должен иметь внешний диаметр около 11 мм, иначе возможна проскальзывание или деформация.

Безопасность и стандарты

Произведён с трёхкратным запасом прочности по отношению к рабочей нагрузке - что соответствует требованиям безопасности при монтаже ЛЭП. Применяемые материалы и исполнение позволяют использовать вертлюг в соответствии с нормами ГОСТ Р 58491-2019 для оборудования, применяемого в воздушных линиях. Хромированное покрытие обеспечивает устойчивость к агрессивной среде, включая повышенную влажность и температурные колебания.

Преимущества

• Плавное вращение за счёт внутреннего подшипника - минимизирует крутящий момент на кабеле
• Высокая прочность: выдерживает нагрузку до 15 000 Н без деформаций
• Компактные габариты (диаметр 12 мм) - не препятствуют прохождению через шкивы и направляющие
• Хромированная поверхность - защищает от коррозии даже при длительном использовании на открытом воздухе
• Универсальный дизайн - подходит как для СИП, так и для оптоволоконных кабелей

Ограничения применения

• Не предназначен для многокабельной протяжки - работает только с одним кабелем
• Не следует использовать при нагрузках выше 15 000 Н - превышение может вызвать выход из строя подшипника или деформацию корпуса
• Не рекомендован для работы в агрессивных химических средах (например, рядом с промышленными выбросами) - хотя хромирование защищает от влаги, оно не устойчиво к кислотам и щелочам
• Не заменяет систему контроля натяжения - требует наличия правильно настроенного натяжного устройства

Примеры использования

• Протяжка СИП 16/2,5 мм2 по опорам ВЛ 0,4 кВ
• Монтаж оптоволоконного кабеля типа ADSS в районах с высокими ветровыми нагрузками
• Замена старых вертлюгов на участках с частыми отказами из-за перекручивания
• Работа на сложных маршрутах с поворотами - где кабель подвергается боковым усилиям

Практические советы

• Перед установкой проверьте диаметр троса-лидера - он должен быть 11 мм +-0,5 мм. Больший диаметр может затруднить вход в зажим, меньший - вызвать люфт.
• Не допускайте резких ударных нагрузок - даже при запасе прочности внезапные импульсы могут повредить подшипник.
• После завершения работ осмотрите вертлюг на предмет следов коррозии или деформации - при наличии повреждений замените его, даже если нагрузка была ниже предела.
• Храните в сухом месте. При длительном хранении на открытом воздухе рекомендуется смазывать резьбу и подвижные элементы антикоррозийной смазкой.
• Вертлюг монтажный ВМ-15 от КВТ - не требует обслуживания, но срок службы зависит от условий эксплуатации. При регулярном использовании в умеренном климате - более 5 лет.
