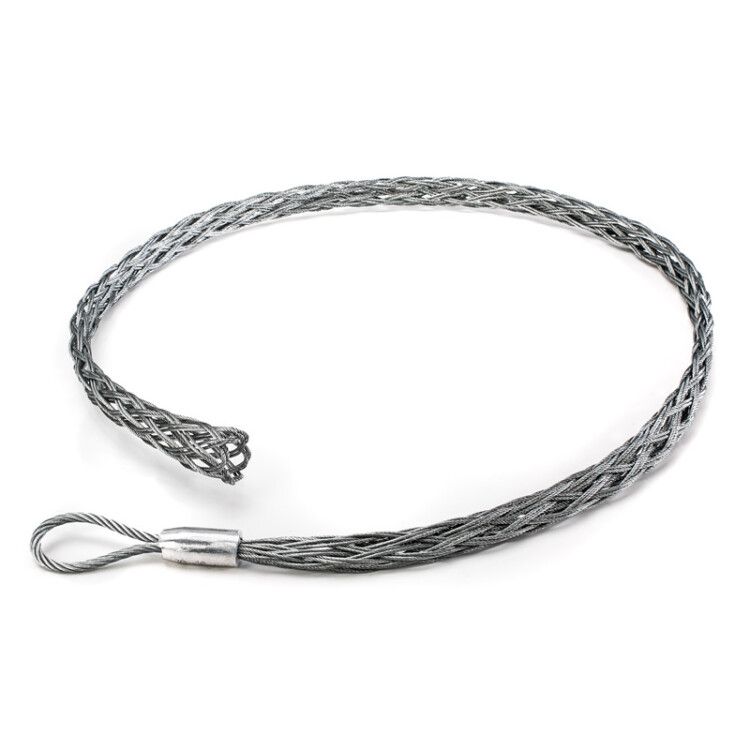

Чулок монтажный ЧМ-10/20 серия ПРОФИ - 65128 КВТ

Чулок монтажный ЧМ-10/20 серия ПРОФИ КВТ - это гибкий захват для безопасной протяжки кабелей диаметром 10–20 мм, особенно при работе со СИП, нейтральными проводниками или многожильными сборками. Благодаря плетёной конструкции из оцинкованной стали, изделие выдерживает высокие механические нагрузки и предотвращает повреждение изоляции. Артикул 65128 подходит для профессионального монтажа в условиях открытой прокладки и кабельных трасс.

Назначение и область применения

Чулок монтажный ЧМ-10/20 серия ПРОФИ КВТ предназначен для захвата и протяжки кабелей при укладке в трубах, каналах, лотках и других кабельных системах. Особенно эффективен при работе с самонесущими изолированными проводами (СИП), нейтральными проводниками и скрученными группами жил. Применяется при монтаже ЛЭП, вводов в здания, прокладке силовых и контрольных кабелей в труднодоступных местах.

Технические характеристики

• Диаметр кабеля: 10–20 мм - подходит для большинства средних по размеру кабелей, включая СИП 4×16 и аналоги
• Внутренний диаметр: 20 мм - обеспечивает свободный проход кабеля без перегиба
• Материал: оцинкованная сталь - устойчив к коррозии, долговечен в outdoor-условиях
• Количество жил в плетении: 5 - создаёт равномерное распределение усилия
• Тип головки: открытого типа - позволяет надевать на кабель без демонтажа концевых элементов
• Исполнение наконечника: открытое - удобно для крепления к тросу-лидеру или вертлюгу
• Цвет: серый - визуально отличаем от других типов фурнитуры

Совместимость и монтаж

Чулок монтажный ЧМ-10/20 серия ПРОФИ КВТ совместим с любыми тросами-лидерами, вертлюгами и лебедками, используемыми в кабельном монтаже. Для установки достаточно надеть чулок на конец кабеля и закрепить его к тросу через петлю. Петля выполнена гибко - не требует дополнительных креплений и легко проходит через изгибы кабельной канализации. Никаких паяных соединений - вся конструкция плетёная, что исключает риск разрушения при перегрузке.

Особенности конструкции

Плетённая стальная сетка обеспечивает эластичность и способна адаптироваться к изменению диаметра кабеля в пределах 10–20 мм. Это делает чулок универсальным - один элемент заменяет несколько фиксированных моделей. Отсутствие острых краёв и паяных участков снижает риск повреждения изоляции даже при многократном использовании. Конструкция рассчитана на однократную или многократную эксплуатацию в зависимости от условий нагрузки.

Преимущества

• Равномерное распределение нагрузки - минимизирует деформацию и пробой изоляции
• Высокая прочность материала - выдерживает значительные тянущие усилия
• Удобство монтажа - не требует специальных инструментов, надевается вручную
• Защита от коррозии - цинкование увеличивает срок службы в сырых и агрессивных средах
• Мультиразмерность - покрывает широкий диапазон кабелей одним устройством

Ограничения применения

• Не предназначено для работы с кабелями менее 10 мм - возможен проскальзывание
• Не рекомендуется использовать для кабелей с жесткой бронированной оболочкой - риск повреждения плетения
• Не является герметичным элементом - не защищает от попадания воды внутрь кабеля
• Подходит только для осевой протяжки - не допускается крутящий момент или боковые нагрузки

Примеры использования

• Протяжка СИП 4×16 через кабельную трубу при вводе в дом
• Установка нейтрального провода в кабельном канале подстанции
• Замена старого кабеля в шахте лифта с применением троса-лидера
• Монтаж группы контрольных кабелей в одном пучке при прокладке в технологических коробах

Практические советы

• Перед монтажом проверьте внешнюю оболочку кабеля - наличие порезов или деформаций может вызвать соскальзывание чулка
• Используйте смазку на поверхности кабеля при протяжке в длинных или извилистых трассах - это снизит трение
• Не затягивайте трос слишком сильно - оптимальная нагрузка должна быть ниже предела прочности плетения
• После монтажа проверьте, чтобы чулок не оставался на кабеле в рабочей зоне - он не предназначен для постоянного крепления
• Для кабелей близких к максимальному диаметру (19–20 мм) лучше использовать дополнительную страховку - например, хомутик на конце
