Вертлюг ВМ-30 серия ПРОФИ - 65395 КВТ

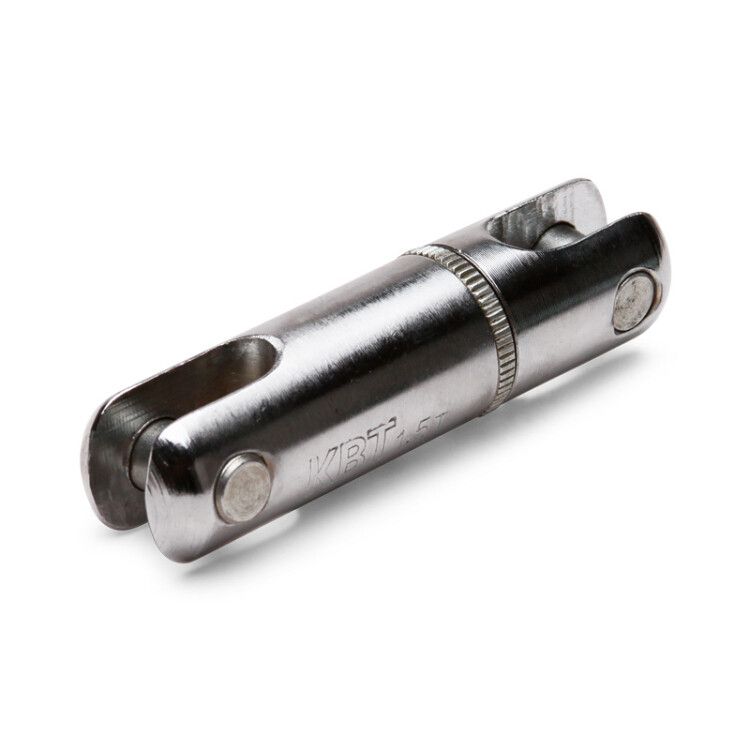

Вертлюг ВМ-30 серия ПРОФИ КВТ - это механический элемент для защиты кабелей от закручивания при протяжке. Он используется между монтажным чулком и тросом-лидером, обеспечивая свободное вращение и снижая риск повреждения изоляции. Бренд КВТ предлагает эту модель как надежный инструмент для работ с силовыми и оптоволоконными кабелями на объектах связи и энергетики.

Назначение и область применения

Вертлюг ВМ-30 серия ПРОФИ КВТ предназначен для предотвращения скручивания кабеля во время его протяжки. Особенно важен при работе со СИП, оптоволокном и другими чувствительными типами проводов, где перекручивание может вызвать внутренние повреждения. Применяется в сетях электроснабжения, телекоммуникациях и при прокладке кабелей в каналах, трубах или по воздуху.

Технические характеристики

• Диаметр натяжного троса: 18 мм
• Внутренний диаметр корпуса: 17 мм
• Рабочая нагрузка: 30 кН
• Диаметр троса-лидера: до 12 мм
• Материал: сталь с гальваническим цинкованием
• Тип исполнения: неизолированный
• Количество подключаемых кабелей: один
• Подшипник: встроен, обеспечивает плавное вращение

Совместимость и монтаж

Вертлюг ВМ-30 серия ПРОФИ КВТ устанавливается между монтажным кабельным чулком и тросом-лидером. Для правильной работы необходимо, чтобы диаметр троса-лидера не превышал 12 мм, а диаметр основного троса был 18 мм. Конструкция позволяет легко зафиксировать устройство через зажимы или крепления чулка. Габариты минимализированы - изделие не создаёт препятствий при прохождении через узкие каналы и повороты трассы.

Безопасность и стандарты

Производитель КВТ проектирует вертлюги с тройным запасом прочности - рабочая нагрузка 30 кН соответствует реальным условиям прокладки даже в сложных участках. Наличие подшипника исключает резкие перегрузки и внезапные крутящие моменты. Цинковое покрытие защищает от коррозии в условиях повышенной влажности, что важно для открытых воздушных линий.

Преимущества

• Плавное вращение благодаря встроенному подшипнику - снижает усилие при протяжке и продлевает срок службы кабеля
• Высокая прочность: допустимая нагрузка 30 кН подходит для тяжёлых условий
• Компактная форма - не задевает за стенки каналов и фитинги
• Устойчивость к коррозии: гальваническое цинкование сохраняет целостность металла при длительной эксплуатации
• Простота установки: совместим с большинством стандартных кабельных чулков

Ограничения применения

• Не предназначена для многокабельных систем - работает только с одним кабелем
• Не подходит для тросов-лидеров диаметром более 12 мм - возможна потеря функциональности
• Не имеет электроизоляции - нельзя использовать в качестве изолирующего элемента в напряжённых цепях
• Не рекомендовано применение в агрессивных химических средах - цинковое покрытие не выдерживает постоянного контакта с кислотами или щелочами

Примеры использования

• Протяжка СИП по столбам ЛЭП при монтаже новых линий электропередачи
• Укладка оптоволоконного кабеля в подземные коллекторы и кабельные каналы
• Прокладка кабеля в жестких направляющих с множеством поворотов
• Работы на высоте - при использовании лебёдок и тянущих механизмов

Практические советы

• Перед установкой проверьте соответствие диаметра троса-лидера (не более 12 мм) и натяжного троса (18 мм)
• Не используйте вертлюг ВМ-30 серия ПРОФИ КВТ в качестве точки крепления - он не рассчитан на статические нагрузки
• При частом использовании в сырых условиях периодически осматривайте покрытие на предмет повреждений цинка
• Если требуется работа с несколькими кабелями - применяйте несколько вертлюгов последовательно, каждый для своего кабеля
• Для максимальной эффективности сочетайте этот вертлюг с качественным кабельным чулком того же бренда - КВТ
