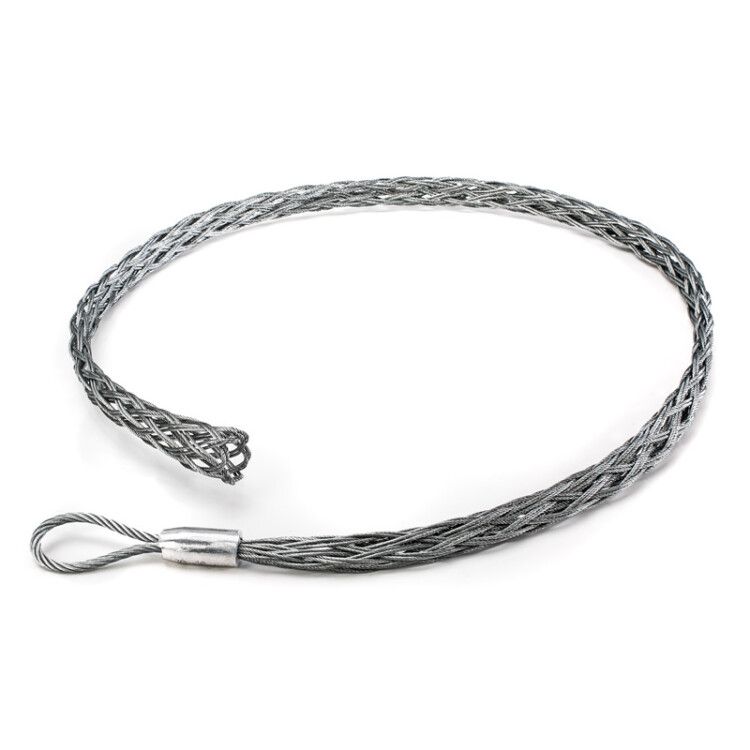

Чулок монтажный ЧМ-30/40 серия ПРОФИ - 65130 КВТ

Чулок монтажный ЧМ-30/40 серия ПРОФИ КВТ - это гибкий захват для безопасной протяжки кабелей диаметром 30–40 мм, особенно при работе со СИП, нейтральными проводниками или многожильными сборками. Благодаря плетёной конструкции из оцинкованной стали и открытому исполнению, он сочетает прочность, долговечность и совместимость с типичными монтажными системами. Артикул 65130 соответствует серии ПРОФИ КВТ.

Назначение и область применения

Чулок монтажный ЧМ-30/40 серия ПРОФИ КВТ предназначен для захвата и протяжки кабелей при укладке в трубах, каналах, лотках и других закрытых трассах. Подходит для работы с кабелями, несущими нейтралями и скрутками СИП. Используется при монтаже силовых и осветительных сетей, в том числе на объектах ЖКХ, промышленности и энергетике.

Технические характеристики

• Диаметр кабеля: 30–40 мм - оптимальный диапазон для надёжного захвата без перегрузки
• Внутренний диаметр: 40 мм - обеспечивает свободный проход даже при максимальном значении
• Материал: оцинкованная сталь - устойчив к коррозии, подходит для влажной среды и наружной установки
• Количество жил: 5 - формируют плотную, равномерно нагружающую поверхность
• Тип головки: открытого типа - позволяет легко одеть на кабель без демонтажа концевой арматуры
• Исполнение наконечника: открытое - удобно для соединения с вертлюгом или тросом-лидером
• Цвет: серый - стандартизированная окраска для быстрой идентификации

Совместимость и монтаж

Чулок монтажный ЧМ-30/40 серия ПРОФИ КВТ совместим с любыми стандартными тросами-лидерами и вертлюгами, используемыми в кабельной прокладке. Для монтажа достаточно:

• Развернуть чулок и надеть его на конец кабеля до нужной глубины
• Закрепить на конце трос-лидер через петлю или специальный зажим
• Произвести протяжку - гибкая конструкция легко проходит изгибы радиусом более 150 мм

Не требует инструментов. Просто фиксируется на кабеле за счёт собственной эластичности.

Особенности конструкции

Плетённая стальная конструкция без паяных соединений обеспечивает высокую механическую прочность и отказоустойчивость. Отсутствие сварных швов исключает риск растрескивания при циклических нагрузках. Нагрузка распределяется равномерно по всей площади контакта с кабелем, что снижает давление на изоляцию и предотвращает её деформацию.

Преимущества

• Мультиразмерность - один чулок покрывает весь диапазон 30–40 мм, заменяет несколько моделей
• Высокая эластичность - легко адаптируется к кабелям разного сечения и формы
• Устойчивость к коррозии - оцинкованная сталь выдерживает влажную среду и воздействие атмосферы
• Ручная плетка - гарантирует точность и отсутствие брака, характерного для массового производства
• Гибкая петля - позволяет использовать в сложных трассах с множеством поворотов

Ограничения применения

• Не предназначена для кабелей менее 30 мм - возможен проскальзывание и потеря контроля
• Не рекомендуется для кабелей с мягкой изоляцией (например, резиновой) при высоких усилиях протяжки - есть риск смятия
• Не следует применять в условиях постоянного погружения в воду - хотя материал оцинкован, длительное воздействие воды может вызвать коррозию в местах микроповреждений
• Не используется как элемент крепления после монтажа - только для временного захвата при протяжке

Примеры использования

• Протяжка СИП-4 по воздуховодным каналам на ЛЭП
• Укладка кабеля АВВГ 3×95+1×50 в бетонные трубы при прокладке под дорогой
• Перемещение скрутки из нескольких нейтральных проводов в распределительной камере
• Монтаж кабелей в кабельных коллекторах промышленных предприятий

Практические советы

• Перед использованием проверьте внешнюю оболочку кабеля - наличие острых кромок или повреждений может повредить чулок
• При протяжке через многочисленные повороты используйте смазку на кабеле - это снизит трение и продлит срок службы чулка
• Не затягивайте слишком сильно - достаточна лёгкая фиксация; переусилие увеличивает риск деформации изоляции
• После монтажа снимите чулок сразу - не оставляйте его на кабеле как временное крепление
• Учитывайте посадочный диаметр 40 мм - если кабель имеет оболочку с большим наружным диаметром, выбирайте другой размер
