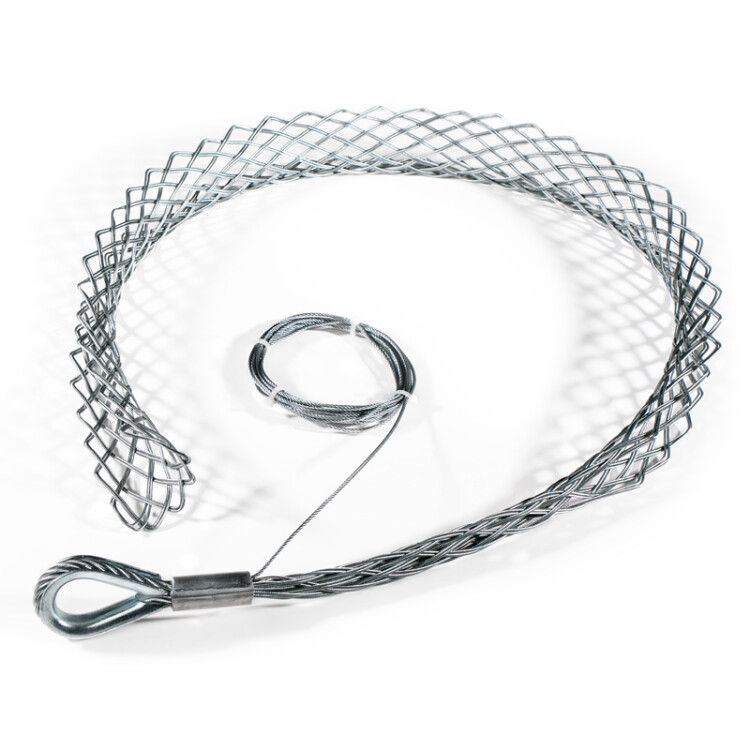

Чулок монтажный проходной ЧМп-65/80 серия ПРОФИ - 73782 КВТ

Чулок монтажный проходной ЧМп-65/80 серия ПРОФИ от бренда КВТ - это прочный и гибкий элемент для безопасной протяжки кабелей диаметром 65–80 мм через кабельные каналы и трубопроводы. Конструкция обеспечивает равномерное распределение нагрузки, предотвращая повреждение изоляции, а фиксация стальным тросом гарантирует надёжное соединение с тянущими устройствами.

Назначение и область применения

Чулок монтажный проходной ЧМп-65/80 серия ПРОФИ предназначен исключительно для захвата и протяжки крупногабаритных силовых и контрольных кабелей в кабельных канализациях, коллекторах, трубах и других закрытых трассах. Применяется при прокладке кабелей в зданиях, на промышленных объектах, в энергообъектах и на транспорте - там, где требуется перемещение кабеля без механических повреждений.

Технические характеристики

• Диаметр кабеля: 65–80 мм - подходит для кабелей среднего и большого сечения
• Материал: оцинкованная сталь - устойчив к коррозии, долговечен в агрессивных условиях
• Количество жил: 5 - обеспечивают высокую прочность и равномерное распределение усилия
• Тип головки: открытый - позволяет свободно одевать на кабель без демонтажа концевых частей
• Исполнение наконечника: открытое - удобно для быстрой установки и снятия
• Цвет: стальной - соответствует материалу корпуса, не требует покраски

Совместимость и монтаж

Чулок монтажный проходной ЧМп-65/80 серия ПРОФИ совместим с вертлюгами, тросами-лидерами и другими элементами системы протяжки. Для фиксации используется стальной трос - он продевается через отверстия в плетённой части и затягивается, образуя плотное соединение с кабелем. Установка не требует специальных инструментов: достаточно правильно расположить чулок на кабеле и затянуть трос. Гибкая петля позволяет легко проходить через изгибы до 90° без перегрузки материала.

Особенности конструкции

Плетёная конструкция из пяти жил оцинкованной стали обеспечивает эластичность и сохраняет форму даже после многократных нагрузок. Отличие от аналогов - отсутствие паяных концов: все соединения выполнены методом ручного плетения, что исключает хрупкие участки. Это делает ЧМп-65/80 серия ПРОФИ особенно надёжным при длительном использовании и в условиях повышенной вибрации.

Преимущества

• Равномерное распределение нагрузки по всей поверхности захвата снижает риск повреждения оболочки и изоляции кабеля
• Высокая прочность оцинкованной стали выдерживает значительные тянущие усилия
• Мультиразмерность - один чулок подходит для целого диапазона диаметров (65–80 мм), экономит запасы и время на замену
• Открытая форма позволяет использовать чулок без снятия кабельных наконечников или термоусадочных элементов
• Не требует обслуживания - не боится влаги, пыли, температурных перепадов

Ограничения применения

• Не предназначена для работы с кабелями меньше 65 мм - возможен проскальзывание
• Не рекомендуется применять в условиях постоянного контакта с открытым огнём или высоких температур (>150 C)
• Не следует использовать в качестве основного крепления кабеля - только для временной протяжки
• Запрещено применять с кабелями, имеющими острые металлические элементы на поверхности (например, бронированные с торчащими проволочками) - есть риск пореза плетения

Примеры использования

• Протяжка силового кабеля ААБл 4×240 через кабельную канализацию в подвале промзоны
• Укладка контрольного кабеля КГ 5×35 в технологическом тоннеле на заводе
• Перемещение кабеля в горизонтальном участке кабельного тракта с несколькими поворотами
• Работа с кабелем в условиях повышенной влажности - например, в насосной станции

Практические советы

• Перед протяжкой проверьте внутреннюю поверхность кабеля - удалите острые края брони или оплётки, чтобы не повредить плетение чулка
• Затягивайте стальной трос равномерно, не допускайте перекосов - это увеличивает срок службы и надёжность фиксации
• При работе с длинными трассами используйте вертлюг между чулком и тросом-лидером - предотвратите скручивание кабеля
• Храните чулок в сухом месте - хотя он оцинкованный, длительный контакт с водой может вызвать окисление в местах повреждения покрытия
• Проверяйте состояние плетения перед каждым использованием - при наличии разрывов или деформаций замените изделие
