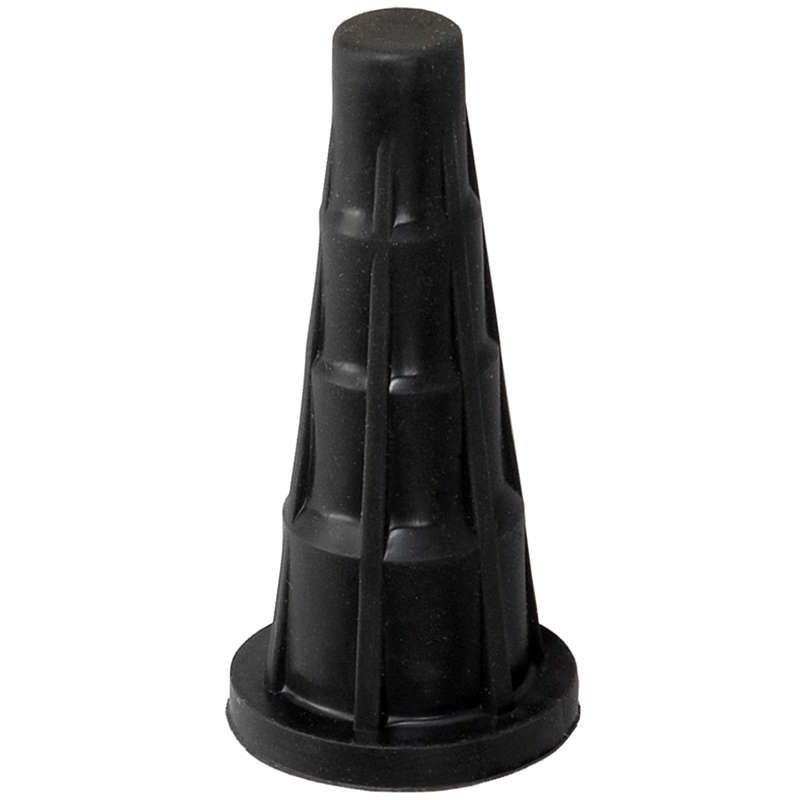

Колпачок концевой 16-150 Инсталл 14048

Колпачок концевой 16-150 от бренда ИНСТАЛЛ - это защитная изоляция для концов силовых кабелей СИП на напряжение до 1 кВ, предназначенная для стационарного монтажа на воздушных линиях электропередачи. Артикул 14048 обеспечивает надёжную герметизацию и безопасность в экстремальных условиях.

Назначение и область применения

Колпачок концевой 16-150 используется для изоляции окончаний самонесущих изолированных проводов (СИП) в сетях до 1000 В. Он защищает открытые жилы от контакта с людьми, животными и окружающей средой, предотвращает проникновение влаги, пыли и грязи внутрь проводника. Применяется исключительно на линиях электропередачи, где требуется долговременная защита соединений и ответвлений.

Технические характеристики

• Сечение проводника: 16–150 кв.мм - подходит для основных типов СИП, используемых в распределительных сетях;
• Диаметр кабеля: 6–19 мм - соответствует внешнему диаметру изолированного провода указанного сечения;
• Рабочее напряжение: 1000 В - рассчитан на использование в низковольтных системах;
• Материал: эластомер - высокоплотная резина с отличной гибкостью и долговечностью;
• Диапазон температур: от -60 до +50 C - сохраняет целостность даже в суровых зимних условиях и летней жаре;
• Устойчивость к УФ-излучению: да - не трескается и не выцветает под прямыми солнечными лучами;
• Масса: 0,06 кг - лёгкий элемент, не создаёт нагрузки на кронштейны и опоры;
• Климатическое исполнение: УХЛ1 по ГОСТ 15150 - предназначено для работы в умеренных и холодных регионах с переменной влажностью.

Совместимость и монтаж

Колпачок концевой 16-150 совместим с любыми СИП-проводниками, имеющими сечение от 16 до 150 кв.мм и наружный диаметр 6–19 мм. Монтаж осуществляется вручную: колпачок просто одевается на конец подготовленного провода и фиксируется плотным прилеганием. Нет необходимости в инструменте, клее или термической обработке. Подходит для установки на столбах, анкерных опорах и точках ответвления. Для гарантированной защиты рекомендуется проверить соответствие диаметра провода перед установкой.

Безопасность и стандарты

Колпачок концевой 16-150 соответствует требованиям безопасности для электроустановок до 1 кВ. Его материал не поддерживает горение и не выделяет токсичных веществ при нагреве. Климатическое исполнение УХЛ1 гарантирует работу в соответствии с ГОСТ 15150, что делает продукт допустимым для использования в России и странах СНГ с континентальным климатом.

Преимущества

• Высокая механическая прочность - не деформируется при монтаже и эксплуатации;
• Долгий срок службы - гарантия 60 месяцев при соблюдении условий эксплуатации;
• Не требует обслуживания - после установки больше никаких действий не нужны;
• Широкий температурный диапазон - работает в Arctic-условиях и в южных районах;
• Защита от влаги и пыли - IP-класс не заявлен, но эластомерная конструкция обеспечивает естественную герметичность.

Ограничения применения

Колпачок концевой 16-150 нельзя использовать для: - проводов с сечением менее 16 кв.мм или более 150 кв.мм; - напряжений выше 1000 В; - внутри помещений, где есть контакт с маслом, растворителями или химически активными жидкостями; - в качестве замены изолирующих зажимов или муфт - он лишь закрывает конец провода, не обеспечивая соединение. Также не следует применять его на повреждённых или неправильно зачищенных концах СИП - это снижает эффективность изоляции.

Примеры использования

• Заглушка конца СИП-провода на входе в дом через воздушную линию;
• Изоляция свободного конца ответвления от ЛЭП к частному дому;
• Защита точки перехода между СИП и кабельной вводной линией;
• Изолирование временно неиспользуемых выводов на опорах.

Практические советы

• Перед установкой обязательно удалите все следы окисления и загрязнений с поверхности жилы - это повысит герметичность;
• Выбирайте колпачок по фактическому диаметру кабеля, а не только по сечению - одинаковые сечения могут иметь разный внешний размер;
• Проверьте, чтобы колпачок полностью покрывал металлическую часть жилы - хотя бы 10–15 мм сверху;
• При работе в сильный ветер или при минусовой температуре согрейте колпачок руками - эластомер становится мягче и легче надевается;
• Артикул 14048 от ИНСТАЛЛ - единственный вариант в этом классе, который сочетает УФ-стойкость, широкий диапазон сечений и длительную гарантию - выбирайте его для проектов, где важна надёжность.
