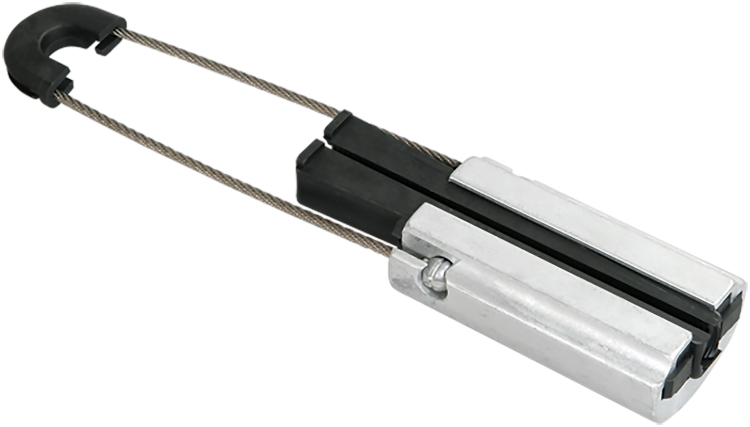

Зажим анкерный ЗАН 70-95/2200 (PA 95-2000) | UZA-14-D95-2000 IEK

Зажим анкерный ЗАН 70-95/2200 (PA 95-2000) от IEK предназначен для крепления и натяжения самонесущих изолированных проводов с изолированной нейтралью. Этот зажим обеспечивает надёжное соединение без повреждения изоляции, рассчитан на длительную эксплуатацию в суровых условиях и не требует специального инструмента при установке.

Назначение и область применения

Зажим анкерный ЗАН 70-95/2200 (PA 95-2000) используется для закрепления и натяжения одиночных самонесущих изолированных проводов (СИП) с изолированной нейтралью. Применяется в воздушных линиях электропередачи напряжением до 1000 В - на опорах, при переходах через дороги, пересечениях с другими коммуникациями, а также там, где требуется механическая фиксация без дополнительных поддерживающих элементов.

Технические характеристики

• Диапазон сечений кабеля: 70–95 мм2 - подходит для проводов СИП-1А, СИП-2А, СИП-4;
• Диаметр натяжного троса: 12,8–15,1 мм - совместим с типичными несущими элементами СИП;
• Максимальная растягивающая нагрузка: 21 600 Н (≈2,2 тс) - обеспечивает безопасное натяжение даже при высокой механической нагрузке;
• Рабочее напряжение: 1000 В - соответствует требованиям для сетей низкого напряжения;
• Материал корпуса: алюминиевый сплав с антикоррозийным покрытием; клинья - устойчивый к УФ-излучению полимер;
• Диапазон рабочих температур: от –60 C до +80 C - работает в условиях Арктики и тропиков;
• Срок службы: 40 лет - долговечность за счёт устойчивости материалов к старению;
• Количество кабелей: один - предназначен для одного провода СИП;
• Тип исполнения: зажим натяжной - не имеет подвижных частей, исключает потери комплектующих.

Совместимость и монтаж

Зажим анкерный ЗАН 70-95/2200 (PA 95-2000) совместим с кабелями СИП-1А, СИП-2А и СИП-4, имеющими сечение 70–95 мм2. Монтаж выполняется вручную: провод вставляется в зажим, после чего клинья автоматически фиксируют его под давлением. Инструмент не нужен - достаточно равномерного усилия руками. Клинья саморегулируются, плотно охватывают изоляцию и не допускают её повреждения. Отсутствие болтов, гаек и других мелких деталей снижает риск потерь на объекте.

Безопасность и стандарты

Зажим анкерный ЗАН 70-95/2200 (PA 95-2000) соответствует требованиям к электроустановкам напряжением до 1000 В. Конструкция исключает контакт между металлическими частями и токоведущим проводником - изоляция сохраняется целостной. Материалы сертифицированы на устойчивость к воздействию внешней среды, что гарантирует безопасность при эксплуатации в открытых линиях.

Преимущества

• Не требует инструмента - монтаж быстрый, доступен даже без опытного персонала;
• Защита изоляции - рифлёная поверхность клиньев предотвращает проскальзывание без порезов;
• Устойчивость к коррозии - алюминиевый корпус не ржавеет, даже при повышенной влажности;
• Долговечность - срок службы 40 лет минимум, материалы не теряют прочность под УФ-облучением;
• Надёжная фиксация - клинья работают автономно, не требуют регулировки после установки;
• Лёгкий вес - удобен для работы на высоте и на удалённых участках ЛЭП.

Ограничения применения

• Не применяется для многожильных кабелей - только для одиночных проводов СИП;
• Не предназначен для крепления неизолированных проводов - изоляция обязательна;
• Не рекомендован для мест с постоянным ударным или вибрационным воздействием - возможна потеря эффективности фиксации;
• Не следует использовать при температурах ниже –60 C или выше +80 C - выход за пределы заявленного диапазона снижает надёжность.

Примеры использования

• Крепление СИП на угловых опорах ВЛ-0,4 кВ;
• Натяжение провода при проходе через автомобильную дорогу;
• Фиксация на конце линии перед входом в распределительный щит;
• Удержание провода на промежуточных опорах в районах с сильными ветрами;
• Монтаж в северных регионах России, где важны морозостойкость и долговечность.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - 70–95 мм2 - чтобы избежать недотяга или перетяги;
• Обязательно используйте зажим только с изолированным проводом - не применять для голых проводов;
• При монтаже на высоте - убедитесь, что зажим полностью защёлкнут: клинья должны войти в корпус до упора;
• Не затягивайте слишком сильно - зажим саморегулирующий, лишнее усилие не увеличивает надёжность;
• При замене старого зажима - осмотрите состояние изоляции провода: если есть повреждения, замените кабель перед установкой нового ЗАН 70-95/2200 (PA 95-2000);
• Храните в сухом месте - хотя материал устойчив к влаге, длительное намокание может влиять на пластиковые элементы.
