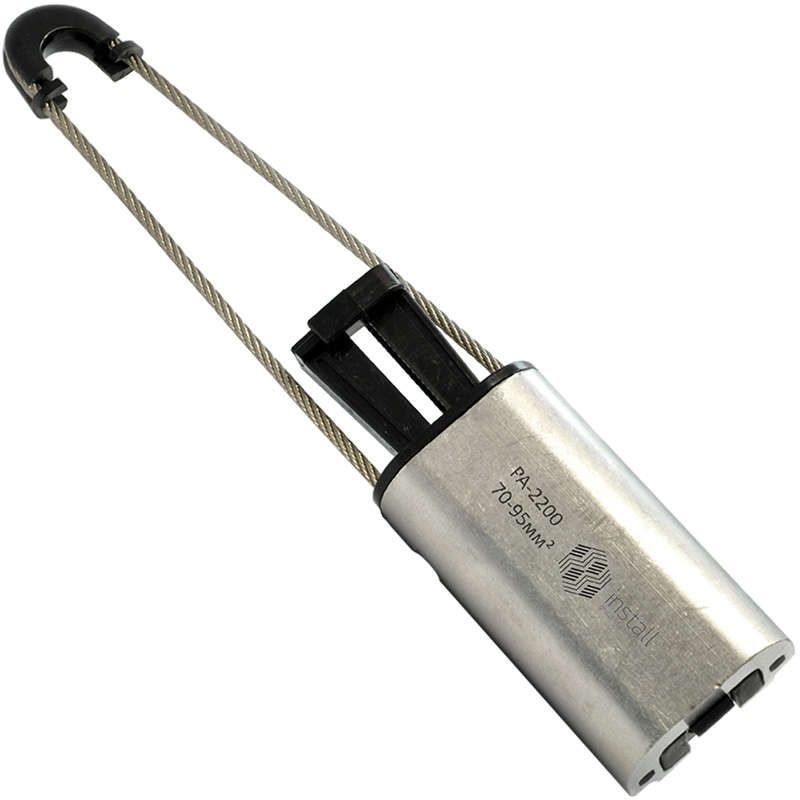

Зажим натяжной клиновой РА-2200 (сечение 70-95кв.мм; d14-18мм.) ИНСТАЛЛ 12027

Зажим натяжной клиновой РА-2200 (артикул 12027) от бренда Инсталл предназначен для надежного натяжного крепления изолированных несущих жил проводов СИП-2 на воздушных линиях электропередачи. Конструкция обеспечивает прочную фиксацию без необходимости использования инструментов, что ускоряет монтаж и снижает риск повреждения изоляции.

Назначение и область применения

Зажим натяжной клиновой РА-2200 используется для закрепления и натяжения проводов СИП-2 на опорах ВЛ, а также на других конструкциях - например, на стенах зданий, столбах освещения или переходах через дороги. Подходит для систем с высокими механическими нагрузками, где требуется долговременная стабильность крепления. Применяется в сетях напряжением до 1 кВ, согласно требованиям СТО ПАО «Россети».

Технические характеристики

• Сечение проводника: 95–120 мм2 - подходит для средних и крупных сечений СИП-2
• Диаметр провода: 14–18 мм - совместим с типичными размерами изолированной несущей жилы
• Максимальная нагрузка: 21 кН - предельная допустимая нагрузка при испытаниях
• Предельная нагрузка: 20 кН - максимальная рабочая нагрузка при нормальной эксплуатации
• Материал корпуса: алюминиевый сплав - легкий, коррозионностойкий, хорошо рассеивает тепло
• Элементы крепления: пластик с армированием стекловолокном - высокая прочность, устойчивость к деформациям
• Тросик: из нержавеющей стали - не ржавеет, сохраняет прочность при перепадах температур
• Диапазон рабочих температур: от -60 C до +50 C - работает в условиях сурового климата
• Стойкость к УФ-излучению: да - не выгорает и не теряет прочность под прямыми солнечными лучами
• Гарантийный срок: 12 месяцев - соответствие заявленным эксплуатационным параметрам

Совместимость и монтаж

Зажим РА-2200 совместим исключительно с проводами СИП-2 и аналогичными изолированными несущими жилами указанного сечения и диаметра. Монтаж выполняется без инструментов: достаточно вставить жилу в зажим, зафиксировать её клином и затянуть тросик с помощью шаровых креплений на концах - они позволяют легко ориентировать зажим в нужном направлении даже при сложных углах установки. Клинья и вставка плотно прилегают к поверхности жилы, предотвращая проскальзывание.

Безопасность и стандарты

Зажим РА-2200 соответствует требованиям СТО 34.01-2.2-002 ПАО «Россети» и имеет официальный сертификат соответствия. Обозначение по стандарту: ЗА-20. Все материалы прошли проверку на безопасность при длительной эксплуатации в открытых условиях. Алюминиевый корпус не создаёт гальванической пары с медью или алюминием проводов, исключая электрохимическую коррозию.

Преимущества

• Не требует специального инструмента - экономит время и снижает стоимость монтажа
• Высокая механическая прочность - выдерживает нагрузки выше нормативных
• Устойчивость к экстремальным температурам и УФ-излучению - долгий срок службы вне зависимости от региона
• Шаровые крепления на тросиках - обеспечивают свободную угловую регулировку при установке
• Пластиковая вставка с армированием - не деформируется под давлением и не трескается при заморозках

Ограничения применения

Зажим РА-2200 нельзя использовать для проводов другого типа - например, СИП-4, АВК или голых проводов. Также он не предназначен для крепления многожильных проводов сечением менее 95 мм2 или более 120 мм2 - это может вызвать проскальзывание или повреждение изоляции. Не применяйте зажим в местах постоянного контакта с острыми кромками металлических конструкций - возможна abrasion изоляции.

Примеры использования

• Крепление СИП-2 на анкерных опорах ВЛ 0,4 кВ
• Переход провода с опоры на стену здания
• Фиксация ответвлений к домовым вводам
• Установка на промежуточных опорах в районах с сильными ветровыми нагрузками

Практические советы

• Перед установкой проверьте диаметр жилы - он должен точно попадать в диапазон 14–18 мм. Небольшое отклонение может снизить надежность фиксации.
• При монтаже на вертикальных поверхностях используйте шаровые крепления для естественного выравнивания усилия - так снижается риск перегрузки одного элемента.
• Не затягивайте тросик слишком сильно - достаточное усилие достигается при плотном прилегании клиньев. Перетяжка может повредить пластиковую вставку.
• При работе в холодную погоду (ниже -40 C) избегайте ударных нагрузок на корпус - алюминий становится хрупче.
• Зажим РА-2200 (артикул 12027) от Инсталл - единственный вариант в этой категории, который сочетает простоту монтажа и соответствие стандартам Россетей.
