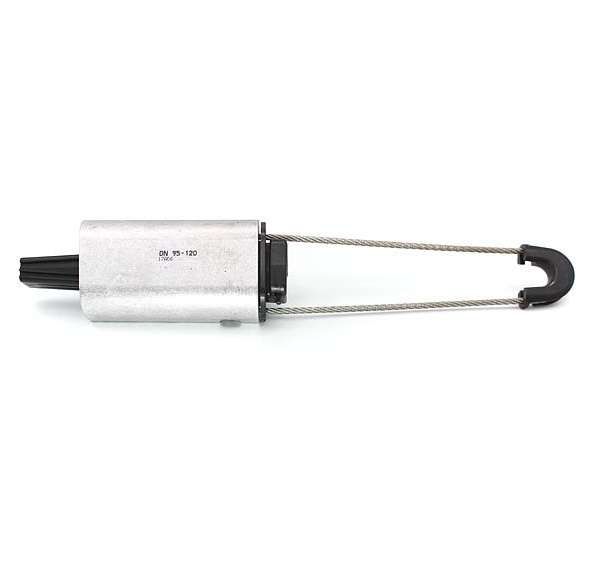

Зажим анкерный DN 95-120 (95-120кв.мм) НИЛЕД 10100391

Зажим анкерный диаметр 95–120 кв. мм от НИЛЕД (арт. 10100391) предназначен для надёжного крепления изолированных несущих жил СИП-2 на анкерных и угловых опорах. Его конструкция позволяет выполнять монтаж без инструментов, сохраняя целостность изоляции и выдерживая значительные механические нагрузки.

Назначение и область применения

Зажим анкерный диаметр 95–120 кв. мм используется исключительно для крепления несущей жилы кабеля СИП-2 на точках ответвления, поворотов и окончаний линий электропередачи. Применяется на анкерных и анкерно-угловых опорах, где требуется передача механической нагрузки от троса на опору без повреждения изоляции. Подходит для воздушных ЛЭП напряжением до 1 кВ.

Технические характеристики

• Номинальное сечение проводника: 95 кв. мм
• Максимальное сечение проводника: 120 кв. мм
• Тип зажима: Анкерный клиновой
• Предельная нагрузка: 22 кН
• Материал корпуса: Алюминиевый сплав, изготовленный методом экструзии
• Трос: С шаровыми креплениями на обоих концах
• Защита троса: Наличие коушки против износа при креплении на крюке/кронштейне
• Рабочая температура: От –60 C до +40 C
• Температура монтажа: Минимум –20 C

Совместимость и монтаж

Зажим анкерный диаметр 95–120 кв. мм совместим только с кабелями типа СИП-2, имеющими несущую алюминиевую жилу указанного сечения. Монтаж выполняется вручную: достаточно вставить жилу в зажим, закрыть крышку и затянуть болты до щелчка - инструменты не требуются. Шаровые крепления позволяют свободно ориентировать трос относительно точки крепления на кронштейне, снижая риск перегиба и местного давления на изоляцию.

Безопасность и стандарты

Зажим соответствует требованиям к механической прочности и долговечности для воздушных линий электропередачи. Конструкция предотвращает самопроизвольное раскрытие и проскальзывание жилы даже при максимальной нагрузке. Однако не сертифицирован для работы в условиях повышенной взрывоопасности или химически активной среды.

Преимущества

• Высокая прочность: способен выдерживать до 22 кН усилия - достаточна для большинства типичных ЛЭП
• Устойчивость к коррозии: алюминиевый сплав корпуса не ржавеет, подходит для влажных и солёных районов
• Компактность: занимает мало места на опоре, легко помещается в ограниченном пространстве
• Быстрый монтаж: установка без гаечных ключей, плоскогубцев или других инструментов
• Защита троса: коуш предотвращает истирание при контакте с металлическим кронштейном

Ограничения применения

• Не для кабелей СИП-1, СИП-3, СИП-4 - только для СИП-2 с несущей жилой
• Нельзя использовать при температуре ниже –20 C во время монтажа - материал становится хрупким
• Не предназначена для многожильных медных или алюминиевых проводов без изоляции
• Не рекомендовано применение в районах с частыми циклами замораживания-оттаивания при наличии воды внутри зажима

Примеры использования

• Фиксация СИП-2 на конце линии перед входом в дом
• Крепление на анкерной опоре в месте изменения направления трассы
• Подвеска на кронштейне между двумя столбами при необходимости натяжения
• Установка на угловых опорах в городских сетях с плотной застройкой

Практические советы

• Перед монтажом проверьте, чтобы сечение жилы СИП-2 находилось точно в диапазоне 95–120 кв. мм - меньшие или большие значения вызовут плохой контакт или деформацию
• Обязательно используйте коуш - он продлевает срок службы тросика, особенно при креплении на острых кромках кронштейнов
• При работе зимой нагрейте зажим до комнатной температуры хотя бы за час до установки - это повысит пластичность материала
• Проверяйте после монтажа, что трос свободно вращается в шаровом соединении - это гарантирует равномерное распределение нагрузки
• Зажим анкерный диаметр 95–120 кв. мм от НИЛЕД (арт. 10100391) не требует периодического обслуживания, но осмотр через год после монтажа обязателен
