Анкерный зажим DN-120 Rpi | 13402132 NILED НИЛЕД

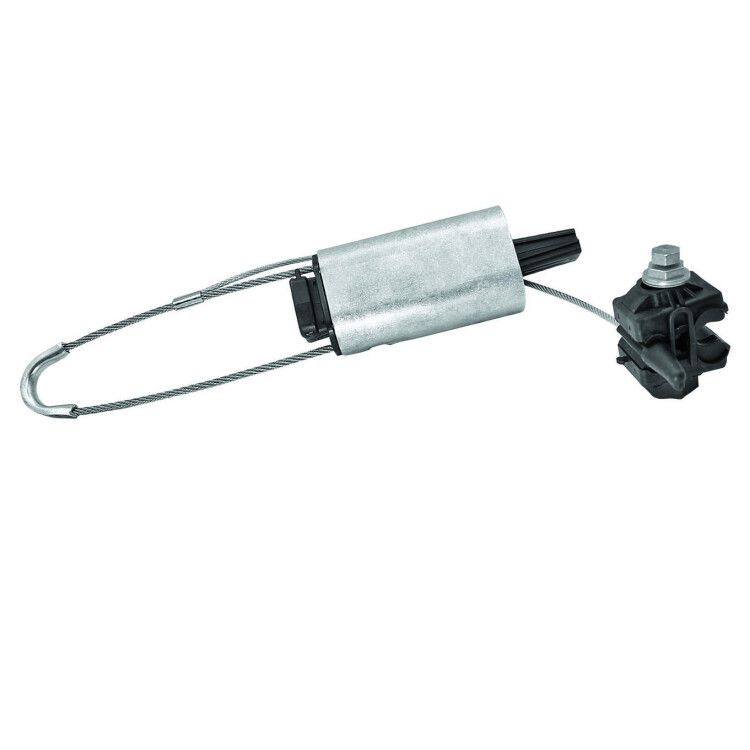

Зажим анкерный DN 120 Rpi (95-120 кв.мм) от бренда НИЛЕД предназначен для надежного анкерного крепления защищённых проводов СИП-3 на концевых и угловых опорах воздушных линий электропередачи напряжением до 35 кВ. Артикул 13402132 обеспечивает механическую прочность и долговечность в экстремальных условиях.

Назначение и область применения

Зажим анкерный DN 120 Rpi (95-120 кв.мм) используется для фиксации несущей жилы защищённых проводов СИП-3 на натяжных изоляторах с оконцевателем типа «серьга». Применяется исключительно на концевых и угловых опорах воздушных линий электропередачи напряжением 6–35 кВ. Подходит для систем, где требуется высокая механическая нагрузка и устойчивость к внешним воздействиям.

Технические характеристики

• Тип зажима: натяжной, стационарный
• Сечение проводника: 95–120 кв.мм
• Предельная нагрузка: 30 кН
• Рабочее напряжение: 6–35 кВ
• Материал корпуса: сплав алюминиевый / стеклоармированный полиамид
• Количество жил: одна (несущая жила СИП-3)
• Диапазон рабочих температур: от -60 до +50 C
• Стойкость к УФ-излучению: да
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Зажим анкерный DN 120 Rpi (95-120 кв.мм) совместим только с натяжными изоляторами, имеющими оконцеватель типа «серьга». Рекомендовано использование с моделями SML 70/10 и SML 70/20. Монтаж выполняется в несколько этапов:

1. Вытянуть тросик из корпуса зажима.
2. Завести тросик в «серьгу» изолятора и закрепить обратно на зажиме.
3. Выдвинуть клиновые вставки и поместить между ними несущую жилу СИП-3.
4. Вручную заклинить вставки внутри корпуса.
5. Натянуть провод - это завершает процесс зажима.
6. Для выравнивания потенциалов необходимо дополнительно установить прокалывающий зажим и произвести прокол изоляции с использованием изолированного гаечного ключа CL 13 Click.

Не допускается применение других типов изоляторов или инструментов - это снижает надёжность соединения.

Безопасность и стандарты

Зажим анкерный DN 120 Rpi (95-120 кв.мм) соответствует требованиям к электроустановкам напряжением до 35 кВ. Конструкция обеспечивает безопасную работу в условиях повышенной влажности, перепадов температур и UV-облучения. Материалы не поддерживают горение и не выделяют токсичных веществ при нагреве.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 30 кН, что достаточно для длинных пролётов и сильных ветровых нагрузок.
• Устойчивость к климатическим факторам: работает при температурах от -60C до +50C и не стареет под прямыми солнечными лучами.
• Автоматическая фиксация через клиновой механизм - не требует сложных инструментов для первичного затягивания.
• Совмещённая функция: одновременно обеспечивает механическое крепление и подготовку к электрическому контакту через прокалывающий зажим.

Ограничения применения

• Не применяется для проводов СИП-1, СИП-2, СИП-4 - только для СИП-3 с алюминиевой несущей жилой.
• Не подходит для распределительных щитов, внутренней проводки или подземных кабельных линий.
• Требует обязательного использования прокалывающего зажима для электрического контакта - сам по себе не создаёт проводящего соединения.
• Не рекомендуется для многожильных проводов или проводов с сечением менее 95 кв.мм - возможна проскальзывание и повреждение.

Примеры использования

• Крепление СИП-3 на конце ЛЭП перед переходом на кабельную вводную линию.
• Анкерное крепление на угловых опорах ВЛ 10–20 кВ в сельской местности.
• Фиксация провода на деревянных или железобетонных опорах в регионах с суровым климатом (Сибирь, Дальний Восток).

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 95–120 кв.мм. Отклонение в меньшую сторону может вызвать проскальзывание.
• Обязательно используйте изолированный ключ CL 13 Click для прокалывающего зажима - недостаточный момент срыва приведёт к плохому контакту.
• Проверяйте целостность тросика и клиньев перед установкой - повреждённые элементы замените.
• На участках с частыми осадками и гололёдом регулярно контролируйте натяжение провода - возможно ослабление после длительной эксплуатации.
• Зажим DN 120 Rpi (95-120 кв.мм) не требует смазки - материалы самоувлажняющиеся и антикоррозийные.
