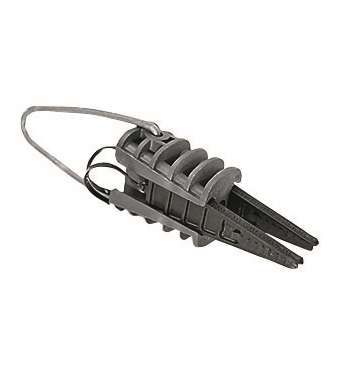

Зажим анкерный DN 126 (2х16-4х35 мм2, 8 кН) | 10602381 NILED - замена на 10600129 НИЛЕД

Зажим анкерный для проводов ввода DN 126 от НИЛЕД - надёжное решение для фиксации и натяжения проводов СИП-4 на воздушных линиях электропередачи. Подходит для двух- и четырёхжильных кабелей сечением 16–35 мм2, выдерживает нагрузку до 8 кН. Артикулы 10600129 и 10602381 обеспечивают совместимость со стандартными опорами и креплениями.

Назначение и область применения

Зажим анкерный для проводов ввода DN 126 используется для закрепления и натяжения самонесущих изолированных проводов (СИП-4) на опорах ЛЭП. Применяется при вводе электроэнергии в дома, предприятия и другие объекты, особенно в условиях трёхфазного подключения. Обеспечивает механическую прочность и долговечность соединений в открытых сетях.

Технические характеристики

• Предельная нагрузка: 8 кН - способен выдерживать значительное натяжение провода без деформации
• Сечение проводника: 16–35 мм2 - подходит для проводов 2×16 мм2 и 4×35 мм2
• Тип зажима: натяжной - обеспечивает постоянное усилие на проводе
• Тип системы: СИП-4 - специально адаптирован под изолированные провода этого типа
• Количество жил: 2 или 4 - работает с двужильным и четырёхжильным кабелем
• Материал корпуса: сплав алюминия + стеклоармированный полиамид - легкий, коррозионностойкий, не требует окраски
• Рабочий температурный диапазон: –60…+50 C - сохраняет прочность в суровом климате
• Устойчивость к УФ-излучению: да - не теряет свойств под прямыми солнечными лучами
• Способ монтажа: стационарный - устанавливается один раз и не рассчитан на частые перестановки
• Гарантийный срок: 60 месяцев - подтверждённая долговечность в реальных условиях эксплуатации

Совместимость и монтаж

Зажим DN 126 имеет съёмную скобу, что упрощает установку и демонтаж без потери целостности конструкции. Монтаж выполняется на опорах ЛЭП с помощью болтовых соединений. Диаметр посадочного места соответствует стандартным кронштейнам для СИП-4. Для правильной работы необходимо соблюдать рекомендованное сечение провода - использование проводов меньшего или большего сечения снижает надёжность крепления.

Безопасность и стандарты

Зажим анкерный для проводов ввода DN 126 соответствует требованиям к механической прочности и экологической стойкости, применяемым в распределительных сетях России. Отсутствие металлических элементов в основной части корпуса исключает риск гальванической коррозии при контакте с алюминиевыми проводами. Устойчивость к УФ-излучению и широкий температурный диапазон делают его безопасным для длительной эксплуатации вне помещений.

Преимущества

• Высокая прочность при малом весе - благодаря композитному материалу корпуса
• Не требует обслуживания - не ржавеет, не нуждается в смазке или покраске
• Удобство монтажа - съёмная скоба позволяет легко зафиксировать провод даже на высоте
• Долговечность - гарантия 5 лет и устойчивость к агрессивной среде
• Подходит для всех типов СИП-4 - универсальное решение для новых и модернизируемых ЛЭП

Ограничения применения

Зажим DN 126 не предназначен для использования с другими типами проводов - например, АС, АСС, или неизолированными проводниками. Также не следует применять его в качестве поддерживающего зажима - он рассчитан только на натяжение. Не допускается многократная сборка-разборка: после первого монтажа снятие и повторное использование может повредить внутренние клинья и снизить несущую способность.

Примеры использования

• Крепление ввода СИП-4 4×35 мм2 от столба к щитовой на даче
• Натяжение фазных проводов на опоре при замене старой ЛЭП на современную систему
• Фиксация проводов в местах ответвлений к трансформаторным подстанциям
• Установка в регионах с зимними температурами ниже –40 C - например, в Якутии или Чукотке

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только 16–35 мм2
• При затяжке болтов соблюдайте момент, указанный в инструкции - переусиливать нельзя
• Для многожильных кабелей (4×35) убедитесь, что все жилы равномерно расположены внутри зажима
• Не используйте инструменты с острыми кромками - можно повредить поверхность полиамида
• При замене старого зажима - всегда проверяйте состояние провода под ним; возможна усталость материала
