Зажим анкерный клиновой PA25x100 2-4x16-35 мм2 инд. упак. EKF PROxima | pa-25-100-r

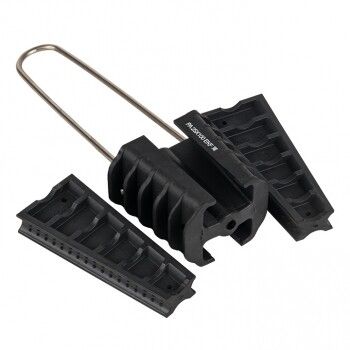

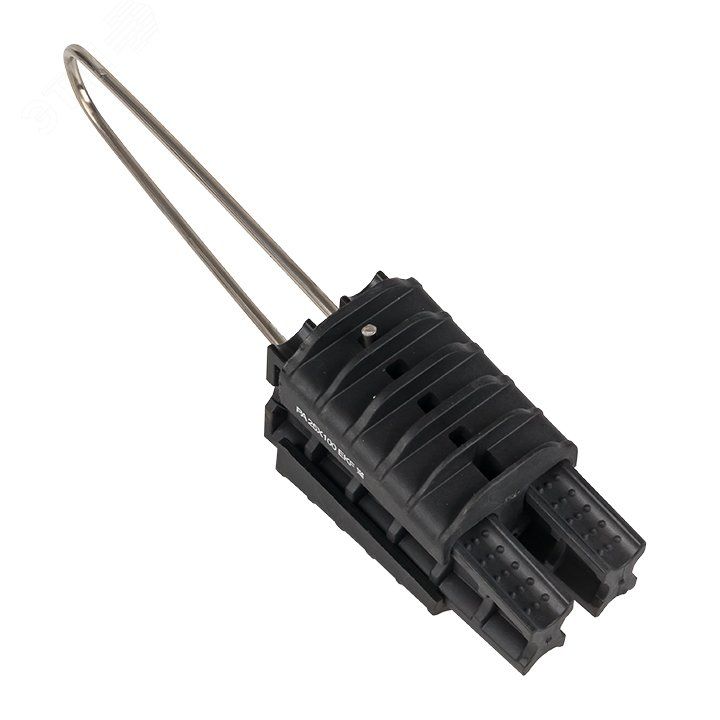

Зажим анкерный клиновой EKF PA-25-100 - надёжное решение для крепления ответвлений СИП-4 на воздушных линиях. Применяется при абонентских подключениях, обеспечивает прочную фixацию провода за счёт клинового механизма и устойчив к экстремальным условиям окружающей среды.

Назначение и область применения

Зажим анкерный клиновой EKF PA-25-100 используется для анкерного крепления самонесущего изолированного провода (СИП-4) при подводе электроэнергии к домам, хозпостройкам и другим объектам. Подходит для установки на опорах, кронштейнах и крюках. Предназначен исключительно для фиксации одного кабеля - не является распределителем или соединителем нескольких проводов.

Технические характеристики

• Диаметр натяжного троса: 16–35 мм - соответствует внешнему диаметру СИП-4 сечением 16–35 мм2;
• Рабочее сечение жилы: 16 мм2 - оптимизирован для кабелей этого класса; большие сечения требуют проверки совместимости;
• Максимальная растягивающая нагрузка: 3400 Н - выдерживает механическую нагрузку, возникающую при натяжении провода;
• Материал корпуса: полиамид - устойчив к УФ-излучению, перепадам температур и химическим воздействиям;
• Элементы крепления: сталь - обеспечивают прочность и долговечность;
• Исполнение: не изолированный - требуется дополнительная изоляция мест соединения;
• Количество кабелей: 4 - указывает на количество точек фиксации внутри зажима, но он рассчитан на один кабель;
• Защитное покрытие: лакированная сталь - предотвращает коррозию;
• Диапазон рабочих температур: от –60 C до +60 C - работает в условиях суровых зим и жаркого лета;
• Цвет: черный - маскирует загрязнения и снижает нагрев от солнца.

Совместимость и монтаж

Зажим EKF PA-25-100 совместим с кабелями СИП-4, имеющими внешний диаметр 16–35 мм. Для монтажа:

• Установите зажим на кронштейн или крюк через дужку с внутренним замком - она легко фиксируется без дополнительных элементов;
• Вставьте СИП-4 в канал зажима так, чтобы изоляция находилась между клиньями - не допускайте повреждения изоляционного слоя;
• Затяните болты равномерно, пока клинья плотно не охватят провод - контроль усилия не обязателен, но переутяжка недопустима;
• После монтажа обязательно закройте место выхода провода термотрубкой или специальной колпачковой изоляцией - зажим не имеет собственной защиты.

Безопасность и стандарты

Зажим анкерный клиновой EKF PA-25-100 соответствует требованиям к применению в воздушных ЛЭП напряжением до 1 кВ. Соответствие ГОСТ и IEC не указано производителем - рекомендовано использовать в рамках нормативов ПУЭ и Методических рекомендаций Росэнергонадзора.

Преимущества

• Высокая прочность благодаря комбинации полиамида и стали - выдерживает длительные механические нагрузки;
• Стойкость к УФ-излучению и атмосферной коррозии - срок службы увеличен даже в coastal-зоне и промышленных районах;
• Автоматическая фиксация дужки - позволяет быстро смонтировать зажим без гаечных ключей;
• Широкий температурный диапазон - функционален в Арктике и южных регионах России;
• Индивидуальная упаковка - удобство хранения, транспортировки и учёта на объекте.

Ограничения применения

• Не применяется для многожильных кабелей с открытыми жилами - только для цельного СИП-4;
• Не предназначена для крепления проводов сечением более 35 мм2 - возможен риск деформации клиньев;
• Не следует использовать в качестве точки соединения двух участков кабеля - только для анкерного крепления;
• Не изолирует контакт - обязательна герметизация места входа провода в зажим;
• Не подходит для вертикальных нагрузок свыше 3400 Н - превышение вызывает пластическую деформацию.

Примеры использования

• Подключение частного дома к ЛЭП 0,4 кВ через СИП-4 1×16 мм2;
• Крепление ответвления к столбу на дачном участке;
• Фиксация провода на боковой кронштейне рядом с окном многоэтажного дома;
• Установка на деревянных опорах в лесных массивах - благодаря антикоррозийному покрытию.

Практические советы

• Перед монтажом проверьте соответствие диаметра СИП-4 заявленному диапазону 16–35 мм - используйте штангенциркуль;
• Если провод слишком тугой, не насильно заправляйте его - осмотрите наличие повреждений изоляции;
• При использовании в снежных регионах регулярно проверяйте состояние зажима после гололёда - ледяная корка может усиливать нагрузку;
• Не используйте старые зажимы после демонтажа - клинья теряют эластичность и не восстанавливаются;
• Храните в сухом месте - хотя материал устойчив к влаге, попадание воды в открытый механизм перед монтажом затрудняет сборку.
