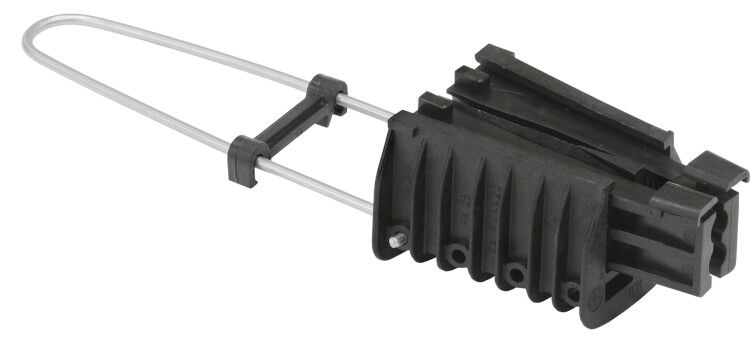

Зажим анкерный ЗАБ 16-25 DN 123 16-25 мм IEK UZA-14-D16-D25-S

Зажим анкерный IEK ЗАБ 16-25 (DN 123) - это надежное крепление для анкерной фиксации до четырех самонесущих изолированных проводов (СИП) с диаметром 16–25 мм. Продукт рассчитан на длительную эксплуатацию в открытой сети и подходит для установки на опорах, кронштейнах и крюках. Артикул UZA-14-D16-D25-S соответствует модели EV019449.

Назначение и область применения

Зажим анкерный IEK ЗАБ 16-25 используется для закрепления и натяжения самонесущих изолированных проводов (СИП) в воздушных линиях электропередачи. Подходит для подключения абонентских вводов к столбам, а также для создания анкерных участков на промежуточных опорах. Четыре канала позволяют одновременно зафиксировать до четырех проводов - идеально для трехфазных систем с нулевой жилой.

Технические характеристики

• Диапазон сечений кабеля: 16–25 мм (соответствует СИП-1, СИП-2, СИП-4)
• Максимальная растягивающая нагрузка: 1961 Н (около 200 кг силы)
• Диаметр натяжного троса: 7,2–8,7 мм
• Количество каналов для кабелей: 4
• Материал корпуса: сталь с пластиковым покрытием
• Защитное покрытие: антикоррозийное, устойчивое к УФ-излучению и перепадам температур
• Срок службы: 40 лет
• Модель/исполнение: EV019449 / UZA-14-D16-D25-S

Совместимость и монтаж

Зажим анкерный IEK ЗАБ 16-25 совместим со всеми типами СИП, имеющими диаметр 16–25 мм. Монтаж выполняется без инструментов:

• Провода вставляются в каналы - клинья расположены снаружи, что упрощает заправку;
• Дужка зажима легко надевается и фиксируется в клиновом механизме;
• На дужке есть дополнительный замок, предотвращающий её случайное выпадение при ветровых нагрузках;
• Длина дужки регулируется: 90–150 мм - позволяет гибко крепить к различным кронштейнам и крюкам.

Не требуется обжим, сверление или специальные клещи. После установки проверьте плотность фиксации - провод не должен проскальзывать при легком усилии.

Безопасность и стандарты

Зажим соответствует требованиям к механической прочности и долговечности для наружных электрических сетей. Конструкция исключает повреждение изоляции проводов благодаря рельефной поверхности клиньев. Материалы устойчивы к воздействию солнца, влаги и перепадам температур - подходят для эксплуатации в условиях сурового климата.

Преимущества

• Удобство монтажа - нет необходимости использовать инструменты
• Высокая надежность фиксации - клинья не допускают проскальзывания даже при максимальной нагрузке
• Защита изоляции - рельефная поверхность клиньев не режет оболочку СИП
• Долговечность - срок службы 40 лет при сохранении герметичности и целостности
• Гибкая дужка - адаптируется к разным типам креплений на опорах

Ограничения применения

Зажим анкерный IEK ЗАБ 16-25 не предназначен для:

• Крепления неизолированных проводов (например, АЛ, АС);
• Работы с кабелями меньшим диаметром (менее 16 мм) - возможен слабый контакт и риск соскальзывания;
• Подвески тяжелых металлических тросов - он рассчитан только на СИП;
• Использования внутри помещений или в взрывоопасных средах - продукт создан для наружной установки.

Примеры использования

• Крепление ввода СИП от ЛЭП к фасаду дома (до 4 жил: три фазы + ноль)
• Анкерное крепление на промежуточной опоре при изменении направления трассы
• Фиксация ответвлений к многоквартирному дому или коттеджу
• Закрепление СИП на деревянных или железобетонных кронштейнах

Практические советы

• Перед монтажом убедитесь, что диаметр вашего СИП попадает в диапазон 16–25 мм - слишком тонкий провод не будет надежно зажат.
• При использовании нескольких зажимов на одной опоре соблюдайте равномерное натяжение всех проводов - перекос может вызвать преждевременный износ.
• Проверяйте состояние дужки после установки - замок должен щелкнуть и не двигаться при легком потягивании.
• Для удобства сборки можно временно зафиксировать провода хомутами перед введением в зажим - так проще распределить их по каналам.
• Зажим IEK ЗАБ 16-25 не требует обслуживания, но рекомендуется осмотр через 1–2 года после монтажа - особенно в районах с частыми штормами.
