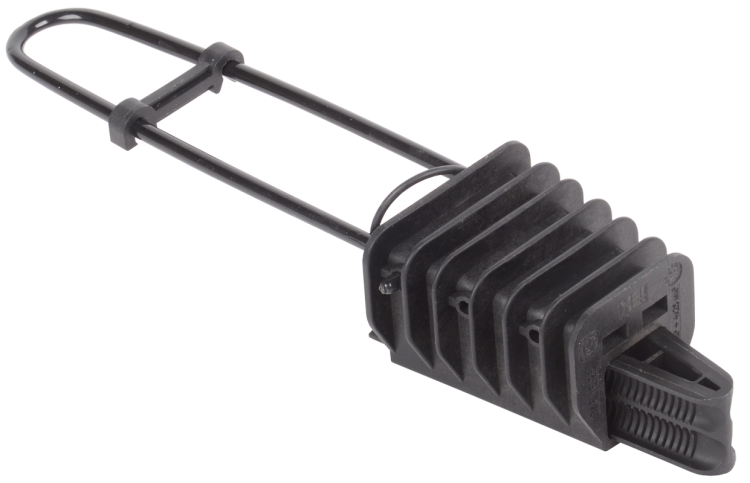

Зажим анкерный ЗАБ 16-25 РА25х100 16-25 мм² IEK (ИЭК) UZA-14-D16-D25

Зажим анкерный ЗАБ 16-25 (РА25х100, PA25x100) от IEK предназначен для надежного крепления четырех самонесущих изолированных проводов (СИП) на опорах и кронштейнах. Модель EV01949 сочетает прочную стальную основу с устойчивым пластиковым корпусом, обеспечивая долговечность даже в экстремальных условиях. Артикул uza-14-d16-d25 соответствует серийному исполнению, рекомендованному для сетей до 1000 В.

Назначение и область применения

Зажим анкерный ЗАБ 16-25 используется для анкерного крепления четырех СИП-проводов в воздушных линиях электропередачи. Применяется при монтаже абонентских вводов, ответвлений от ЛЭП и закреплении проводов на опорах, столбах и кронштейнах. Подходит для городской и сельской инфраструктуры, где требуется надежное механическое крепление без повреждения изоляции.

Технические характеристики

• Диапазон сечений кабеля: 16–25 мм2 - подходит для СИП-2, СИП-4 с указанными сечениями
• Диаметр натяжного троса: 7.2–8.7 мм - совместим с типичными сталеалюминиевыми тросами
• Максимальная растягивающая нагрузка: 1961 Н - способен выдерживать значительные механические усилия
• Рабочее напряжение: до 1000 В - допустимо для низковольтных распределительных сетей
• Диапазон рабочих температур: от –60 до +80 C - работает в суровом климате, включая северные регионы
• Количество жил и кабелей: 4 - одновременно фиксирует четыре провода
• Материал: сталь (несущая часть) + полимер (корпус и клинья) - устойчив к коррозии и УФ-излучению
• Срок службы: 40 лет - рассчитан на длительную эксплуатацию без замены
• Модель/исполнение: EV019449 - внутренний код производителя
• Защитное покрытие: специальное антикоррозийное покрытие - не указано подробнее, но обеспечивает долгую службу в открытой среде

Совместимость и монтаж

Зажим анкерный ЗАБ 16-25 не требует специального инструмента для установки. Кабели помещаются в клинья, которые плотно затягиваются за счет формы и рельефа поверхности - это предотвращает проскальзывание без повреждения изоляции. Дужка зажима легко снимается и фиксируется на кронштейне или крюке. Её длина - 90–150 мм, что позволяет гибко выбирать точки крепления. Дополнительный фиксатор на дужке исключает её случайное выпадение при ветровых нагрузках.

Безопасность и стандарты

Зажим анкерный ЗАБ 16-25 соответствует требованиям к безопасности для оборудования низковольтных воздушных линий. Произведен в соответствии с технологическими нормами IEK для работы в условиях высокой влажности, перепадов температур и воздействия УФ-излучения. Сертифицирован для применения в электроустановках до 1000 В.

Преимущества

• Не требует инструментов - монтаж возможен руками, снижает трудозатраты
• Уникальный рельеф клиньев - гарантирует удержание провода без повреждения изоляции
• Высокая механическая прочность - выдерживает нагрузку до 1961 Н
• Устойчивость к внешней среде - материал не трескается при морозе и не стареет под солнцем
• Долгий срок службы - 40 лет без обслуживания
• Гибкость крепления - дужка с фиксатором адаптируется к различным типам кронштейнов

Ограничения применения

• Не предназначен для крепления более чем четырех проводов - превышение числа кабелей нарушает равномерность нагрузки
• Не использовать для многожильных проводов сечением менее 16 мм2 - риск недостаточного контакта и проскальзывания
• Не применять в качестве изолирующего элемента - зажим не обеспечивает электрическую изоляцию между проводами
• Не рекомендуется для крепления на металлических конструкциях без изолирующих прокладок - возможна коррозия при контакте с агрессивной средой

Примеры использования

• Крепление СИП-4 2×16+1×25 к стене дома при вводе в здание
• Анкерное крепление трех СИП-2 16 мм2 и одного нулевого провода на деревянном столбе
• Фиксация проводов на кронштейне между двумя опорами в условиях сильного ветра
• Подключение абонентского ввода в частном доме с использованием тросовой системы

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 16–25 мм2 - использование вне этого диапазона снижает надежность
• При установке на кронштейн убедитесь, что дужка полностью зафиксирована - проверьте работу дополнительного замка
• Для длинных пролетов используйте два зажима на одном участке - это распределит нагрузку и снизит риск деформации
• При работе в холодную погоду (ниже –30 C) осторожно обращайтесь с пластиковыми элементами - они становятся хрупкими
• Проверяйте состояние клиньев после первого года эксплуатации - особенно в районах с частыми штормами
