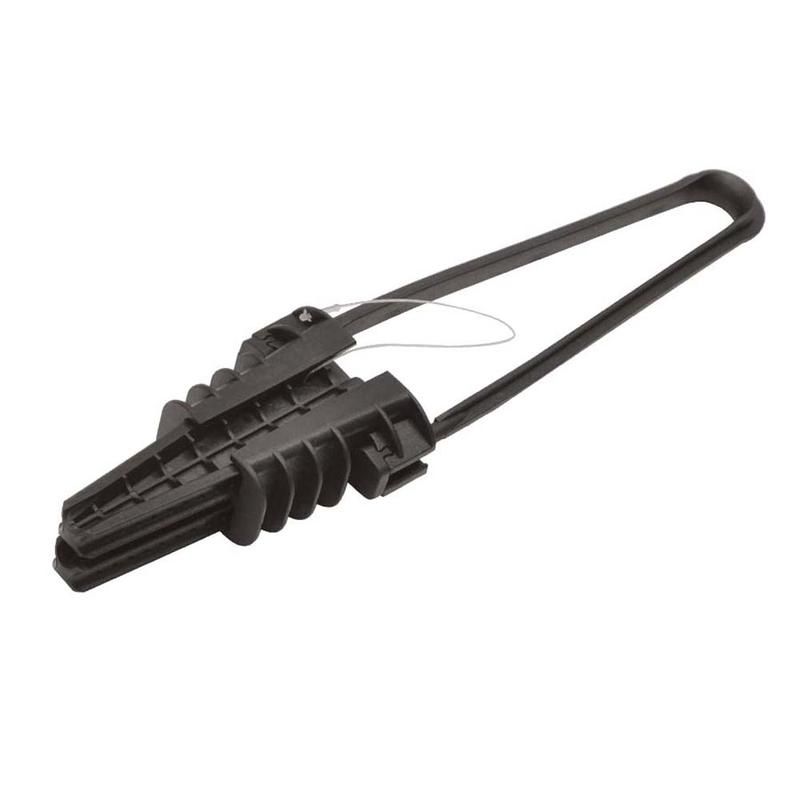

Анкерный зажим РА 25*100 - 00000000074 МЗВА

Зажим анкерный РА 25х100 (DN 123; ЗАБ 16-25М; STC) МЗВА предназначен для фиксации и натяжения воздушных силовых кабелей на опорах ЛЭП. Этот зажим обеспечивает надёжное удержание проводников сечением до 25 кв.мм при максимальной нагрузке 3,5 кН, что делает его подходящим решением для монтажа в условиях повышенных механических усилий.

Назначение и область применения

Зажим анкерный РА 25х100 (DN 123; ЗАБ 16-25М; STC) МЗВА используется для закрепления и натяжения изолированных и неизолированных проводов на опорах воздушных линий электропередачи. Применяется в качестве анкерного элемента там, где требуется зафиксировать проводник с высокой степенью прочности - например, на угловых, концевых опорах или при переходах через препятствия. Подходит для систем с рабочими токами до 10 кВ.

Технические характеристики

• Тип изделия: зажим анкерный
• Максимальное сечение проводника: 25 кв.мм
• Предельная нагрузка: 3,5 кН (эквивалентно около 350 кг силы)
• Размеры: 100 мм длина, 25 мм ширина (по габаритам зажима)
• Обозначения: DN 123, ЗАБ 16-25М, STC - внутренние коды производителя, соответствуют требованиям ГОСТ 18900

Совместимость и монтаж

Зажим анкерный РА 25х100 (DN 123; ЗАБ 16-25М; STC) МЗВА совместим с медными и алюминиевыми проводами сечением до 25 кв.мм. Для установки необходимо:

• Подготовить провод - удалить изоляцию на участке зажима (если применяется изолированный провод);
• Установить зажим так, чтобы провод плотно вошёл в канавку;
• Затянуть болты равномерно, до упора, используя динамометрический ключ (не перетягивать!);
• Проверить отсутствие деформаций металла и свободного перемещения провода после затяжки.

Не рекомендуется использовать с проводами большего сечения - возможна потеря герметичности и снижение прочности соединения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 18900-2013 «Зажимы для воздушных линий электропередачи». Произведено из антикоррозийной стали с цинковым покрытием, обеспечивающим долговечную работу в агрессивной среде. Нагрузочные испытания проведены в соответствии с нормами безопасности для электроустановок.

Преимущества

• Высокая механическая прочность - выдерживает нагрузки до 3,5 кН без деформации;
• Стандартные габариты - легко заменяется на аналогичные модели других производителей;
• Цинковое покрытие - устойчив к коррозии даже в условиях повышенной влажности и промышленной среды;
• Простая конструкция - требует минимум инструментов для монтажа.

Ограничения применения

• Не предназначена для работы с проводами сечением более 25 кв.мм - риск повреждения зажима и аварийного отрыва;
• Не подходит для постоянного погружения в воду или в агрессивные химические среды - хотя есть защита от коррозии, она не рассчитана на длительное воздействие кислот/щелочей;
• Не является изолирующим элементом - при работе с изолированными проводами необходима предварительная подготовка поверхности;
• Не следует применять в местах с частыми вибрациями без дополнительного демпфирования - возможно ослабление крепления.

Примеры использования

• Фиксация провода на концевой опоре ЛЭП 6–10 кВ;
• Узел натяжения на угловой опоре при изменении направления трассы;
• Переход с одного типа опоры на другую (например, с деревянной на железобетонную);
• Крепление ответвлений от основной линии в сельских и городских сетях.

Практические советы

• При монтаже всегда проверяйте соответствие сечения провода - 25 кв.мм - это максимум, который допускает этот зажим. Более толстый провод не войдёт и будет давить на стенки, вызывая трещины.
• После установки сделайте контрольную проверку натяжения через неделю - первые нагрузки могут вызвать слегка просадку материала.
• Для многожильных проводов используйте специальные наконечники - они предотвращают расплетение жил внутри зажима.
• Храните запасные экземпляры РА 25х100 (DN 123; ЗАБ 16-25М; STC) МЗВА в сухом месте - даже с цинковым покрытием, длительное воздействие влаги снижает срок службы.
