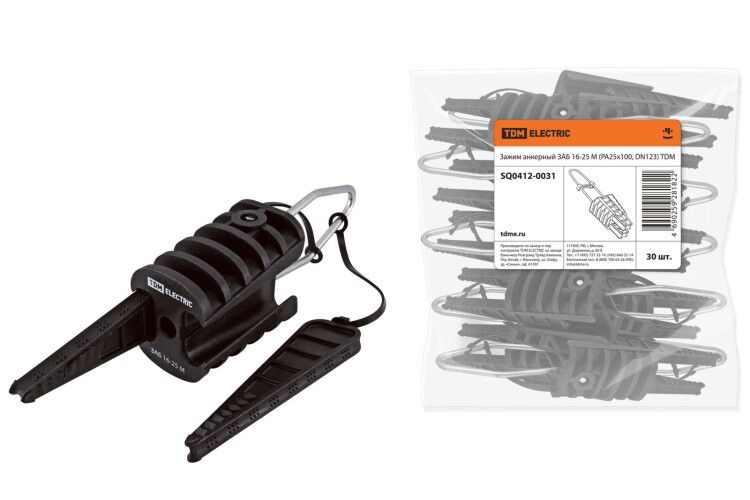

Зажим анкерный ЗАБ 16-25 М (PA25x100, DN123) | SQ0412-0031 TDM

Зажим анкерный ЗАБ 16-25 М (PA25x100, DN123) от TDM ELECTRIC предназначен для надежного крепления и натяжения самонесущих изолированных проводов (СИП) в воздушных линиях электропередач до 1 кВ. Он обеспечивает безопасное подключение абонентов без отключения питания, что особенно важно при модернизации сетей в плотной застройке.

Назначение и область применения

Зажим анкерный ЗАБ 16-25 М используется для:

• крепления СИП на опорах ЛЭП и фасадах зданий;
• подключения новых абонентов к существующей сети под напряжением;
• соединения СИП с неизолированными проводами;
• ввода в трансформаторные подстанции и перехода на силовой кабель.

Подходит для установки в городской среде, где важна безопасность, скорость монтажа и сохранение внешнего вида.

Технические характеристики

• Модель/исполнение: Зажим натяжной
• Обозначение по заводскому каталогу: PA25x100, DN123
• Рассчитан на провода СИП сечением 16–25 мм2
• Основной материал корпуса: полимер, устойчивый к УФ-излучению и перепадам температур
• Металлические элементы: коррозионностойкий сплав, предотвращает окисление в агрессивной среде
• Не требует дополнительной изоляции после монтажа

Совместимость и монтаж

Зажим анкерный ЗАБ 16-25 М совместим с типичными СИП-проводами: СИП-1, СИП-2, СИП-4. Для монтажа требуется стандартный набор инструментов: гаечные ключи, плоскогубцы, возможно - специальный инструмент для затяжки.

Монтаж выполняется на штыревых или горизонтальных опорах. Крепление происходит через металлическую планку с болтовым соединением. Герметичная конструкция позволяет выполнять работы под напряжением без риска замыкания.

Безопасность и стандарты

Зажим соответствует требованиям к электроустановкам до 1 кВ. Конструкция исключает контакт между токоведущими частями и корпусом. Полимерный кожух снижает риск поражения током при случайном прикосновении. Применяется в соответствии с ПУЭ и ГОСТ Р 58691.

Преимущества

• Возможность подключения абонента без отключения питания - минимизация простоев
• Высокая долговечность благодаря устойчивости к УФ-излучению и коррозии
• Чистый внешний вид - отсутствие открытых металлических деталей, подходящий для городской среды
• Ускоренный монтаж - не требует сложной подготовки или демонтажа соседних участков

Ограничения применения

• Не предназначен для использования в линиях выше 1 кВ
• Не рассчитан на механические нагрузки свыше допустимых для СИП 16–25 мм2
• Не следует применять в местах с постоянным контактом с химически активными жидкостями (например, промышленные зоны с агрессивными выбросами)
• Не является заменой основному анкерному креплению на угловых и концевых опорах - применяется как вспомогательный элемент

Примеры использования

• Подключение нового жилого дома к существующей ЛЭП без отключения света всему микрорайону
• Ввод СИП в трансформаторную будку с одновременным переходом на кабель ВВГнг
• Крепление провода на стене многоэтажки вместо старого неизолированного провода
• Ремонт поврежденного участка ЛЭП с минимальным временем простоя

Практические советы

• Перед установкой проверьте соответствие диаметра провода - ЗАБ 16-25 М работает только с СИП 16–25 мм2; использование меньшего или большего сечения недопустимо
• При монтаже на фасаде используйте дополнительные кронштейны для распределения нагрузки
• Не перетягивайте болты - это может повредить внутреннюю защелку и вызвать проскальзывание провода
• Проверяйте состояние полимерного корпуса перед установкой: трещины или выцветание указывают на длительное воздействие УФ - такой зажим лучше заменить
• Для многократного использования в ремонтных работах рекомендуется запасать несколько экземпляров ЗАБ 16-25 М от TDM ELECTRIC - они взаимозаменяемы и стандартизованы
