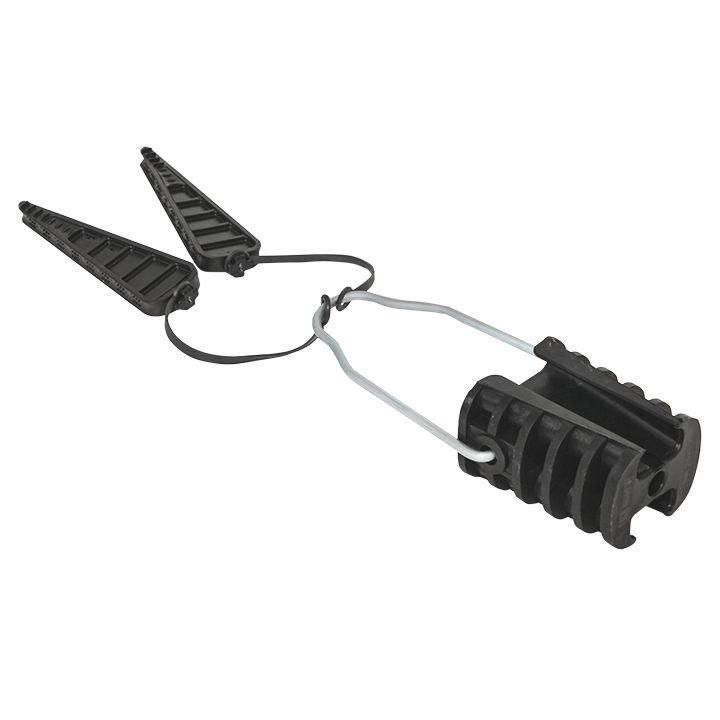

Зажим анкерный клиновой PA25x100P 2-4x16-35 мм2 инд. упак. | pa-25-100p-r EKF

Зажим анкерный клиновой EKF PA25x100P предназначен для фиксации и натяжения самонесущих изолированных проводов (СИП) на опорах ЛЭП. Модель EV019449 с артикулом pa-25-100p-r отличается прочностью алюминиевой конструкции и индивидуальной упаковкой, что делает её удобной как для монтажа, так и для складирования.

Назначение и область применения

Зажим анкерный клиновой EKF PA25x100P используется для закрепления и натяжения СИП-проводов на опорах воздушных линий электропередачи. Подходит для установки на угловых, промежуточных и концевых опорах. Применяется в городской и сельской энергетике, при реконструкции ЛЭП, а также при прокладке новых сетей до 1 кВ.

Технические характеристики

• Диаметр натяжного троса: 16–35 мм - соответствует стандартным сечениям СИП-2, СИП-4 (до 4 жил)
• Количество кабелей: до 4 - позволяет зажимать одновременно четыре изолированных провода
• Материал корпуса: алюминий - легкий, коррозионностойкий, не требует дополнительной антикоррозийной обработки
• Защитное покрытие: лакированное - предотвращает окисление, снижает трение при сборке, сохраняет внешний вид
• Модель: EV019449 - внутренний код производителя, совпадает с артикулом pa-25-100p-r

Совместимость и монтаж

Зажим EKF PA25x100P совместим со всеми типами СИП-проводов с суммарным диаметром до 35 мм. Для монтажа требуется стандартный набор инструментов: гаечные ключи, ножницы для СИП, возможно - динамометрический ключ для точного натяжения. Установка выполняется путём вставки проводов в клинья и затяжки болтов до плотного захвата. Не используйте силовые методы - перетяжка может повредить изоляцию или деформировать алюминиевый корпус.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 52780-2007 и другими нормами для арматуры СИП. Лакированная поверхность исключает риск возникновения электрохимической коррозии при контакте с металлическими элементами опор. Напряжение эксплуатации - до 1 кВ. Не предназначена для работы в условиях повышенной взрывоопасности.

Преимущества

• Индивидуальная упаковка - каждый зажим EKF PA25x100P защищён от механических повреждений и загрязнений, легко транспортируется и хранится
• Удобство закупки - можно купить нужное количество без оптовых заказов, минимизируются потери при переделках
• Стандартный размер - совместим с большинством существующих опорных конструкций и крепёжных элементов
• Высокая долговечность - алюминиевый корпус и лаковое покрытие обеспечивают срок службы более 25 лет в средних климатических условиях

Ограничения применения

• Не применяется для проводов с диаметром менее 16 мм - возможна проскальзывание и потеря натяжения
• Не подходит для многожильных медных проводов без изоляции - материал и форма клиньев рассчитаны именно на СИП
• Не допускается использование в агрессивных средах: поблизости от морского побережья, химических заводов, где есть постоянная соль или кислотные пары
• Не заменяет основную несущую арматуру - работает как вспомогательный элемент натяжения, а не как основной крепёж на нагрузочные опоры

Примеры использования

• Фиксация СИП-4 4×16 мм2 на конце линии перед входом в дом
• Закрепление четырёх жил СИП-2 на угловой опоре в деревне
• Ремонт участка ЛЭП после обрыва - быстрая замена повреждённого зажима
• Подключение распределительного щита через анкерный зажим на столбе

Практические советы

• Перед установкой проверьте диаметр СИП - он должен попадать в диапазон 16–35 мм. Если провод слишком тонкий, используйте специальные вкладыши или другой зажим
• При затяжке болтов равномерно чередуйте их - это предотвратит перекос клиньев и неравномерное давление на изоляцию
• Храните зажим EKF PA25x100P в сухом месте - даже с лаковым покрытием длительное воздействие влаги может вызвать помутнение и потерю адгезии
• При работе в холодном климате (ниже -20C) нагрейте зажим до комнатной температуры - алюминий становится хрупче при низких температурах
• Обязательно используйте защитные очки и перчатки - острые края клиньев могут травмировать руки при сборке
