Анкерный зажим (PA 1000 P) | 20100051 ВК

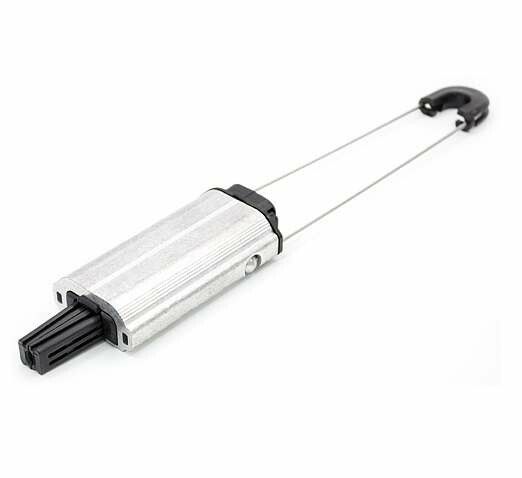

Зажим анкерный PA 1000 P (25-35 кв. мм) ВК предназначен для крепления изолированной нулевой несущей жилы на концевых и угловых опорах воздушных линий электропередачи. Этот зажим сочетает прочность металлического корпуса и надежную фиксацию полимерных клиньев - обеспечивая долговечность и безопасность при эксплуатации в открытых условиях.

Назначение и область применения

Зажим анкерный PA 1000 P (25-35 кв. мм) ВК используется исключительно для крепления изолированной нулевой несущей жилы (ИЖ) на концевых, угловых и ответвительных опорах ЛЭП напряжением до 1 кВ. Применяется в системах СИП (самонесущих изолированных проводах), где требуется механическая фиксация без повреждения изоляции. Подходит для установки в районах с высокой влажностью, перепадами температур и повышенным уровнем УФ-излучения.

Технические характеристики

• Сечение проводника: 25–35 кв. мм - соответствует стандартным сечениям изолированных нулевых жил СИП-4 и СИП-2А;
• Максимальная разрушающая нагрузка: 10 кН - предел прочности при экстремальных механических воздействиях;
• Предельная рабочая нагрузка: 10 кН - максимальная допустимая нагрузка при нормальной эксплуатации;
• Материал корпуса: алюминиевый сплав - устойчив к коррозии, легкий, не требует покраски;
• Клинья: стеклоармированный полиамид - саморегулируемые, устойчивы к УФ-излучению, не деформируются под нагрузкой;
• Рабочая температура монтажа: от –20 C - можно устанавливать зимой без прогрева материалов;
• Гарантийный срок: 60 месяцев - подтверждает долговечность конструкции;
• Защита от УФ: да - материал не хрупнеет и не теряет прочность под длительным солнечным светом;
• Количество жил: одна - предназначен только для одиночной нулевой жилы, не для фазных проводов;
• Тип исполнения: зажим натяжной - работает на растяжение, не рассчитан на изгиб или боковые усилия.

Совместимость и монтаж

Зажим анкерный PA 1000 P (25-35 кв. мм) ВК совместим со всеми типами СИП с нулевой жилой сечением 25–35 кв. мм. Монтаж выполняется без инструментов: достаточно вставить провод в зажим и затянуть защелкивающийся механизм руками. Клинья автоматически адаптируют давление к диаметру жилы, равномерно распределяя нагрузку. Для правильной работы важно, чтобы изоляция провода была целой и не имела вмятин или трещин перед установкой. Зажим не предусматривает регулировку после сборки - один раз установлен, он фиксируется окончательно.

Безопасность и стандарты

Зажим анкерный PA 1000 P (25-35 кв. мм) ВК соответствует требованиям к электроустановкам напряжением до 1 кВ и выполнен в соответствии с принципами безопасности ГОСТ Р 58978. Его конструкция исключает контакт между токоведущей частью и корпусом благодаря изоляционной вставке. Наличие двухслойной защиты нулевой жилы снижает риск пробоя изоляции даже при механическом старении.

Преимущества

• Не требует специального инструмента - экономит время при монтаже;
• Устойчив к внешним факторам: УФ, влага, перепады температур - служит долго без обслуживания;
• Автоматическая фиксация - минимизирует человеческий фактор и риск некачественной установки;
• Не повреждает изоляцию провода - продлевает срок службы всей ЛЭП;
• Легкий вес - удобен при работе на высоте и снижает нагрузку на опору.

Ограничения применения

• Не применяется для фазных проводов - только для нулевой несущей жилы;
• Не предназначен для участков с частыми колебаниями или вибрациями - возможна усталостная деформация;
• Не рекомендован для установки на деревянных опорах без дополнительной жесткой рамы - требуется точное выравнивание силовой линии;
• Не подлежит демонтажу без повреждения - единожды установлен, заменить можно только полностью;
• Не использовать при температуре ниже –20 C - материал становится менее пластичным, возрастает риск растрескивания клиньев.

Примеры использования

• Крепление нулевой жилы СИП-4 на конце линии перед входом в дом;
• Фиксация изолированной нулевой жилы на угловой опоре при изменении направления ЛЭП;
• Установка на ответвительной опоре для подключения потребителей;
• Применение в северных регионах России и Сибири - благодаря морозостойкости и УФ-защите.

Практические советы

• Перед установкой проверьте соответствие сечения жилы - 25–35 кв. мм; меньшее или большее сечение недопустимо;
• Обязательно используйте этот зажим только с изолированными жилами - не применять для голых проводов;
• При монтаже на высоте закрепите провод заранее, чтобы избежать перекоса при введении в зажим;
• Не затягивайте слишком сильно - механизм саморегулируемый, лишнее усилие не увеличивает надежность;
• Проверяйте состояние клиньев через 2–3 года - особенно в зонах с высокой запыленностью или солевым туманом;
• Зажим PA 1000 P (25-35 кв. мм) ВК - это комплектный элемент системы; не комбинируйте с другими моделями без согласования с проектом.
