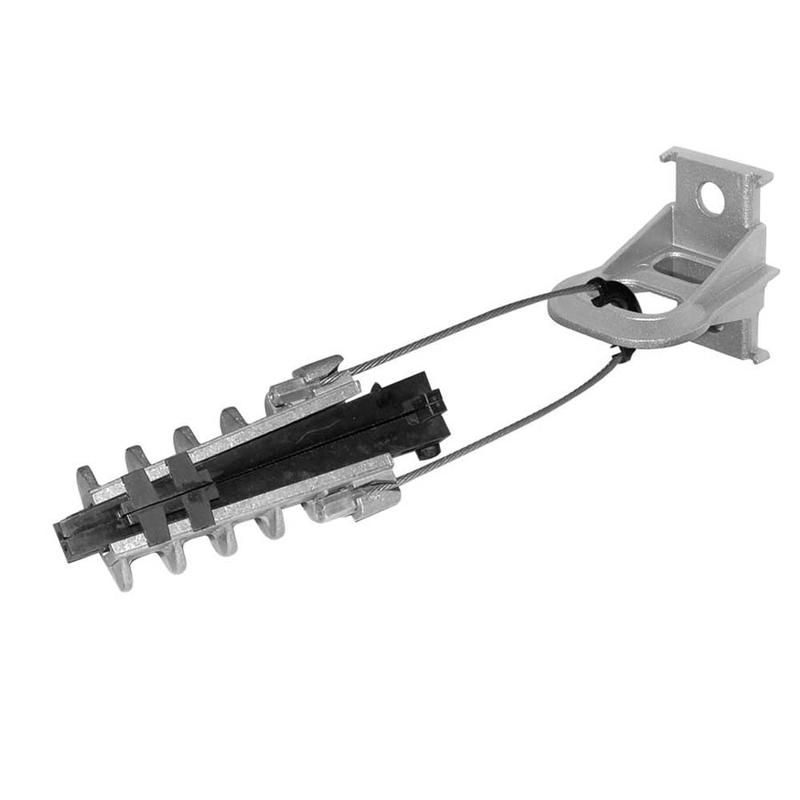

Комплект анкерной подвески EA-1000N литой корпус МЗВА 00000011663

Комплект анкерной подвески с литым корпусом МЗВА предназначен для надежного крепления самонесущих изолированных проводов типа СИП-2 на опорах ЛЭП. Артикул 00000011663 обеспечивает удержание провода сечением до 35 кв.мм при предельной нагрузке 10 кН.

Назначение и область применения

Комплект анкерной подвески с литым корпусом МЗВА используется для создания анкерных участков в воздушных линиях электропередачи с применением проводов СИП-2. Подходит для установки на промежуточных, угловых и концевых опорах, где требуется фиксация провода с высокой механической прочностью. Применяется в городских и сельских сетях, на объектах ЖКХ, промышленных площадках и энергообъектах.

Технические характеристики

• Предельная нагрузка: 10 кН - максимальная сила, которую выдерживает комплект при растяжении без деформации;
• Номинальное сечение проводника: 25 кв.мм - рекомендованное сечение для нормальной работы;
• Максимальное сечение проводника: 35 кв.мм - верхний предел, при котором сохраняется герметичность и прочность крепления;
• Тип системы: СИП-2 - совместим только с изолированными проводами этого типа (два неизолированных токоведущих жилы и одна изолированная нулевая);
• Корпус: литой, одно-piece конструкция - исключает расслоение и повышает долговечность;
• Материал корпуса: термостойкий полиэтилен высокой плотности - устойчив к УФ-излучению, перепадам температур и атмосферным осадкам.

Совместимость и монтаж

Комплект анкерной подвески с литым корпусом МЗВА совместим только с проводами СИП-2. Для монтажа необходимо:

• Установить комплект на анкерную планку или кронштейн опоры;
• Вставить провод СИП-2 внутрь корпуса до упора - изоляция должна полностью войти в зажим;
• Закрепить провод с помощью встроенного зажимного механизма - не требует дополнительных инструментов;
• Не допускается использование с другими типами СИП (например, СИП-4 или СИП-1) - несовместимость вызывает риск проскальзывания или разрушения изоляции.

Безопасность и стандарты

Комплект анкерной подвески с литым корпусом МЗВА соответствует требованиям ГОСТ 31943-2012 к устройствам для крепления СИП. Конструкция защищена от попадания влаги и пыли благодаря герметичному литому корпусу. Нет открытых металлических частей - снижается риск поражения током при случайном контакте.

Преимущества

• Литой корпус - не имеет швов, что исключает коррозию и протечки;
• Высокая механическая прочность - выдерживает нагрузку до 10 кН, достаточную для большинства расчётных условий;
• Простота монтажа - не нужна сварка, болты или специальные инструменты;
• Стабильность в условиях перепадов температур - работает от –50C до +80C;
• Защита изоляции провода - форма зажима не повреждает оболочку СИП-2 при затяжке.

Ограничения применения

• Не применяется для проводов сечением более 35 кв.мм - возможен выход из строя зажима;
• Не предназначен для крепления голых проводов или других типов СИП (СИП-1, СИП-3, СИП-4);
• Не следует использовать в местах с постоянными вибрациями или ударными нагрузками - не является демпфирующим элементом;
• Не рекомендуется для многожильных проводов с гибкой конструкцией - может возникнуть контакт между жилами внутри корпуса.

Примеры использования

• Крепление СИП-2 на конце линии перед входом в дом;
• Анкерный переход на угол трассы (угол поворота до 30°);
• Фиксация провода на деревянной опоре в сельской сети;
• Подключение к столбу с использованием анкерного кронштейна.

Практические советы

• Перед монтажом проверьте, чтобы изоляция провода была целой - поврежденная оболочка может привести к пробою;
• Не перегибайте провод при введении в корпус - радиус изгиба должен быть не менее 10 диаметров провода;
• При установке на опору используйте подходящую анкерную планку с диаметром крепёжных отверстий, совпадающих с размерами комплекта;
• Рекомендуется контролировать натяжение провода после монтажа - слишком слабый или слишком сильный натяг снижают срок службы;
• Артикул 00000011663 - единственный вариант в линейке МЗВА для СИП-2 с таким сочетанием нагрузки и сечения - другие модели не заменят его без пересчета нагрузок.
