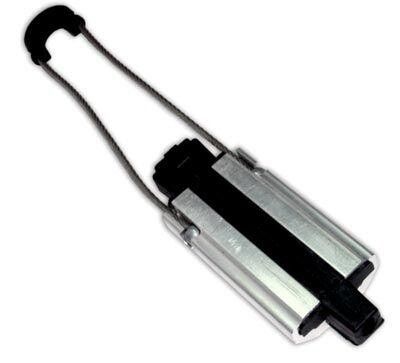

Зажим анкерный DN 35 (25-35кв.мм)(SO 252.01; PA 1000) НИЛЕД 10100011

Зажим анкерный DN 35 (25–35 мм2, 10 кН, SO 252.01, PA 1000) от бренда НИЛЕД предназначен для надежного крепления и натяжения самонесущего изолированного провода (СИП) на анкерных опорах линий электропередачи. Этот зажим сочетает прочность сплава алюминия и стеклоармированного полиамида, что делает его подходящим для работы в суровых климатических условиях.

Назначение и область применения

Зажим анкерный DN 35 используется для закрепления и натяжения проводов СИП на анкерных, угловых и концевых опорах воздушных линий электропередачи. Он обеспечивает механическую фиксацию проводника, воспринимая нагрузки от собственного веса, ветра и гололеда. Применяется исключительно в стационарных системах высоковольтных и средневольтных ЛЭП, где требуется постоянное натяжение.

Технические характеристики

• Номинальный диаметр: DN35 - соответствует диапазону сечений проводников 25–35 мм2
• Максимальное сечение проводника: 35 мм2 - подходит для СИП-4, СИП-2 и аналогичных типов
• Предельная нагрузка: 10 кН - способен выдерживать усилия до 1000 кг силы
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - легкий, коррозионностойкий, не требует покраски
• Диапазон рабочих температур: от –60 C до +50 C - работает в условиях Арктики и тропиков
• Стойкость к УФ-излучению: да - материал не хрупнеет и не теряет прочность под прямыми солнечными лучами
• Количество жил: 1 - рассчитан на одножильный проводник (не для многожильных кабелей)
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя НИЛЕД

Совместимость и монтаж

Зажим анкерный DN 35 совместим со всеми типами СИП с сечением от 25 до 35 мм2. Монтаж выполняется стационарно: зажим крепится к опоре через металлический трос или штыревой болт. Для установки необходимо зачистить изоляцию провода на участке входа в зажим, затем вставить проводник в канал и затянуть клиновой механизм до плотного контакта. Клиновой принцип позволяет автоматически фиксировать провод при увеличении нагрузки.

Безопасность и стандарты

Зажим соответствует требованиям к механической прочности и долговечности для оборудования ЛЭП. Произведен в соответствии с внутренними стандартами НИЛЕД и прошел тестирование на статическую нагрузку 10 кН. Соответствие международным нормам IEC не указано - применение допускается в рамках российских нормативов ГОСТ Р 58988 и СП 56.13330.

Преимущества

• Высокая прочность при минимальном весе благодаря комбинированному материалу корпуса
• Не требует обслуживания - материал не ржавеет и не деформируется под воздействием влаги
• Устойчивость к экстремальным температурам - сохраняет форму и функциональность даже при –60 C
• Защита от УФ-излучения продлевает срок службы на открытых участках ЛЭП
• Автоматическая фиксация провода при натяжении снижает риск соскальзывания

Ограничения применения

• Не предназначена для многожильных кабелей - только для одножильных СИП
• Не рекомендуется использовать на опорах с динамическими нагрузками (например, на подвижных конструкциях)
• Не заменяет грузовые зажимы - не предназначен для передачи тока, только для механического крепления
• Не следует применять при сечении провода менее 25 мм2 - возможен проскальзывание

Примеры использования

• Крепление СИП-4 35 мм2 на конце воздушной линии 10 кВ
• Фиксация провода на повороте ЛЭП с углом более 30°
• Установка на концевых опорах в районах с сильными зимними ветрами
• Подключение распределительных пунктов к главной ЛЭП

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только 25–35 мм2
• Обязательно зачищайте изоляцию провода на глубину, равную длине канала зажима - иначе контакт будет ненадежным
• При установке на деревянных опорах используйте дополнительную прокладку из стали или композита для защиты древесины от давления
• Проверяйте затяжку после первых 24 часов эксплуатации - возможно небольшое осаждение материала
• Зажим DN 35 от НИЛЕД (SO 252.01, PA 1000) можно использовать в качестве запасной части - он взаимозаменяем с аналогами того же класса нагрузки
