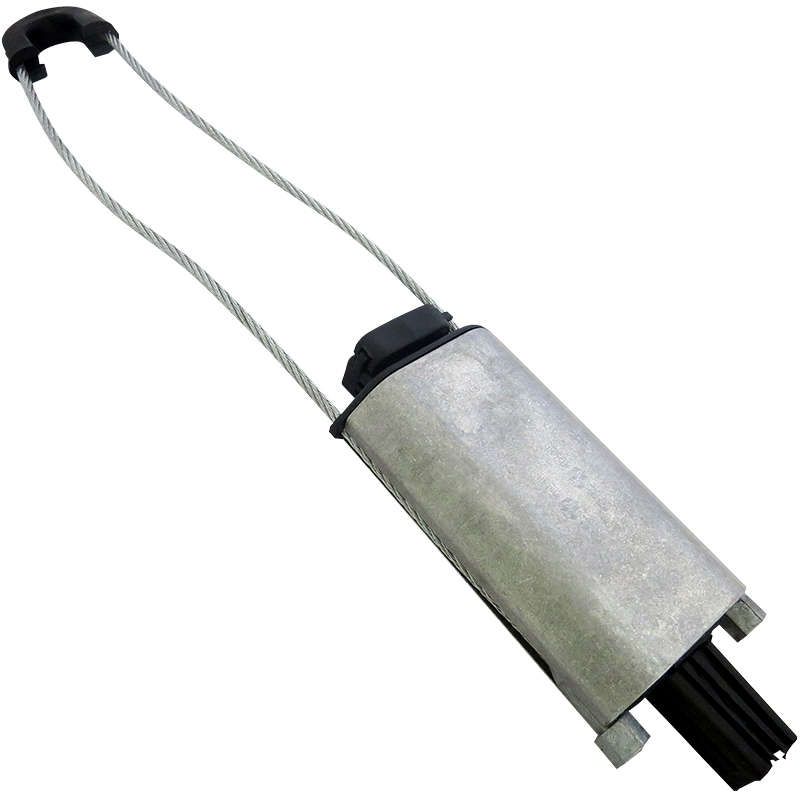

Зажим натяжной клиновой РА-1000 (сечение 25-35кв.мм; d8-11мм.) ИНСТАЛЛ 12025

Зажим натяжной клиновой РА-1000 (25-35 кв. мм; d8-11 мм) от бренда Инсталл - надёжный элемент для фиксации несущей жилы СИП-2 и оптического кабеля на опорах ВЛИ 0,4/1 кВ. Артикул 12025 обеспечивает прочное крепление без инструментов, выдерживая нагрузки до 10 кН в экстремальных условиях.

Назначение и область применения

Зажим натяжной клиновой РА-1000 используется для анкерного крепления изолированных несущих жил проводов СИП-2 и самонесущих оптических кабелей. Применяется на опорах воздушных линий электропередачи напряжением до 1 кВ, а также на стенах зданий, трансформаторных будках и других конструкциях, где требуется надёжная фиксация с возможностью компенсации натяжения.

Технические характеристики

• Сечение несущей жилы: 25–35 кв. мм
• Диаметр кабеля: 8–12 мм
• Максимальная нагрузка: 10 кН (минимальная разрушающая)
• Материал корпуса: алюминиевый сплав
• Материал вставок, клиньев и хомута: термостойкая пластмасса
• Тросик: из нержавеющей стали с шаровыми креплениями на концах
• Расстояние от корпуса до точки подвеса: 275 +- 5 мм
• Масса: 0,4 кг
• Рабочий температурный диапазон: от -60 C до +50 C
• Устойчивость к УФ-излучению: да
• Климатическое исполнение: УХЛ1 по ГОСТ 15150
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Зажим натяжной клиновой РА-1000 совместим с проводами СИП-2 и оптическими кабелями указанного диаметра. Монтаж выполняется без инструментов: защёлкивающийся механизм клина плотно фиксирует жилу при затяжке. Шаровые крепления на тросиках позволяют легко ориентировать зажим в нужном направлении. Для установки необходимо вставить жилу в корпус, продвинуть её до упора и зафиксировать клин - никаких гаек, болтов или плоскогубцев не требуется.

Безопасность и стандарты

Зажим соответствует требованиям климатического исполнения УХЛ1 (ГОСТ 15150), что гарантирует работу в суровых условиях. Конструкция исключает риск перегрева и механического повреждения жилы благодаря равномерному распределению нагрузки. Нержавеющая сталь тросиков предотвращает коррозию даже при высокой влажности. Все материалы устойчивы к старению под действием солнечного света.

Преимущества

• Отсутствие необходимости в инструментах - быстрый и безопасный монтаж
• Высокая прочность: 10 кН позволяет использовать на участках с большим натяжением
• Широкий температурный диапазон - работает в холодных регионах и летней жаре
• Защита от УФ-излучения - долгий срок службы на открытых участках ЛЭП
• Лёгкий вес (0,4 кг) - снижает нагрузку на опоры и упрощает транспортировку
• Клиновой механизм обеспечивает самоблокировку - не требует периодической подтяжки

Ограничения применения

Зажим РА-1000 не предназначен для крепления неизолированных проводов, медных жил без изоляции или кабелей с диаметром менее 8 мм и более 12 мм. Не следует применять на линиях выше 1 кВ без согласования с проектом. Также запрещено использование в средах с агрессивными химическими веществами (например, рядом с промышленными выбросами).

Примеры использования

• Крепление СИП-2 на угловых опорах ВЛИ 0,4 кВ
• Фиксация оптического кабеля на столбах городской телефонной сети
• Подвеска кабеля на фасадах зданий при прокладке связи
• Анкерное закрепление в местах перехода ЛЭП через дороги или реки

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля - слишком тонкий или толстый провод не будет надёжно зажат
• Не используйте зажим в качестве основного крепления на ответвлениях с большими изгибами - применяйте дополнительные поддерживающие элементы
• При установке на деревянные опоры убедитесь, что поверхность сухая и не имеет острых кромок, которые могут повредить изоляцию
• При работе в зимних условиях - не допускайте замерзания воды внутри корпуса перед установкой
• Артикул 12025 - единственный вариант в линейке Инсталл с таким сочетанием сечений и нагрузки; другие модели не подходят для СИП-2 с 35 кв. мм
