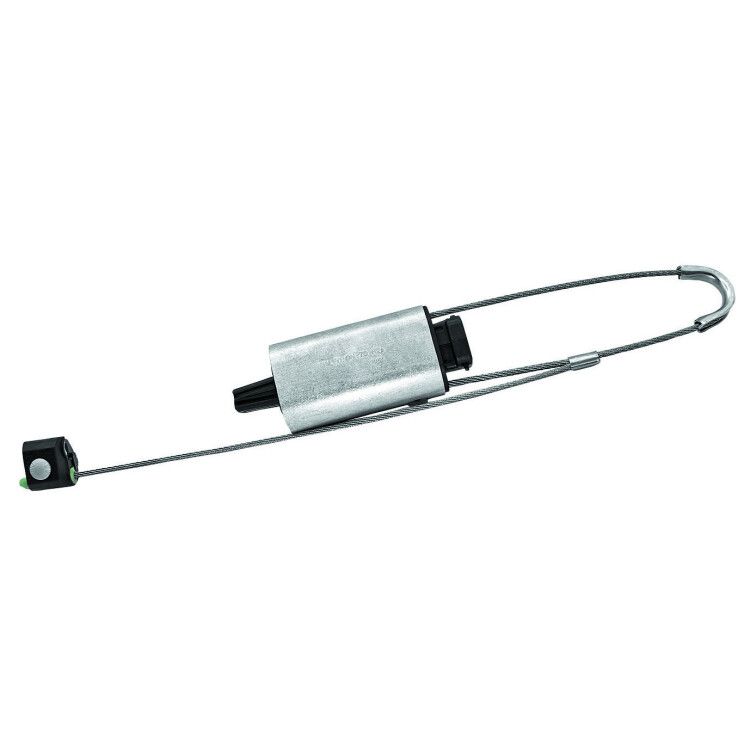

Анкерный зажим DN-35 Rpi | 13402112 NILED НИЛЕД

Зажим анкерный DN-35 Rpi от НИЛЕД предназначен для надежного анкерного крепления защищённых проводов на концевых и угловых опорах воздушных линий. Артикул 13402112 обеспечивает безопасное соединение без нарушения изоляции провода, что особенно важно при работе в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Зажим анкерный DN-35 Rpi используется для фиксации самонесущих изолированных проводов (СИП) на опорах ЛЭП, где требуется механическая нагрузка и сохранение герметичности изоляции. Применяется на концевых и угловых опорах, а также там, где провод испытывает значительное натяжение. Подходит для монтажа в городских и сельских сетях, на промышленных объектах, в районах с суровым климатом.

Технические характеристики

• Максимальное сечение проводника: 35 кв. мм
• Предельная нагрузка: 10 кН
• Корпус: алюминиевый сплав, изготовлен методом экструзии
• Клиновидная вставка: изоляционный материал
• Тросик: нержавеющая сталь с шаровыми креплениями на обоих концах
• Рабочая температура монтажа: от -20C до +40C
• Рабочая температура эксплуатации: от -60C до +50C
• Комплектация: герметичный прокалывающий зажим Р4 и изолированный гибкий проводник для вывода потенциала

Совместимость и монтаж

Зажим DN-35 Rpi совместим с проводами СИП сечением 25–35 кв. мм. Установка выполняется без инструментов: провод вводится в зажим целиком, без снятия изоляции. Герметичность сохраняется благодаря прокалывающему контакту внутри зажима Р4, который автоматически пробивает изоляцию и обеспечивает электрический контакт. Шаровые крепления тросика позволяют легко ориентировать зажим при монтаже на опоре, исключая перекосы и лишнее напряжение.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности при работе с высоковольтными ЛЭП. Отсутствие необходимости срезать изоляцию снижает риск повреждения токоведущей жилы и попадания влаги внутрь провода. Компоненты зажима не содержат свинец и другие токсичные материалы. Электрический потенциал выводится через изолированный проводник, предотвращая опасность поражения при обслуживании.

Преимущества

• Не требует снятия изоляции - сохраняет герметичность провода
• Высокая прочность корпуса из алюминиевого сплава
• Устойчивость к коррозии даже в агрессивной среде
• Шаровые крепления обеспечивают свободную ориентацию при монтаже
• Автоматический контакт через прокалывающий зажим Р4 - минимизирует человеческий фактор
• Работает в широком диапазоне температур - от -60C до +50C

Ограничения применения

Зажим DN-35 Rpi не предназначен для использования с неизолированными проводами или проводами сечением менее 25 кв. мм. Не рекомендуется применять при температурах ниже -60C или выше +50C во время эксплуатации. Также запрещено использовать зажим в качестве основного крепления для тяжелых кабелей, не входящих в класс СИП. Монтаж невозможен при наличии деформаций или трещин на поверхности провода.

Примеры использования

• Анкерное крепление СИП-2 3×35+1×35 на последней опоре ЛЭП
• Фиксация провода на угловой опоре в северном регионе с зимними температурами до -50C
• Подключение распределительного щита к воздушной линии без демонтажа изоляции
• Обустройство ответвлений на промышленных площадках с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы внешний диаметр провода соответствовал заявленному сечению 25–35 кв. мм - не все СИП одинаковы по геометрии
• При установке на опоре используйте страховочные канаты - зажим DN-35 Rpi имеет вес около 800 г и может стать источником травмы при падении
• Герметичный зажим Р4 в комплекте уже протестирован - не пытайтесь заменить его аналогом, это нарушит гарантию и безопасность
• Проверяйте состояние тросика из нержавеющей стали перед каждым использованием - наличие следов окисления или изгиба требует замены
• При монтаже на деревянных опорах убедитесь, что место крепления не подвержено гниению - зажим не компенсирует слабую несущую способность опоры
