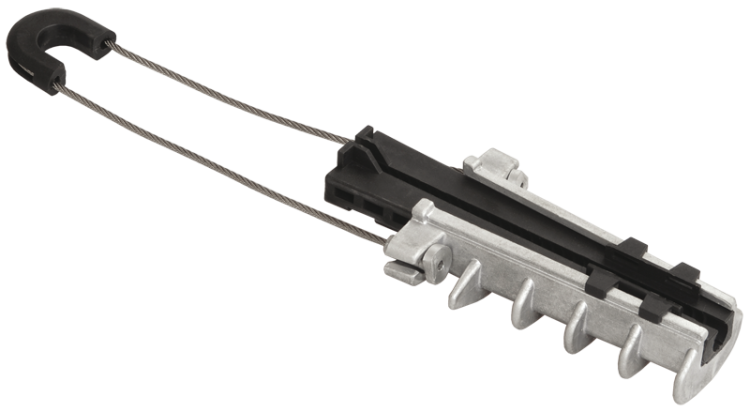

Зажим анкерный ЗАН 16-35/1000 PA 1000, 16-35 мм², 1000 В IEK (ИЭК) UZA-14-D16-D35-1000

Зажим анкерный ЗАН 16-35/1000 (PA 1000) от IEK предназначен для крепления и натяжения самонесущих изолированных проводов с изолированной нейтралью в воздушных линиях электропередачи. Этот зажим обеспечивает надежное удержание кабеля без повреждения изоляции и рассчитан на длительную эксплуатацию в сложных климатических условиях.

Назначение и область применения

Зажим анкерный ЗАН 16-35/1000 (PA 1000) используется для закрепления и натяжения одиночных самонесущих изолированных проводов (СИП) в воздушных линиях напряжением до 1000 В. Применяется на опорах, где требуется механическая фиксация провода без дополнительных поддерживающих элементов. Подходит для установки на участках с высокой ветровой нагрузкой, в горной местности, вблизи дорог и населённых пунктов.

Технические характеристики

• Рабочее напряжение: 1000 В
• Диапазон сечений кабеля: 16–35 мм2
• Диаметр натяжного троса: 7,2–9,7 мм
• Максимальная растягивающая нагрузка: 9806 Н (≈1000 кгс)
• Материал корпуса: алюминиевый сплав с антикоррозийным покрытием
• Клинья: полимер, устойчивый к УФ-излучению и перепадам температур
• Рабочий температурный диапазон: от –60 C до +80 C
• Срок службы: 40 лет
• Количество кабелей: один
• Количество жил в кабеле: одна (монолитный провод)
• Тип исполнения: зажим натяжной, самоблокирующийся

Совместимость и монтаж

Зажим анкерный ЗАН 16-35/1000 (PA 1000) совместим со всеми типами СИП-проводов с сечением 16–35 мм2, включая СИП-1, СИП-2, СИП-4. Монтаж выполняется без инструментов: провод вставляется в зажим, после чего клинья автоматически фиксируют его за счет усилия натяжения. Клиновые элементы имеют специальный рельеф, предотвращающий проскальзывание и повреждение изоляции. Конструкция не имеет болтов, гаек или других выпадающих частей - что исключает потерю комплектующих при транспортировке и монтаже.

Безопасность и стандарты

Зажим соответствует требованиям к электроустановкам напряжением до 1000 В и проектируется с учетом норм безопасности для воздушных ЛЭП. Антикоррозийный алюминиевый корпус и термостойкий полимер обеспечивают безопасную работу в агрессивных средах - в том числе в прибрежных районах, промышленных зонах и регионах с повышенной влажностью. Отсутствие открытых металлических контактов снижает риск короткого замыкания.

Преимущества

• Не требует инструмента - монтаж возможен даже на высоте без дополнительного оборудования
• Защита изоляции кабеля благодаря мягкому полимерному клину с рифлёной поверхностью
• Высокая прочность на разрыв - 9806 Н позволяет использовать в длинных пролётах
• Устойчивость к экстремальным температурам - работает в Арктике и пустыне
• Долговечность - срок службы 40 лет минимизирует затраты на обслуживание
• Отсутствие выпадающих деталей - удобство хранения и транспортировки

Ограничения применения

Зажим анкерный ЗАН 16-35/1000 (PA 1000) не предназначен для многожильных кабелей, проводов с сечением менее 16 мм2 или более 35 мм2. Не рекомендуется применять в качестве промежуточного крепления - он рассчитан только на анкерные точки. Также не следует использовать в системах с постоянными ударными или вибрационными нагрузками, не предусмотренными проектом ЛЭП. Для кабелей с металлической несущей жилой (например, СИП-5) необходима проверка совместимости с конструкцией клина.

Примеры использования

• Анкерная опора на входе в дом по линии СИП-4 2×16
• Крепление провода на угловом столбе воздушной линии 0,4 кВ
• Закрепление натяжного участка между двумя опорами в сельской местности
• Фиксация провода на стене здания при подводе энергии к объекту

Практические советы

• Перед монтажом убедитесь, что диаметр кабеля попадает в диапазон 7,2–9,7 мм - иначе зажим не сработает должным образом
• При установке на деревянных опорах используйте дополнительную прокладку для защиты древесины от давления
• Проверьте целостность изоляции кабеля перед введением в зажим - любые повреждения увеличивают риск пробоя
• При работе в холодную погоду (ниже –40 C) не применяйте силовые воздействия - материал становится хрупче
• Зажим ЗАН 16-35/1000 (PA 1000) от IEK можно комбинировать с другими изделиями серии ЗАН - они взаимозаменяемы по принципу крепления
