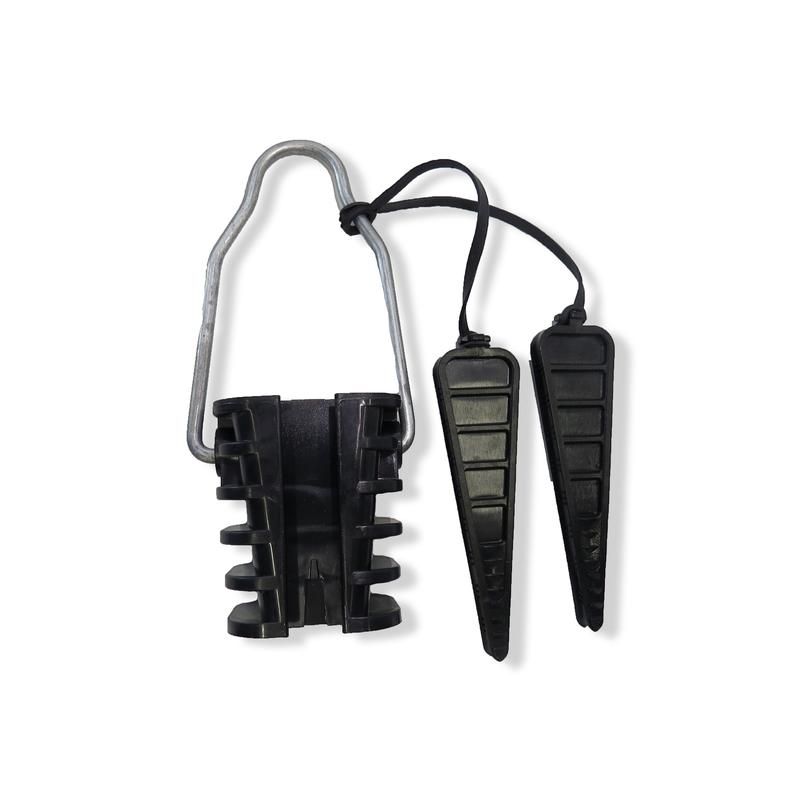

Зажим анкерный DN 123 ИНСТАЛЛ 12093

Зажим анкерный диаметр 123 мм от Инсталл (арт. 12093) предназначен для надежного анкерного крепления проводов СИП-4 на опорах воздушных линий электропередачи, обеспечивая механическую фиксацию без необходимости использования инструментов.

Назначение и область применения

Зажим анкерный диаметр 123 мм используется для натяжного закрепления четырехжильных самонесущих изолированных проводов (СИП-4) на опорах ЛЭП, столбах, стенках зданий и других несущих конструкциях. Применяется при подключении абонентских ответвлений, а также в местах изменения направления трассы или окончания линии. Подходит для установки в условиях открытых линий электропередачи напряжением до 1000 В.

Технические характеристики

• Тип системы: СИП-4
• Максимальное сечение проводника: 35 кв.мм
• Количество жил: 4
• Напряжение: 1000 В
• Предельная нагрузка: 3,5 кН
• Диапазон рабочих температур: от –60 C до +50 C
• Стойкость к ультрафиолету: да
• Материал корпуса и клиньев: стеклоармированный полиамид
• Материал съемной дужки: оцинкованная сталь
• Диаметр зажима: 123 мм

Совместимость и монтаж

Зажим совместим исключительно с проводами СИП-4 сечением до 35 кв.мм. Монтаж выполняется без инструментов: провод заводится внутрь корпуса, после чего съемная дужка защелкивается на месте, фиксируя проводник за счет клинового механизма. Для правильной работы необходимо убедиться, что провод полностью вошел в канал зажима и дужка плотно зафиксировалась. Нельзя использовать с другими типами проводов (например, СИП-1, СИП-2, АВК).

Безопасность и стандарты

• Соответствует требованию СТО 34.01-2.2-007 ПАО “Россети” (обозначение: ЗААС-4х25)
• Имеет сертификат соответствия
• Не содержит токсичных материалов, безопасен при эксплуатации

Преимущества

• Высокая прочность благодаря комбинированному материалу: стеклоармированный полиамид выдерживает длительные механические нагрузки, оцинкованная сталь предотвращает коррозию дужки
• Автоматическая фиксация без гаечных ключей, штанг или специальных клещей - снижает время монтажа
• Устойчивость к экстремальным температурам и УФ-излучению позволяет применять в суровых климатических зонах, включая Сибирь и Дальний Восток
• Защита от старения материала под действием солнца - срок службы более 25 лет

Ограничения применения

• Не для многожильных проводов сечением свыше 35 кв.мм - возможна деформация или разрыв
• Не предназначена для использования в качестве поддерживающего элемента на пролете между двумя опорами - только для анкерных точек
• Не рекомендовано применение в средах с постоянным контактом с химически активными жидкостями (кислоты, щелочи, растворители)
• Запрещено перегревать или нагревать зажим открытым пламенем - даже при наличии термостойкости

Примеры использования

• Крепление СИП-4 на угловых опорах ВЛ 0,4 кВ
• Подключение домашних вводов к линии электропередачи
• Фиксация провода перед входом в распределительный щит
• Закрепление на деревянных, железобетонных и металлических опорах

Практические советы

• Перед установкой проверьте, чтобы провод был целый, без повреждений изоляции - зажим не компенсирует брак провода
• При использовании в районах с частыми осадками и гололедом учитывайте вес намёрзшей воды - суммарная нагрузка должна оставаться ниже 3,5 кН
• При замене старого зажима обязательно демонтировать всю систему, а не просто вытянуть провод - риск повреждения изоляции высок
• Проверяйте соответствие номера модели (ЗААС-4х25) и артикула 12093 при заказе - другие аналоги могут иметь отличную форму или силу затяжки
• Храните в сухом помещении, избегая прямого попадания солнечных лучей - хотя изделие УФ-стойкое, долгосрочное воздействие может влиять на цвет и эластичность пластика
