Анкерные зажимы для СИП 4х16

Анкерные зажимы используются для прочного крепления многожильного самонесущего изолированного провода (СИП-4) на опорах, крюках или стенах зданий. Они воспринимают механическую нагрузку от провисания линии и обеспечивают надёжное натяжение.

Как выбрать

Основные параметры, влияющие на выбор анкерного зажима:

• Сечение и количество жил: Зажим должен точно соответствовать 4×16 мм кв.. Несоответствие может вызвать недостаточный хват или пережим изоляции.
• Предельная (разрушающая) нагрузка: Определяет допустимую механическую нагрузку. При больших пролётах или сложных климатических условиях требуется более высокая нагрузка.
• Тип крепления: Большинство зажимов рассчитаны на установку на крюк или кронштейн. Конструкция должна позволять быстрый монтаж и исключать проскальзывание.
• Материал корпуса и контактных частей: Полимеры с добавками стекловолокна устойчивы к УФ и перепадам температур. Металлические элементы должны иметь антикоррозионное покрытие.
• Тип системы (СИП): Совместимость именно с СИП-4 важна, поскольку конструкция изоляции и усилие фиксации отличаются от других модификаций.

Выбор по характеристикам

Зажимы с регулировкой под промежуточное крепление

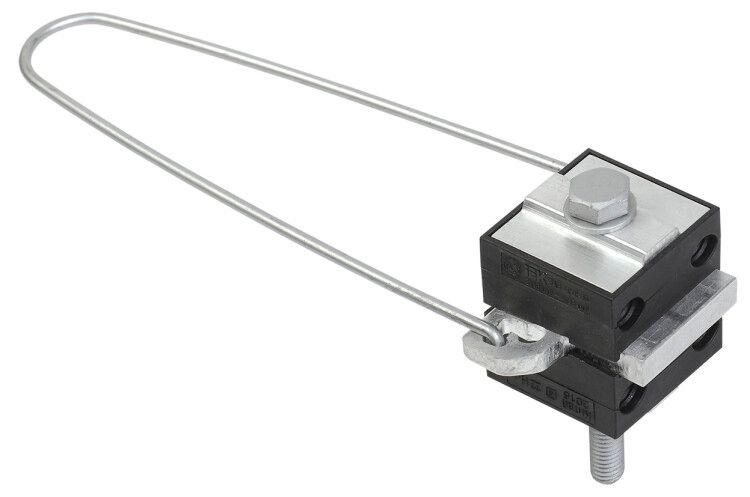

Некоторые модели (например, серии ЗАН-4, PAS) позволяют использовать один и тот же зажим как в анкерном, так и в промежуточном режиме - достаточно повернуть фиксирующую часть на 90 град. . Это удобно при проектировании унифицированных точек подключения. Такие зажимы часто оснащены металлической скобой и болтом M14, что увеличивает надёжность, но требует дополнительного места для обслуживания.

Товары: [1] [2]

Клиновые зажимы с автоматической фиксацией

Работают по принципу «чем больше нагрузка - тем плотнее зажим». После протяжки провода через клиновой механизм он автоматически фиксируется. Отсутствие болтов ускоряет монтаж, особенно на высоте. Однако такие зажимы одноразовые - повторное использование невозможно. Подходят для абонентских ответвлений, где нагрузка невелика.

Товары: [3] [4] [5] [6] [7] [8]

Зажимы из алюминиевого сплава для снижения веса и коррозии

Корпус из алюминиевого сплава легче стального и не подвержен электрохимической коррозии при контакте с алюминиевой жилой СИП. Особенно актуально при длительной эксплуатации во влажной среде. Однако стоимость выше, а механическая прочность ниже аналогов со стальным каркасом. Подбор зависит от условий эксплуатации и требований к долговечности.

Товары: [9] [10] [11]

Высоконагруженные зажимы для магистральных участков

Предназначены для участков с большой механической нагрузкой - длинные пролёты, угол поворота трассы, районы с сильными ветровыми нагрузками. Выдерживают разрушающее усилие свыше 10 кН. Как правило, имеют стальной оцинкованный каркас и усиленную конструкцию. Использование таких зажимов на обычных ответвлениях экономически нецелесообразно, но они обязательны там, где нормальные зажимы могут не справиться.

Товары: [9] [12] [13] [14] [15] [16] [17]

Выбор по бюджету

Бюджетные решения

Наименьшая цена достигается за счёт использования полимерных материалов без металлического каркаса и уменьшения запаса прочности. Такие зажимы подходят только для абонентских вводов с минимальным пролётом и отсутствием внешних нагрузок. Компромисс - ограниченная долговечность при постоянных вибрациях и риск потери натяжения при температурных деформациях. Также возможны трудности с монтажом при низких температурах из-за хрупкости пластика.

Товары: [7] [8] [6] [4] [5]

Средний сегмент

Оптимальное сочетание цены и надёжности. Здесь уже используется комбинированный материал - стеклоармированный полиамид и оцинкованная сталь. Повышена разрушающая нагрузка (до 7-8 кН), предусмотрено крепление на стандартный крюк. Возможна перестановка в промежуточный режим. Подходит для большинства случаев подключения домов и ответвлений от магистрали. Долговечность и ремонтопригодность значительно лучше бюджетных аналогов.

Товары: [1] [12] [18] [19] [20] [16] [21] [22] [17]

Высокий ценовой сегмент

Здесь сосредоточены зажимы с заявленной разрушающей нагрузкой от 10 кН и выше. Используются в магистральных линиях, на поворотах трассы, в районах с экстремальными климатическими условиями. Применяются усиленные металлоконструкции, многоступенчатая фиксация, иногда двойной механизм зажима. Цена существенно выше, но это единственный вариант, когда безопасность и надёжность критичны. Переплата не оправдана для простых вводов в частные дома.

Товары: [13] [14] [17]

Выводы

Если задача - подключение одного дома с коротким пролётом и отсутствием сильных ветров, подойдут бюджетные клиновые зажимы: [7] [8] [6]. Для универсального применения с возможностью переоборудования в промежуточный зажим - выбирайте модели с болтовым креплением: [1] [12] [19]. Если нужна совместимость с алюминиевыми поверхностями и сниженный вес - обращайте внимание на алюминиевые корпуса: [9] [11]. В условиях высоких механических нагрузок обязательно используйте продукты из верхнего сегмента: [14] [13] [17]. Для всех случаев проверьте соответствие сечению 4×16 мм кв. и типу СИП-4.
