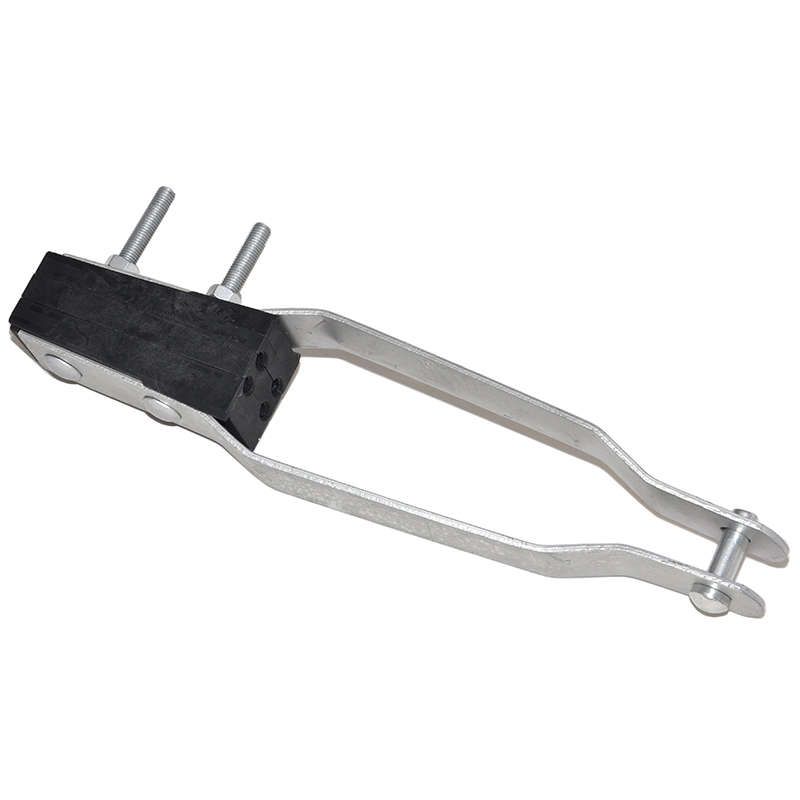

Зажим анкерный PA-4х(25-120) для СИП-4 сечение проводника 25-120 ИНСТАЛЛ 12053

Зажим анкерный PA-4(25-120) от Инсталл — надёжное решение для фиксации самонесущих изолированных проводов СИП-4 с сечением 25–120 кв. мм на воздушных линиях электропередачи. Этот зажим обеспечивает механическую прочность и долговечность даже в экстремальных условиях, сохраняя работоспособность при температурах от -60 до +50 °C.

Назначение и область применения

Зажим анкерный PA-4(25-120) используется для жёсткого крепления СИП-4 в точках анкерного закрепления: на опорах ЛЭП, на ответвлениях к зданиям, на угловых участках трассы и в местах изменения направления линии. Он воспринимает растягивающие усилия от провода, предотвращая сползание и перегрузку. Применяется в новых и реконструируемых воздушных сетях напряжением до 1000 В.

Технические характеристики

• Рабочее напряжение: 1000 В
• Поддерживаемое сечение СИП-4: 25–120 кв. мм
• Количество жил в проводе: 4
• Максимальная разрушающая нагрузка: 40 кН
• Предельная нагрузка: 40 кН
• Материал корпуса: сталь оцинкованная + стеклоармированный полиамид (пластиковые вставки)
• Диапазон рабочих температур: от -60 до +50 °C
• Устойчивость к УФ-излучению: да
• Габариты: 397 × 50 × 50 мм
• Масса: 1,3 кг
• Климатическое исполнение: УХЛ1 по ГОСТ 15150
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Зажим совместим исключительно с СИП-4 проводами указанного сечения. Монтаж выполняется стационарным способом — на опорах, башмаках или других несущих элементах ЛЭП. Для установки требуется гаечный ключ подходящего размера. Крепление осуществляется через болты, которые затягиваются равномерно, чтобы избежать деформации вставок. Посадочный диаметр под провод соответствует заявленному диапазону 25–120 кв. мм — перед монтажом проверьте соответствие сечения провода.

Безопасность и стандарты

Зажим анкерный PA-4(25-120) соответствует требованиям ГОСТ 15150 (климатическое исполнение УХЛ1) и прошёл тестирование на устойчивость к внешним факторам: ультрафиолету, перепадам температур и механическим нагрузкам. Конструкция не содержит токопроводящих частей вне контактной зоны, что снижает риск пробоя и коррозии. Все металлические компоненты защищены цинком — это исключает быстрое разрушение в агрессивной среде.

Преимущества

• Высокая прочность: разрушающая нагрузка 40 кН позволяет использовать зажим даже на длинных пролётах и в районах с высокими ветровыми нагрузками.
• Долговечность: комбинация оцинкованной стали и стеклоармированного полиамида гарантирует работу более 15 лет без потери характеристик.
• Устойчивость к климатическим воздействиям: не теряет форму и прочность при замерзании, нагреве и длительном солнечном свете.
• Защита от коррозии: оцинковка и герметичная конструкция предотвращают попадание влаги внутрь.
• Лёгкий вес: всего 1,3 кг — удобно транспортировать и монтировать на высоте.

Ограничения применения

• Не применяется для СИП-1, СИП-2, СИП-3 — только для СИП-4.
• Не предназначен для крепления одножильных или многожильных неизолированных проводов.
• Не допускается использование при температурах ниже -60 °C или выше +50 °C — возможна потеря эластичности пластиковых вставок.
• Запрещено применять в качестве поддерживающего зажима — он рассчитан только на анкерное натяжение.
• Не следует использовать в химически агрессивных средах (например, рядом с заводскими выбросами без защиты).

Примеры использования

• Анкерное крепление СИП-4 на угловых опорах ЛЭП 0,4 кВ в сельской местности.
• Переход с воздушной линии на ввод в дом — зажим фиксирует провод на стене здания.
• Участки с большими пролётами между опорами — например, через реки или дороги.
• Обустройство освещения парков, автостоянок и промышленных объектов с использованием СИП-4.

Практические советы

• Перед установкой проверьте, что сечение СИП-4 точно попадает в диапазон 25–120 кв. мм — меньшие или большие провода не будут плотно фиксироваться.
• При затяжке болтов используйте динамометрический ключ, если есть возможность — это предотвратит перегрузку вставок.
• На холоде (ниже -30 °C) пластик становится менее эластичным — осторожно обращайтесь с зажимом, не допускайте ударов.
• При монтаже на деревянных опорах убедитесь, что поверхность сухая — влага может вызвать коррозию крепёжных деталей.
• Зажим PA-4(25-120) от Инсталл можно использовать в сочетании с другими изделиями серии — все комплектующие имеют одинаковый стандарт крепления.
