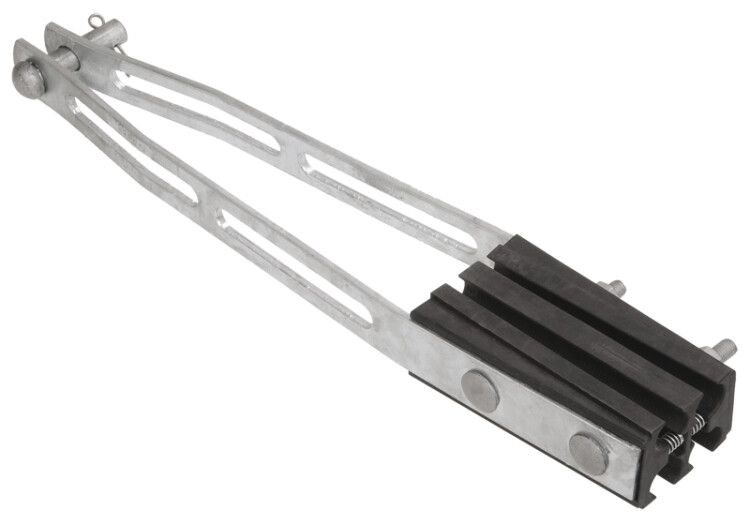

Зажим анкерный ЗАС 4х95-150/43200 (PA4120) | UZA-14-D-95-D150-43200 IEK

Зажим анкерный ЗАС 4х95-150/43200 от IEK предназначен для надёжного крепления четырёх самонесущих изолированных проводов (СИП) сечением 95–150 мм2 на опорах и кронштейнах. Этот зажим обеспечивает механическую фиксацию и распределение нагрузки при напряжении до 1 кВ, рассчитан на долгий срок службы - до 40 лет - и работает в суровых климатических условиях.

Назначение и область применения

Зажим анкерный ЗАС 4х95-150/43200 используется для анкерного крепления четырёх жильных самонесущих изолированных проводов (СИП) на воздушных линиях электропередачи напряжением до 1 кВ. Применяется на угловых, концевых и ответвительных опорах, где требуется восприятие значительной растягивающей нагрузки. Подходит для монтажа в городских и сельских районах, на промышленных объектах, в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Тип: Анкерный зажим для многожильных проводов
• Сечение провода: 95–150 мм2 (подходит для СИП-2, СИП-4)
• Количество жил / кабелей: 4
• Максимальная растягивающая нагрузка: 43 200 Н (≈4,4 тонны силы)
• Диаметр троса: 14,5–17,9 мм (соответствует внешнему диаметру СИП указанного сечения)
• Рабочее напряжение: до 1000 В
• Температурный диапазон: от –60 C до +80 C
• Материал корпуса: сталь с горячим цинкованием + УФ-стойкий полимер
• Срок службы: 40 лет
• Модель: EV019449
• Защитное покрытие: антикоррозийное цинкование + полимерные компоненты

Совместимость и монтаж

Зажим анкерный ЗАС 4х95-150/43200 совместим со всеми типами СИП с четырьмя жилами и сечением от 95 до 150 мм2. Для монтажа необходимо:

• Установить зажим на крюк или кронштейн через болтовое соединение (не включено в комплект - требуются отдельные крепёжные элементы).
• Вставить каждый провод в соответствующий канал зажима - пружины в прижимных элементах автоматически обеспечивают плотный контакт без дополнительного усилия.
• Не допускается использование с одножильными или неизолированными проводами.
• При необходимости можно дополнительно зафиксировать провода светового освещения вдоль корпуса зажима - они не нагружают основную систему крепления.

Безопасность и стандарты

Зажим анкерный ЗАС 4х95-150/43200 соответствует требованиям ГОСТ Р МЭК 61284 и другим нормам для оборудования ВЛ-0,4 кВ. Конструкция исключает риск случайного выпадения проводов даже при максимальной нагрузке. Полимерные части не поддерживают горение и не выделяют токсичных веществ при нагреве. Цинкованная сталь предотвращает коррозию в агрессивных средах.

Преимущества

• Высокая прочность - способен выдерживать нагрузку до 43,2 кН, что обеспечивает безопасность при обрыве одного из проводов.
• Автоматическая фиксация - пружины в прижимных элементах снижают трудозатраты при монтаже.
• Долговечность - материалы устойчивы к УФ-излучению, влаге, перепадам температур и химическому воздействию.
• Чёткая ориентация - четыре канала позволяют точно развести провода, исключая перегрузку и трение между жилами.
• Подтверждённый срок службы - 40 лет без замены, что снижает затраты на обслуживание ЛЭП.

Ограничения применения

• Не применяется для проводов сечением менее 95 мм2 или более 150 мм2 - возможен проскальзывание или повреждение изоляции.
• Не предназначен для крепления медных или алюминиевых голых проводов - только для СИП с изоляцией.
• Не рекомендован для использования в местах постоянного контакта с маслом, щелочами или растворителями - материал полимера может деформироваться.
• Не является электроизолирующим устройством - все работы должны выполняться при отключенном питании.

Примеры использования

• Крепление СИП-4 4×120 на концевой опоре в деревне.
• Фиксация четырёх жил СИП-2 4×95 на уголке ЛЭП в городе.
• Установка на ответвлении к частному дому с трёхфазным вводом и нулевой жилой.
• Монтаж на промышленной площадке с высокими ветровыми нагрузками.

Практические советы

• Перед монтажом проверьте соответствие диаметра провода (14,5–17,9 мм) - слишком тонкий провод может не зафиксироваться, слишком толстый - повредить изоляцию.
• Используйте только болты и гайки класса прочности 8.8 и выше для крепления зажима к кронштейну.
• При установке на крюк убедитесь, что он имеет достаточную несущую способность - зажим передаёт всю нагрузку на точку крепления.
• Проверяйте состояние полимерных деталей ежегодно - особенно после зимних периодов с обледенением.
• Зажим ЗАС 4х95-150/43200 от IEK - один из немногих в своём классе, который сохраняет герметичность и прочность при экстремальных минусовых температурах.
