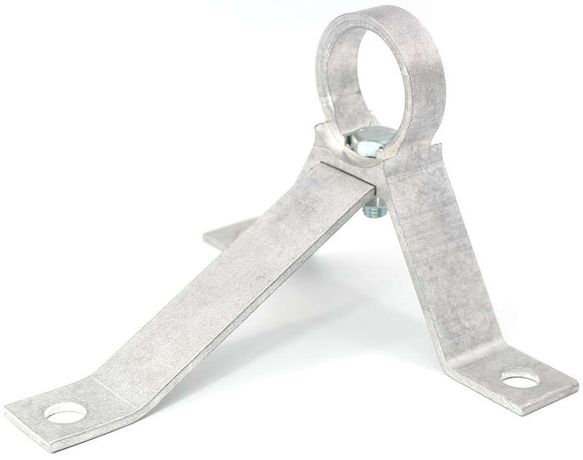

Кронштейн анкерный CT 600 (6.25кН) двойное анкерн. креплен. НИЛЕД 10800061

Кронштейн анкерный CT 600 с двойным анкерным креплением, нагрузка 6.25 кН от бренда НИЛЕД предназначен для надежного крепления самонесущих изолированных проводов (СИП) на линиях электропередачи до 35 кВ. Его конструкция обеспечивает удержание провода даже при экстремальных температурах и механических нагрузках.

Назначение и область применения

Кронштейн анкерный CT 600 используется для фиксации СИП-проводов на опорах ЛЭП, в том числе на угловых участках, поворотах и стенах зданий. Применяется совместно с анкерными зажимами - они работают как единая система: кронштейн воспринимает растягивающие усилия, а зажим фиксирует провод. Подходит для воздушных линий напряжением до 35 кВ, где требуется повышенная механическая прочность и стабильность крепления.

Технические характеристики

• Тип изделия: Кронштейн анкерный с двойным креплением
• Максимальная нагрузка: 6.25 кН
• Материал: Алюминиевый сплав - легкий, коррозионностойкий, не требует антикоррозийной защиты
• Рабочий температурный диапазон: от –60 C до +50 C - подходит для холодных регионов и летней жары
• Устойчивость к УФ-излучению: Да - не теряет прочность под воздействием солнца
• Сечение жилы провода: 95 мм2 - рассчитан на провода СИП соответствующего сечения
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и сборки
• Производитель: НИЛЕД - серия изделий для ЛЭП с проверенной технологией производства

Совместимость и монтаж

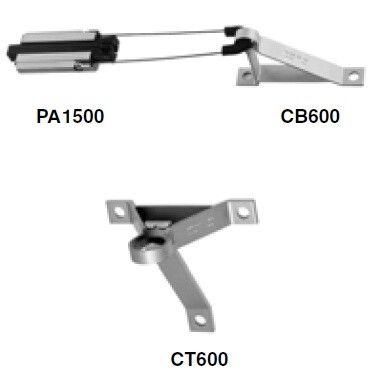

Кронштейн анкерный CT 600 работает только в комплекте с анкерным зажимом. Сам по себе он не фиксирует провод - он служит точкой крепления зажима к опоре.

Способы установки:

• На бетонные или каменные опоры - через обвязочные ленты (не менее двух, с равномерным натяжением)
• На металлические или деревянные конструкции - с помощью болтов M14–M16
• На стены зданий - аналогично, с учетом несущей способности основания

Перед монтажом убедитесь, что посадочный диаметр кронштейна соответствует диаметру опоры. Для правильной работы зажима важно соблюдать последовательность: сначала закрепите кронштейн, затем наденьте зажим, после чего вставьте СИП и затяните клинья до плотного захвата изоляции.

Безопасность и стандарты

Кронштейн анкерный CT 600 изготовлен из материалов, соответствующих требованиям к эксплуатации в открытых сетях. Высокая стойкость к коррозии и УФ-излучению обеспечивает длительную работу без потери характеристик. Конструкция исключает случайное соскальзывание обвязочных лент благодаря внутренним ограничителям. Гарантийный срок 5 лет указывает на соответствие нормам безопасности для энергообъектов.

Преимущества

• Двойное анкерное крепление - распределение нагрузки снижает риск деформации и отказа
• Алюминиевый сплав - легче стали, не ржавеет, не требует окраски
• Защита от самоотвинчивания - форма крепления предотвращает проворачивание при вибрациях
• Не требует дополнительных деталей - полностью готов к установке в составе системы СИП
• Высокая надежность при низких температурах - материал не становится хрупким при –60 C

Ограничения применения

• Не предназначена для крепления неизолированных проводов - только для СИП сечением 95 мм2
• Не используется самостоятельно - обязательно применение с анкерным зажимом
• Не рекомендован для горизонтальной нагрузки выше 6.25 кН - превышение вызывает пластическую деформацию
• Не подходит для монтажа на гипсовые или штукатурные поверхности без усиления

Примеры использования

• Крепление СИП на угол поворота ЛЭП между столбами
• Подключение ввода СИП от столба к фасаду частного дома
• Фиксация провода на железобетонной опоре в условиях вечной мерзлоты
• Установка на деревянном столбе в лесной местности с высокой влажностью

Практические советы

• При использовании обвязочных лент - используйте минимум две, равномерно затянутые; избегайте перегибов и скручивания
• Проверяйте глубину входа клиньев зажима - они должны войти в изоляцию СИП на 3–5 мм, чтобы обеспечить надежный захват
• Не допускайте перекоса кронштейна при монтаже - это увеличивает риск локального напряжения в материале
• После монтажа проведите контрольное натяжение провода - если зажим “проскальзывает”, замените его или проверьте целостность изоляции СИП
• Храните кронштейн в сухом месте - хотя он устойчив к влаге, длительное воздействие воды может ускорить образование оксидной плёнки на поверхностях крепления
