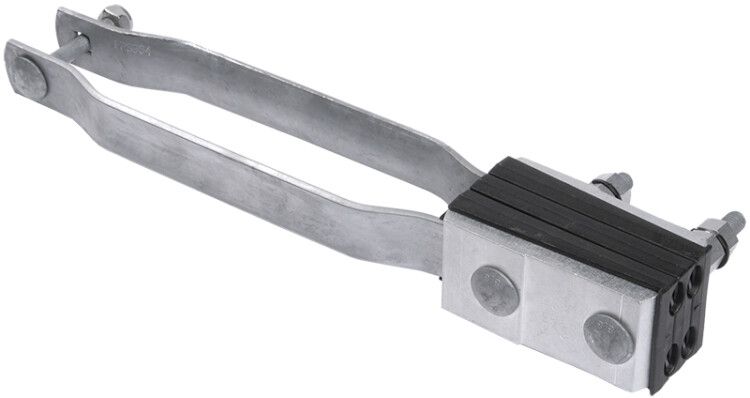

Зажим анкерный универсальный УЗАС 2х50-4х120 (SO234S) | UZA-14-D50-D120 IEK

Зажим анкерный универсальный УЗАС 2х50-4х120 (SO234S) от IEK предназначен для надёжного крепления самонесущих изолированных проводов (СИП) с количеством жил от двух до четырёх на опорах и кронштейнах. Этот зажим выдерживает высокую механическую нагрузку и работает в экстремальных климатических условиях - от -60 C до +80 C. Артикул SO234S соответствует модели EV019449 и рассчитан на применение в распределительных сетях до 1000 В.

Назначение и область применения

Зажим анкерный универсальный УЗАС 2х50-4х120 (SO234S) используется для фиксации самонесущих изолированных проводов (СИП) на опорах ЛЭП, кронштейнах и крюках. Подходит для линий напряжением до 1000 В. Применяется в городских и сельских электросетях, на участках с повышенной ветровой нагрузкой, где требуется прочное анкерное крепление. Также допускает прокладку дополнительных проводов освещения вдоль корпуса зажима.

Технические характеристики

• Максимальная растягивающая нагрузка: 37 000 Н
• Диаметр натяжного троса: 10,8–16,5 мм
• Диапазон сечений кабеля: 50–120 мм2
• Количество жил: до 4
• Рабочее напряжение: до 1000 В
• Диапазон рабочих температур: от -60 C до +80 C
• Срок службы: 40 лет
• Материал: сталь с горячим цинкованием, полимеры, устойчивые к УФ-излучению
• Тип изделия: анкерный зажим

Совместимость и монтаж

Зажим УЗАС 2х50-4х120 (SO234S) совместим со всеми типами СИП, имеющими сечение от 50 до 120 мм2. Для монтажа необходимо:

• Установить зажим на кронштейн или крюк с помощью болтового соединения;
• Вставить провод(ы) в захватную часть - пружины обеспечивают автоматическое прижатие;
• Не требуются специальные инструменты - достаточно гаечного ключа для затяжки;
• Проверьте соответствие диаметра троса (10,8–16,5 мм) сечению кабеля - перегрузка недопустима.

Безопасность и стандарты

Зажим УЗАС 2х50-4х120 (SO234S) соответствует требованиям к электроустановкам до 1000 В. Материалы сертифицированы на устойчивость к внешним воздействиям. Горячее цинкование предотвращает коррозию, а полимерные компоненты не трескаются при низких температурах. Соответствует нормам ГОСТ Р 50571 и отраслевым стандартам на СИП-системы.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 37 кН, что исключает разрыв при обледенении или порывистом ветре;
• Автоматическая фиксация проводов благодаря пружинным прижимам - снижает время монтажа;
• Долговечность - срок службы 40 лет при сохранении герметичности и целостности изоляции;
• Устойчивость к УФ-излучению и перепадам температур - не теряет форму и цвет даже в суровом климате;
• Поддержка одновременной фиксации до четырёх жил - позволяет использовать один зажим вместо нескольких.

Ограничения применения

• Не применяется для кабелей с сечением менее 50 мм2 или более 120 мм2 - возможен проскальзывание или повреждение;
• Не предназначен для крепления голых проводов - только для СИП с изоляцией;
• Не рекомендован для вертикальных подвесов без дополнительной страховки - при длительной нагрузке возможна деформация;
• Не следует использовать в средах с агрессивными химическими веществами - хотя материал устойчив к погоде, он не защищён от кислот и щелочей.

Примеры использования

• Крепление СИП-4 70 мм2 на угловой опоре в деревне;
• Анкерное крепление ввода в дом от столба с четырьмя жилами (фаза+нуль+земля+доп. линия);
• Фиксация проводов на кронштейне в зоне с частыми снегопадами и обледенением;
• Обустройство временных линий на стройплощадке с использованием одного зажима для всех жил.

Практические советы

• Перед монтажом проверьте, чтобы все жилы входили в зажим свободно - не допускайте перегибов изоляции;
• Затягивайте болты равномерно, не переусердствуйте - избыточный момент может повредить пластиковые элементы;
• При замене старого зажима - используйте новый SO234S, так как восстановленные аналоги не гарантируют 40-летний срок;
• Для районов с сильным ветром - комбинируйте этот зажим с дополнительными поддерживающими элементами;
• Артикул SO234S и модель EV019449 - это один и тот же продукт; при заказе указывайте любой из них.
