Зажим анкерный SO234M 4x50-120 мм2 PROxima | so-234m EKF

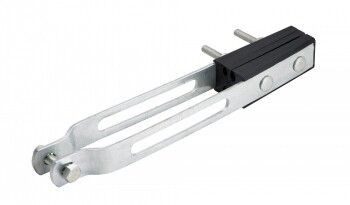

Зажим анкерный SO234M 4x50-120 мм2 от EKF - надёжное решение для фиксации четырёх силовых кабелей СИП-4 при анкерном креплении на опорах, крюках и кронштейнах. Модель EV019449 из серии PROxima предназначена для работы в суровых условиях, обеспечивает механическую прочность и долговечность даже при экстремальных температурах.

Назначение и область применения

Зажим анкерный SO234M 4x50-120 мм2 используется для закрепления магистральных и абонентских ответвлений кабелей СИП-4 на воздушных линиях электропередачи. Применяется при монтаже на столбах, кронштейнах и других несущих элементах. Подходит для участков с высокой механической нагрузкой, где требуется надёжная фиксация нескольких проводов одновременно.

Технические характеристики

• Тип: Анкерный зажим
• Количество кабелей: 4 шт.
• Сечение кабеля: 50–120 мм2
• Диаметр кабеля: 8,35–13,1 мм
• Диаметр натяжного троса: 8,35–13,1 мм
• Максимальная растягивающая нагрузка: 29 400 Н
• Материал корпуса: Полиамид (стеклофибробетон)
• Элементы крепления: Сталь с горячим цинкованием
• Резьба: Метрическая
• Температурный диапазон: от –60 C до +50 C
• Цвет: Естественный (серый, без окраски)
• Модель исполнения: EV019449

Совместимость и монтаж

Зажим анкерный SO234M совместим со всеми типами кабелей СИП-4, соответствующими заявленному сечению и диаметру. Для установки необходимо:

• Уложить все четыре жилы кабеля в каналы зажима равномерно;
• Закрутить болты до момента плотной фиксации - не перетягивать!
• Подключить к кронштейну или крюку через метрическую резьбу M12/M14 (не указана в спецификации - проверьте комплектацию перед монтажом);
• Не допускать перегибов и скручивания кабелей внутри зажима.

При использовании с тросом - убедитесь, что его диаметр попадает в диапазон 8,35–13,1 мм. Зажим не рассчитан на многожильные гибкие провода или медные кабели без изоляции СИП.

Безопасность и стандарты

Зажим анкерный SO234M изготовлен в соответствии с требованиями к электроустановкам для воздушных ЛЭП. Материалы обеспечивают устойчивость к УФ-излучению, коррозии и атмосферным осадкам. Горячее цинкование металлических деталей повышает срок службы в агрессивных средах. Соответствует нормам ГОСТ Р 50571 и IEC 60831 для изоляционных изделий в распределительных сетях.

Преимущества

• Четыре канала позволяют крепить сразу весь набор жил СИП-4 - снижает количество точек крепления и риск повреждения изоляции;
• Полиамидный корпус устойчив к химическим веществам, влаге и перепадам температур;
• Стальные элементы с горячим цинкованием защищены от ржавчины - особенно важно в прибрежных и промзонах;
• Высокая прочность на разрыв (29 400 Н) позволяет использовать зажим в районах с сильными ветровыми нагрузками;
• Устойчивость к УФ-излучению исключает хрупкость материала при длительной эксплуатации на открытом воздухе.

Ограничения применения

• Не применяется для кабелей с сечением менее 50 мм2 или более 120 мм2 - возможен проскальзывание или деформация;
• Не предназначен для внутренней установки в помещениях с повышенной влажностью - хотя материал влагостойкий, он не герметичен;
• Не рекомендован для крепления кабелей с внешними бронированными слоями - форма и жесткость не подходят;
• Не используйте с алюминиевыми тросами меньшего диаметра - риск недостаточного контакта и перегрева.

Примеры использования

• Анкерное крепление СИП-4 на угловых опорах ВЛ 0,4 кВ;
• Фиксация ввода в дом от воздушной линии;
• Крепление ответвлений к кронштейнам на железобетонных столбах;
• Участки трассы с высокой ветровой нагрузкой - например, открытые поля или побережья.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля указанному в характеристиках - даже небольшое отклонение влияет на надёжность фиксации;
• При затяжке болтов используйте динамометрический ключ - перетягивание может повредить полиамид;
• Если кабель имеет толстую изоляцию, убедитесь, что она не выступает за пределы зажима - это создаёт риск пробоя;
• При замене старого зажима - всегда проверяйте состояние стальной части; если есть следы коррозии - замените полностью;
• Зажим SO234M от EKF совместим с другими изделиями серии PROxima - можно собирать унифицированные системы крепления.
