Зажим анкерный RPA 425/70 (4х25-4х70 мм2, 25 кН) | 10602351 NILED НИЛЕД

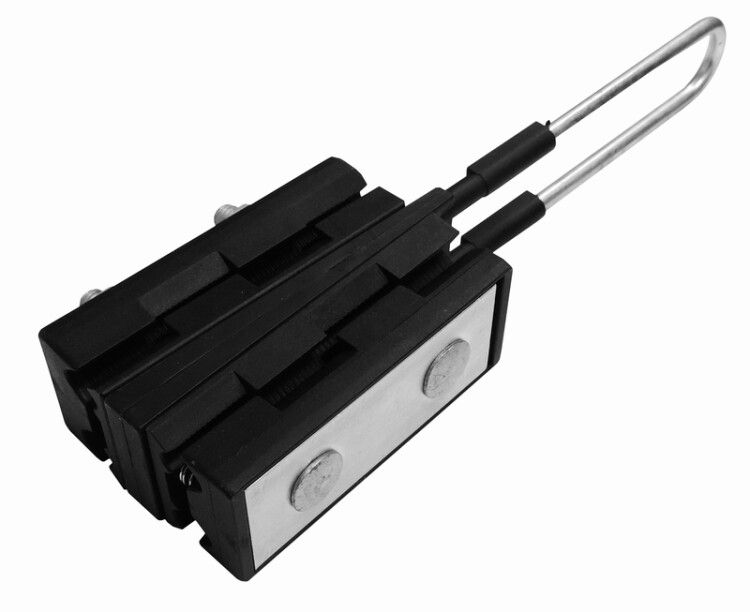

Зажим анкерный НИЛЕД RPA 425/70 (10602351) - надёжное решение для фиксации четырёхжильных самонесущих изолированных проводов СИП-4 на воздушных линиях электропередачи. Он сочетает механическую прочность и электроизоляцию, обеспечивая безопасную работу в экстремальных условиях.

Назначение и область применения

Зажим анкерный НИЛЕД RPA 425/70 используется исключительно для крепления и натяжения 4-жильных самонесущих изолированных проводов типа СИП-4 сечением от 25 до 70 мм2. Применяется на опорах ЛЭП напряжением до 1 кВ. Устройство одновременно выполняет функцию крепёжного элемента и изолятора, предотвращая контакт токоведущих жил с металлическими частями опоры. Запрещено использовать зажим для неизолированных проводов - это создаёт риск поражения током и повреждения оборудования.

Технические характеристики

• Предельная нагрузка: 25 кН - выдерживает максимальное натяжение провода при сильном ветре, гололёде или перегрузках
• Рабочий диапазон температур: от –60 C до +50 C - сохраняет целостность в суровых климатических условиях, включая Сибирь и Дальний Восток
• Максимальное сечение проводника: 4×70 мм2 - совместим с СИП-4 4×25, 4×35, 4×50, 4×70
• Количество жил: 4 - предназначены для четырёхпроводной системы (три фазы + ноль)
• Материал корпуса: сплав алюминиевый / стеклоармированный полиамид - легкий, коррозионностойкий, не проводит ток
• Устойчивость к УФ-излучению: да - не теряет прочность и цвет при длительном воздействии солнца
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и технологии производства

Совместимость и монтаж

Зажим анкерный НИЛЕД RPA 425/70 рассчитан исключительно на установку на стационарные опоры ЛЭП. Монтаж осуществляется путём заправки всех четырёх жил СИП-4 внутрь зажима и затяжки болтового соединения. Для правильного монтажа необходимо:

• Не допускать перекручивания жил внутри зажима
• Проверить соответствие сечения провода - не более 70 мм2 и не менее 25 мм2
• Использовать только рекомендованную силу затяжки - переусиливать нельзя, чтобы не повредить изоляцию
• Обеспечить свободный ход провода в зажиме после закрепления - он не должен быть зажат слишком туго

Безопасность и стандарты

Зажим соответствует требованиям безопасности для работы в сетях до 1 кВ. Его конструкция исключает возможность пробоя через материал корпуса благодаря высокой диэлектрической прочности стеклоармированного полиамида. Отсутствие открытых токоведущих частей снижает риск возникновения дугового замыкания. Гарантия 5 лет подтверждает соответствие нормам надёжности для энергетической инфраструктуры.

Преимущества

• Один компонент решает две задачи: крепление и изоляция - экономит время и материалы при монтаже
• Высокая прочность на разрыв (25 кН) - позволяет применять на длинных пролётах и в районах с сильными ветрами
• Устойчивость к холоду и УФ - не трескается зимой и не выгорает летом
• Лёгкий вес - удобен для подъёма и установки на высоте
• Не требует периодического обслуживания - полностью герметичная конструкция

Ограничения применения

• Запрещён к использованию с неизолированными проводами - даже если они имеют аналогичное сечение
• Не предназначен для крепления проводов сечением меньше 25 мм2 - возможна проскальзывание
• Не следует применять в качестве промежуточного зажима - только для анкерных точек (концевые и угловые опоры)
• Не подходит для систем выше 1 кВ - не имеет испытательных сертификатов для среднего и высокого напряжения

Примеры использования

• Крепление СИП-4 4×50 на угловой опоре ЛЭП в деревне
• Фиксация входа СИП-4 4×70 на столбе перед вводом в дом
• Закрепление нулевой жилы на конце пролёта между двумя опорами
• Установка на ответвлении от основной ЛЭП к дачному участку

Практические советы

• Перед монтажом проверьте, что все жилы СИП-4 проходят в зажиме без перегибов - особенно важно для нулевой жилы
• При работе в минусовые температуры нагрейте зажим до комнатной температуры - материал становится хрупким ниже –40 C
• Не используйте инструменты с острыми кромками при зачистке провода - можно повредить изоляцию, которая затем попадёт в зажим
• После монтажа проведите визуальный осмотр: провод должен плотно прилегать, но не деформировать изоляционный слой
• Для массового монтажа лучше заказывать партии с одинаковым номером партии - так гарантируется единый уровень качества материалов
