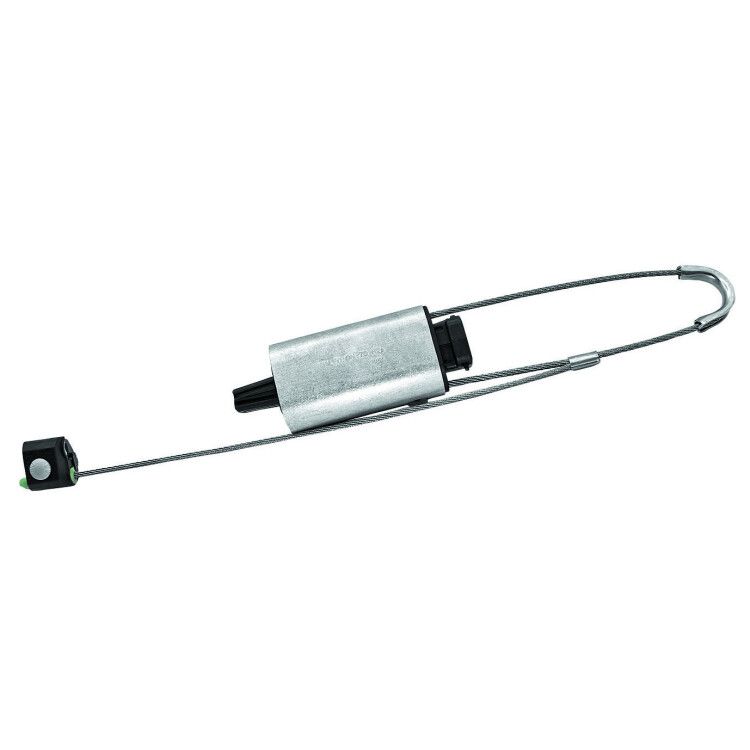

Зажим анкерный DN 70 Rpi (50-70кв.мм) НИЛЕД 13402122

Зажим анкерный диаметр 70 мм, сечение 50–70 кв. мм, тип Rpi от бренда НИЛЕД предназначен для надёжного крепления и натяжения самонесущего изолированного провода (СИП) на анкерных опорах линий электропередачи напряжением 6–35 кВ. Артикул 13402122 соответствует требованиям к прочностным и климатическим условиям эксплуатации в суровых регионах.

Назначение и область применения

Зажим анкерный диаметр 70 мм, сечение 50–70 кв. мм, тип Rpi используется для закрепления и натяжения одножильных СИП-проводов на анкерных, угловых и концевых опорах воздушных линий электропередачи. Применяется в сетях 6–35 кВ, где требуется механическая фиксация проводника без перегрузки изоляции. Подходит для установки в условиях высокой ветровой нагрузки и сезонных колебаний температур.

Технические характеристики

• Номинальный диаметр: 70 мм - подходит для проводов с внешним диаметром до этого значения;
• Максимальное сечение проводника: 70 кв. мм - совместим с СИП-проводами сечением от 50 до 70 кв. мм;
• Предельная нагрузка: 20 кН - выдерживает максимальное натяжение без деформации;
• Напряжение: 6–35 кВ - рассчитан на работу в распределительных сетях среднего класса напряжения;
• Тип зажима: натяжной - обеспечивает постоянное усилие на проводе;
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - сочетает легкость, коррозионную стойкость и высокую механическую прочность;
• Способ монтажа: стационарный - устанавливается один раз и не требует регулярного обслуживания;
• Количество жил: одна - предназначена для работы с одножильными СИП-проводниками;
• Диапазон рабочих температур: от –60 до +50 C - работает в Arctic-условиях и тропическом климате;
• Устойчивость к УФ-излучению: да - материал не хрупнеет и не теряет цвет под прямыми солнечными лучами;
• Гарантийный срок: 60 месяцев - подтверждённая долговечность при соблюдении условий эксплуатации.

Совместимость и монтаж

Зажим анкерный диаметр 70 мм, сечение 50–70 кв. мм, тип Rpi совместим со всеми популярными моделями СИП-проводов (например, СИП-1, СИП-2, СИП-4) сечением 50–70 кв. мм. Монтаж выполняется на анкерной опоре через металлический трос или штыревой кронштейн. Для фиксации используется болтовое соединение - необходимо использовать подходящие по размеру гайки и шайбы. Клиновой механизм внутри зажима автоматически затягивается при натяжении провода, что исключает проскальзывание. Перед установкой проверьте соответствие диаметра провода внутреннему каналу зажима - не допускается использование с проводами меньшим сечением, чем 50 кв. мм.

Безопасность и стандарты

Зажим анкерный диаметр 70 мм, сечение 50–70 кв. мм, тип Rpi соответствует требованиям ГОСТ Р 58914-2020 к электрооборудованию для воздушных линий. Конструкция исключает возможность случайного выпадения провода даже при аварийном перегрузе. Отсутствие открытых медных частей снижает риск возникновения короткого замыкания. Все материалы сертифицированы на безопасность при работе вблизи токоведущих элементов.

Преимущества

• Высокая прочность за счёт комбинированного материала корпуса - алюминиевый сплав против веса, полиамид - против износа;
• Автоматическая фиксация провода благодаря клиновому механизму - не нужна дополнительная подтяжка после монтажа;
• Широкий температурный диапазон позволяет применять в Сибири, на Дальнем Востоке и на юге России;
• Защита от УФ-излучения продлевает срок службы вне зависимости от освещённости участка ЛЭП;
• Лёгкий вес снижает нагрузку на опору и ускоряет процесс установки.

Ограничения применения

• Не многожильные провода - только для одножильных СИП;
• Не рекомендован для использования в качестве поддерживающего зажима - только для натяжения;
• Не следует применять при наличии значительных горизонтальных смещений опор - возможны дополнительные моменты силы, которые выходят за пределы расчетной нагрузки;
• Не подходит для систем ниже 6 кВ - недостаточно изоляционного зазора для таких напряжений.

Примеры использования

• Крепление СИП-4 70 кв. мм на конце линии перед входом в дом;
• Фиксация провода на повороте ЛЭП 10 кВ между двумя деревянными опорами;
• Установка на анкерной железобетонной опоре в районе с зимней минусовой температурой до –55 C;
• Подключение ответвлений от главной линии на промежуточной анкерной стойке.

Практические советы

• Перед монтажом обязательно сверьте диаметр провода с заявленным - даже небольшая разница может вызвать проскальзывание или повреждение изоляции;
• При использовании на длинных пролётах с большой ветровой нагрузкой используйте два зажима параллельно для равномерного распределения усилия;
• Не затягивайте болты слишком сильно - достаточно плотного контакта; переусилие может деформировать пластиковую часть;
• Проверяйте состояние зажима ежегодно - особенно после сильных ветров или гололёда - наличие трещин или потёртостей требуют замены;
• Храните запасные экземпляры в сухом месте - хотя материал устойчив к влаге, длительное воздействие воды может способствовать образованию конденсата внутри.
