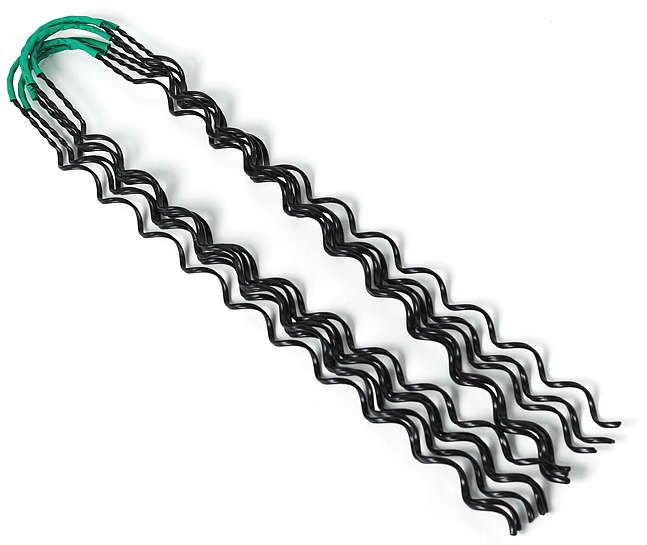

Вязка спиральная CB 70, 70-95 кв.мм НИЛЕД 13400482

Вязка спиральная CB 70 (70–95 кв.мм) от бренда ВК - это надёжное крепление для защищённых проводов СИП-3 на воздушных линиях электропередачи напряжением 6–20 кВ. Артикулы 23400232 и 13400482 обеспечивают прочную фиксацию провода к изоляторам даже при экстремальных температурах.

Назначение и область применения

Вязка спиральная CB 70 применяется исключительно для крепления защищённых самонесущих проводов марки СИП-3 (SAX) к штыревым и опорным изоляторам на ЛЭП 6–20 кВ. Она заменяет традиционные металлические хомутики, обеспечивая быстрый и безопасный монтаж без повреждения изоляции провода.

Технические характеристики

• Сечение проводника: 70–95 кв.мм - соответствует стандартному диапазону для СИП-3;
• Материал: стальной сердечник с полимерным покрытием - сочетает прочность и антикоррозийную защиту;
• Диапазон рабочих температур: от -45 C до +50 C - работает в условиях суровых зим и жаркого лета;
• Стойкость к УФ-излучению: да - не выгорает и не теряет прочность под прямыми солнечными лучами;
• Гарантийный срок: 60 месяцев - длительная служба без потери функциональности.

Совместимость и монтаж

Вязка CB 70 совместима со следующими типами изоляторов:

• ШФ-20Г
• ШФ-20УО
• ШФ-20МО
• ШФ-20Г1
• ОЛФ-10А2
• ОЛФ-10Б2

Монтаж выполняется вручную: вставьте провод СИП-3 внутрь спирали, плотно закрутите её вокруг основания изолятора. Полимерное покрытие предохраняет поверхность изолятора от царапин. Инструмент не требуется.

Безопасность и стандарты

Вязка CB 70 изготовлена в соответствии с требованиями к изделиям для ЛЭП 6–20 кВ. Материалы не поддерживают горение и не выделяют токсичных веществ при нагреве. Применение соответствует нормам ГОСТ Р 55598-2013 для комплектующих ВЛ.

Преимущества

• Не требует специального оборудования - монтаж одним движением рук;
• Защита изоляции провода благодаря мягкому полимерному слою;
• Высокая долговечность - сталь внутри не растягивается, полимер не трескается;
• Устойчивость к внешним воздействиям: перепады температур, влага, УФ-излучение;
• Замена нескольких элементов одной вязкой - снижение трудозатрат при установке.

Ограничения применения

• Не для других типов проводов - только СИП-3 (не подходит для СИП-1, СИП-2, СИП-4);
• Не предназначен для нагрузочных точек - не воспринимает механическую нагрузку от веса самого провода, лишь фиксирует его положение;
• Не использовать на опорах выше 20 кВ - рассчитана исключительно на среднее напряжение;
• Не рекомендовано применение в зонах с высокой коррозионной активностью воздуха (например, поблизости от морского берега без дополнительного покрытия).

Примеры использования

• Крепление СИП-3 к изоляторам на деревянных и железобетонных опорах городских ЛЭП;
• Обустройство новых участков распределительных сетей в частном секторе;
• Замена старых хомутиков при модернизации ВЛ без демонтажа изоляторов;
• Фиксация проводов на ответвлениях и переходах между столбами.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 70–95 кв.мм. Для меньших или больших значений используйте другие модели вязок;
• Не затягивайте слишком сильно - достаточно плотного контакта без деформации изоляции провода;
• Проверяйте целостность полимерного покрытия перед установкой - повреждения снижают защитные свойства;
• Хранить в сухом месте, избегать прямого попадания воды во время перевозки - хотя продукт водоустойчив, длительное намокание может вызвать осаждение солей на стали;
• На объектах с большим количеством вязок удобно использовать одинаковые артикулы - 23400232 и 13400482 взаимозаменяемы, различаются только партиями производства.
