Зажим ответвительный герметичный прокалывающий RP 150 для ответвления СИП-3 от ВЛЗ | 13402222 NILED НИЛЕД

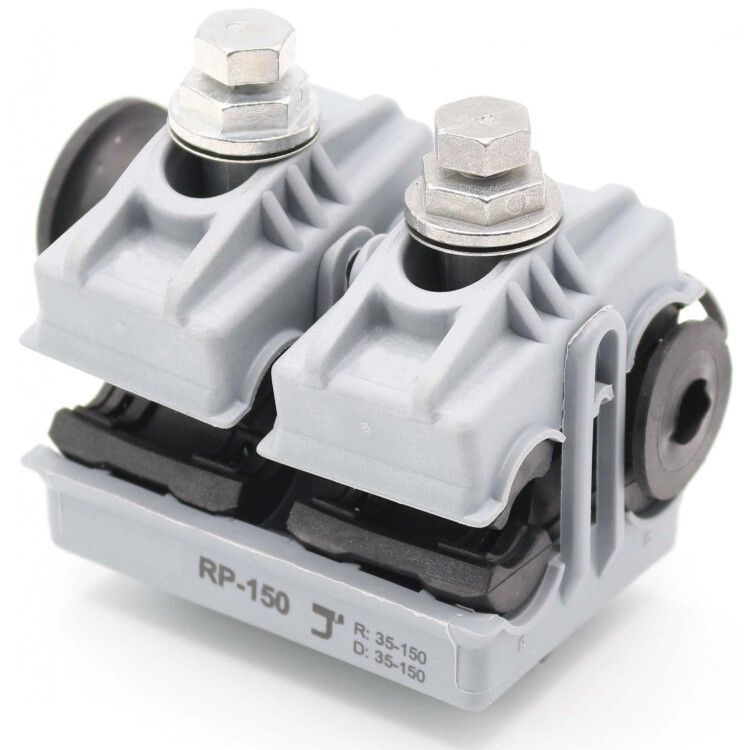

Зажим ответвительный герметичный прокалывающий RP 150 (35-150/35-150 кв.мм) для ответвления СИП-3 от ВЛЗ от бренда НИЛЕД предназначен для безопасного и надёжного подключения ответвительного кабеля к силовой линии СИП без нарушения её целостности. Артикул 13402222 используется там, где требуется быстрый и герметичный доступ к токоведущей жиле - например, при вводе электроэнергии в дома или прокладке новых участков ЛЭП.

Назначение и область применения

Зажим ответвительный герметичный прокалывающий RP 150 применяется для создания одножильного ответвления от магистрального воздушного кабеля СИП-3. Он позволяет подключить новый потребитель - будь то дом, гараж или опора освещения - без демонтажа или перерезания основной линии. Устройство рассчитано на работу в условиях открытых линий электропередачи, особенно в регионах с суровым климатом.

Технические характеристики

• Диапазон сечений: 35–150 мм2 - подходит для кабелей СИП-3 с такими параметрами;
• Тип подключения: винтовое/болтовое - обеспечивает прочное механическое и электрическое соединение;
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - сочетает легкость, прочность и устойчивость к коррозии;
• Рабочая температура: от –60 C до +50 C - выдерживает экстремальные зимние и летние условия;
• Стойкость к УФ-излучению: да - материал не хрупнеет и не теряет свойств под прямыми солнечными лучами;
• Гарантийный срок: 60 месяцев - подтверждает долговечность конструкции;
• Количество жил: одна - предназначен для подключения одного ответвительного провода;
• Способ монтажа: стационарный - закрепляется на несущем элементе ВЛЗ и остаётся неподвижным во время работы.

Совместимость и монтаж

Зажим RP 150 совместим исключительно с кабелями типа СИП-3. Для установки необходимо:

1. Выбрать место на магистральном СИП-3, соответствующее допустимому сечению (35–150 мм2);
2. Закрепить зажим на несущем тросе или опоре;
3. Вставить ответвительный провод в специальный канал;
4. Затянуть срывной болт до момента его автоматического отлома - это гарантирует правильный крутящий момент и плотный прокол изоляции;
5. Не требует зачистки жил - изоляция пробивается внутренними острыми пластинами, сохраняя герметичность.

Перед монтажом проверьте, что сечение ответвительного кабеля попадает в указанный диапазон. Превышение может повредить контакты, недостаток - вызвать плохой контакт.

Безопасность и стандарты

Зажим RP 150 проектировался с учётом требований к безопасности при работе с высоковольтными ЛЭП. Герметичная конструкция предотвращает попадание влаги, пыли и грязи в точку соединения, снижая риск короткого замыкания. Отсутствие внешнего покрытия не влияет на надёжность - материалы сами по себе устойчивы к воздействию среды. Соответствует требованиям к оборудованию для распределительных сетей 0,4–10 кВ.

Преимущества

• Не требует снятия изоляции с магистрального кабеля - минимизация рисков при монтаже;
• Автоматический контроль усилия через срывной болт - исключает пере- или недо-затяжку;
• Высокая степень защиты от окружающей среды - работает даже в сыром воздухе и при перепадах температур;
• Один тип устройства для широкого диапазона сечений - упрощает запасы и логистику;
• Нет необходимости в использовании дополнительных инструментов кроме обычного ключа.

Ограничения применения

• Подходит только для кабелей СИП-3 - несовместим с другими типами СИП (например, СИП-1, СИП-2, СИП-4) или голыми проводами;
• Не предназначен для многожильных ответвлений - каждый зажим обслуживает одну жилу;
• Не рекомендован для частого демонтажа - после первого монтажа срывной болт уже не восстанавливаем;
• Не следует использовать на сильно нагруженных участках с постоянными колебаниями нагрузки - возможна усталость материала.

Примеры использования

• Подключение частного дома к существующей линии СИП-3 без остановки энергоснабжения соседних объектов;
• Обустройство освещения вдоль дороги от центральной ВЛЗ;
• Присоединение временных мощностей на строительной площадке;
• Добавление нового контура питания для насосной станции или теплицы.

Практические советы

• Проверяйте сечение кабеля перед покупкой - используйте штангенциркуль, чтобы точно измерить диаметр жилы;
• При монтаже на вертикальной опоре фиксируйте зажим так, чтобы капли воды не собирались в месте входа провода;
• Не используйте смазки или антикоррозийные составы внутри канала - они нарушают контакт;
• После монтажа визуально убедитесь, что срывной болт полностью отломился - это сигнал успешного завершения процесса;
• Для систем с повышенной влажностью или поблизости от морского берега дополнительно контролируйте состояние зажима каждые 12–18 месяцев.
